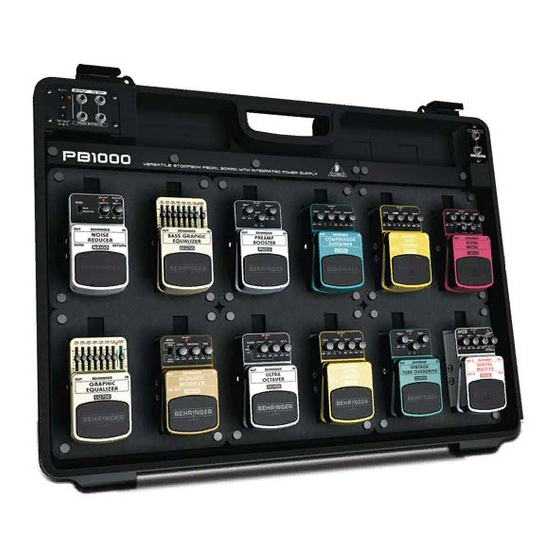

Vielen Dank für das Vertrauen, das Du uns mit dem Kauf des BEHRINGER PEDAL BOARD PB1000 entgegengebracht hast. Mit diesem hochqualitativen, leichten Floor Board können bis zu 12 Effektpedale
transportiert werden. Das integrierte 1,7 A-Netzteil inklusive aller Kabel bietet alles nötige, um Deine Stompbox-Sammlung zu betreiben.
SPECIFICATIONS
Connectors
6,3-mm Monoklinke, unsymmetrisch
Power supply
9 V
, 1,7 A Schaltadapter (mitgeliefert)
USA/Kanada 120 V~, 60 Hz
GPE182-090170-1 (HSB-UL)
Europa/Australien 230 V~, 50 Hz
GPE182-090170-2 (HSB-EU)
U.K.
GPE182-090170-3 (HSB-UK)
Korea 220 V~, 60 Hz
GPE182-090170-4 (HSB-SAA)
China 220 V~, 50 Hz
GPE182-090170-5 (HSB-CCC)
Japan 100 V~, 50/60 Hz
GPE182-090170-6 (HSB-JP)
Power connector
2-mm DC-Anschluss, Center negativ
(Daisy Chain-Kabel mitgeliefert)
Power consumption
2 mA
Dimensions
(H x W x D)
504,3 mm x 663,6 mm x 115 mm
Weight
ca. 5,33 kg
(mit SPSU & Daisy Chain-Kabel)
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche
Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und
Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen
abweichen.
PEDAL BOARD PB1000
Die 6,3-mm IN-Monoklinkenbuchse dient zum Anschluss des Instruments. Verwende hierfür bitte nur hochqualitative
Instrumentenkabel.
Die 6,3-mm TO EFFECTS-Monoklinkenbuchse leitet das Signal an Deine Effektpedale weiter (TU300 in der Abbildung).
Verwende die 6,3-mm FROM EFFECTS-Monoklinkenbuchsen, um das Stereo-Effektsignal Deiner Pedale anzuschließen (DR100
in der Abbildung).
Diese 6,3-mm OUTPUT TO AMP-Monoklinkenbuchsen leiten das Signal an Deinen/Deine Verstärker weiter.
Der 9 V
-Anschluss dient zum Anschluss des mitgelieferten 9 V Adapters.
Verwende den DC OUT-Anschluss, um das mitgelieferte Daisy Chain-Kabel anzuschließen und alle Effektpedale zu verkabeln.
Unsere derzeitigen Garantiebedingungen erfährst Du unter http://www.behringer.com.
Betreibe das Gerät nicht in der Nähe von Wasser oder Wärmequellen. Verwende bitte nur autorisiertes Zubehör. Führe bitte keinerlei
Reparaturen am Gerät eigenständig durch. Reparaturen sind nur von qualifiziertem Fachpersonal vorzunehmen, insbesondere bei
Beschädigungen des Netzkabels oder Netzsteckers.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei Drucklegung.
Für die Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt BEHRINGER keinerlei
Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. BEHRINGER Produkte sind nur über
autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von BEHRINGER und haben keinerlei
Befugnis, BEHRINGER in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Jede
Vervielfältigung, bzw. jeder Nachdruck dieser Anleitung, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in
verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma BEHRINGER International GmbH gestattet.ALLE RECHTE
VORBEHALTEN. © 2007 BEHRINGER International GmbH.BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Muenchheide II, Deutschland. Tel. +49 2154 9206 0, Fax +49 2154 9206 4903
ANSCHLÜSSE
GARANTIE
SICHERHEITSHINWEISE
