WING RACK Quick Start Guide
WING RACK Übersicht
BUSES/MAINS
Drücken Sie die Taste, um zwischen den folgenden Ebenen umzuschalten:
o Busse 1-16. o Hauptbusse 1-4 und Matrizen 1-8. Beide Ebenen sind in Gruppen von vier Kanälen organisiert. Jeder Bus/Matrix hat seine jeweiligen Pegel-,
Stummschaltungs- und Solo-Steuerungen. Navigieren Sie durch die Busse/Matrizen mit den
gelangen Sie sofort zur ersten bzw. letzten Seite. Die aktuelle Seitenzahl wird durch das LED-Display über den
DCA/MUTE
Drücken Sie die Taste, um zwischen den folgenden Ebenen umzuschalten:
• • DCA-Gruppen 1-16
• • Mute-Gruppen
Die DCA-Gruppen werden in Vierergruppen auf den Scribble-Strips mit einem eigenen Fader (dem jeweiligen Knopf zugewiesen), Mute- und Solo-Knöpfen angezeigt.
Navigieren Sie mit den Tasten und durch die DCA-Gruppen. Wenn Sie diese Tasten gedrückt halten, gelangen Sie sofort zur ersten bzw. letzten Seite. Die
aktuelle Seitennummer wird auf dem LED-Bildschirm über den Tasten
Wenn die Mute-Gruppen-Ebene aktiv ist, werden die Gruppen 1 bis 8 den 8 Tasten zugewiesen, die sonst für die Mute- und Solo-Steuerung verwendet werden.
CUST/TRANS
Drücken Sie die Taste, um zwischen den folgenden Ebenen zu wechseln:
• • Custom Controls (benutzerdefinierte Steuerelemente)
• • Transportsteuerung des USB-Players (wenn ein USB-Stick eingesteckt ist)
• • WING-LIVE-Transportsteuerung (bei eingelegter SD-Karte)
Wenn der CUSTOM CONTROLS Knopf aktiv ist, wird durch Drücken des VIEW Knopfs die Seite zum Bearbeiten der CUSTOM CONTROLS geöffnet. Sie können den
4 Knöpfen und 8 Tasten im Control-Bereich eine Vielzahl von Parametern zuweisen.
USB-Anschluss
Über einen USB-Typ-A-Anschluss kann einen USB-Stick zum Speichern oder Laden von Daten direkt an die Konsole angeschlossen werden. Dadurch können Sie Ihre
Showdateien speichern oder Ihr gewohntes Setup auf eine gemietete WING-Konsole laden.
Dieser USB-Anschluss ermöglicht die Aufnahme und Wiedergabe von Zwei- oder Vierkanal-WAV-Audiodateien. Über den Anschluss kann auch ein mobiles Gerät wie
ein Telefon oder Tablet aufgeladen werden. Der angeschlossene USB-Stick kann immer dann getrennt werden, wenn die ACCESS-Leuchte erloschen ist.
Monitoring
Ein spezieller Knopf steuert die Kopfhörerausgangspegel des Busses MONITOR B (Kopfhörerausgang), der in der Source-Gruppe "Monitor" im ROUTING-Bildschirm zu
finden ist. Weitere Einstellungen für die Monitoring-Sektion finden Sie auf der Seite SETUP>MONITORS.
Um die Kopfhöreranschlüsse an der Konsole zu verwenden, müssen die Monitorsignale auf die entsprechenden Ausgänge 1/2, 3/4, 5/6 und 7/8 geroutet werden. Diese
Ausgänge sind auf der Ausgangsrouting-Seite mit einem Kopfhörersymbol gekennzeichnet.
Wenn Nahfeldmonitore verwendet werden, kann eine physische Lautstärkeregelung auf zwei Arten erreicht werden:
1. Routing des MONITOR B (Kopfhörer) Busses zu den physischen Ausgängen, an die die Lautsprecher angeschlossen sind.
2. Zuweisung des Parameters MONITORING>SPEAKERS zu einem Knopf im Bildschirm CUSTOM CONTROLS.
und Tasten[AV2]. Wenn Sie diese Tasten gedrückt halten,
und Tasten angezeigt.
und angezeigt.
Talkback
Die Talkback-Mikrofonpegel, Dim-Abschwächung und andere Monitoreinstellungen können auf der Seite SETUP>MONITORS angepasst werden. Durch Klicken auf die
Schaltfläche TALKBACK>SETUP können die Talkback-Signale an verschiedene Ziele gesendet werden.
Entweder Kanal 40 oder Aux 8 können als Verarbeitungskanal für das Talkback-Signal verwendet werden. Die Verarbeitung kann nach Bedarf angewendet werden.
Jeder Eingang kann dem ausgewählten Talkback-Kanal zugewiesen werden.

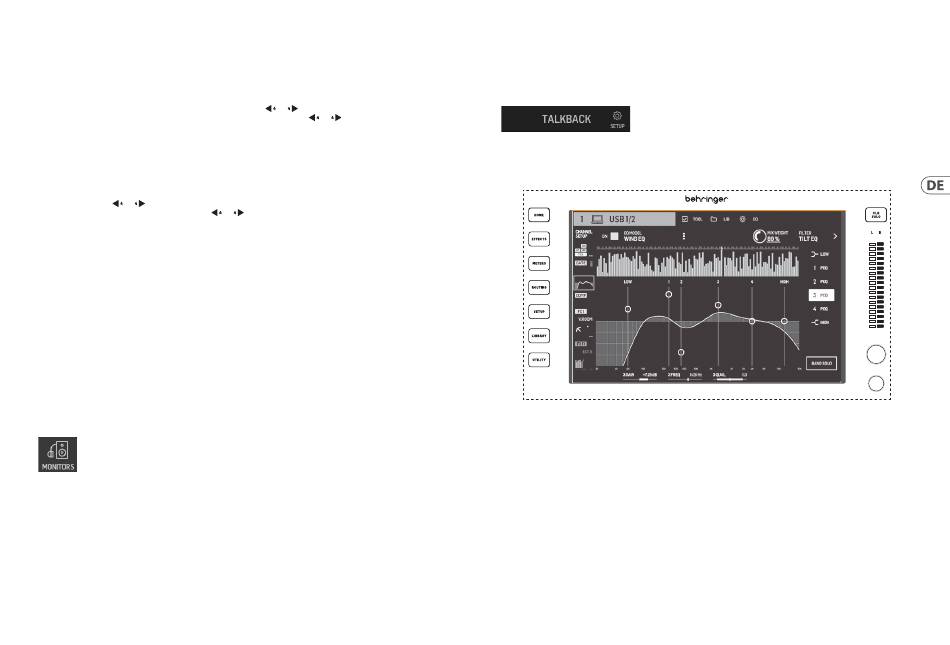

Main Display
Die sieben Tasten links vom Display und die VIEW-Tasten in jedem Hauptabschnitt des oberen Bedienfelds ermöglichen den Zugriff auf verschiedene Einstellungsbildschirme.
Eine Übersicht über jeden Bildschirm wird in Kapitel 5 präsentiert.
Der große Stereometer zeigt entweder die Hauptbus- oder Solobuspegel an. Die CLR SOLO-Taste gibt alle Kanäle und Busse frei, die im Solobus aktiv sind.
