WING RACK Aperçu

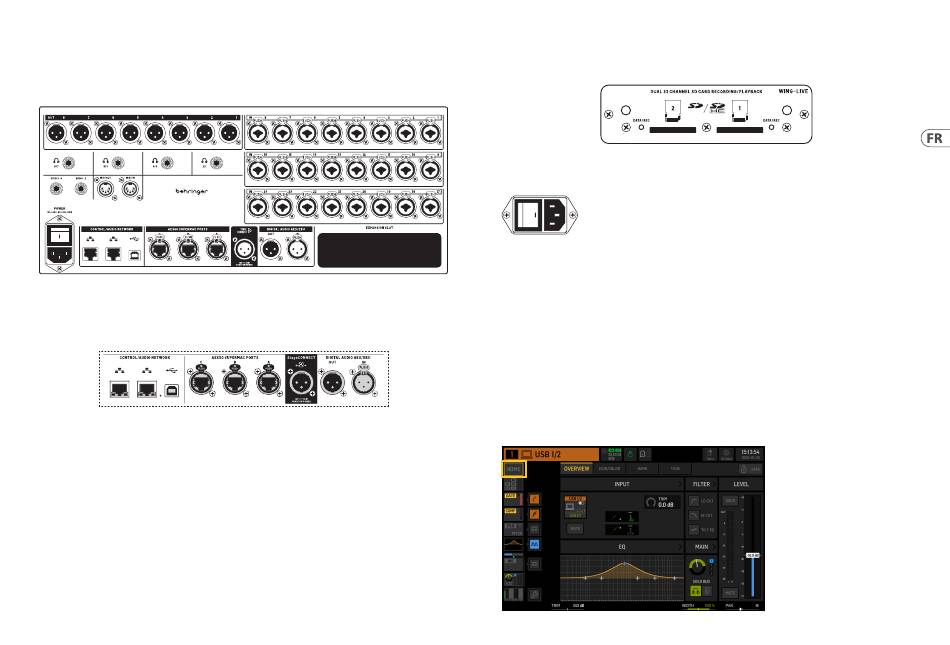

4. Panneau Arrière
Entrées/Sorties analogiques, MIDI et GPIO
Les connexions analogiques du panneau arrière comprennent 24 préamplis micro de la série Midas PRO avec des connecteurs combo jack et 8 sorties XLR.
Quatre casques stéréo peuvent être utilisés pour la moniteur. Pour assigner des bus à ces sorties, allez à ROUTING>OUTPUTS>LOCAL OUT.
Des prises MIDI IN et OUT à 5 broches permettent un contrôle MIDI externe, et une paire de prises TRS de ¼" pour jusqu'à quatre GPIOs permettent des commandes
d'entrée et de sortie de base.
ETHERNET/AES50/Control/StageConnect
Une paire de ports Ethernet permet de configurer un réseau via un routeur pour un contrôle filaire ou sans fil à l'aide de l'une des applications de contrôle sur un
ordinateur ou un appareil mobile.
La console peut également être connectée à un ordinateur via le connecteur USB de type B pour les utilisations suivantes:
• • Interface audio 48 entrées/48 sorties. Le pilote ASIO correspondant peut être téléchargé sur behringer.com.
• • Mises à jour du firmware.
• • Échange de données.
3 ports AES50 fournissent chacun jusqu'à 48 canaux d'entrée et de sortie vers et depuis des boîtes de scène numériques, assurant un nombre élevé de canaux et
permettant le patching vers et depuis plusieurs emplacements. Le WING est entièrement compatible avec toutes les consoles et boîtes de scène de la série X32.
Toutes les connexions AES50 entre WING et les boîtes de scène doivent avoir:
• • Câbles CAT-5e blindés.
• • Extrémités de câble terminées par Ethercon.
• • Longueur maximale de câble de 80 mètres.
StageConnect transmet jusqu'à 32 canaux d'entrée ou de sortie audio numérique à l'aide d'un câble XLR équilibré standard (câble DMX d'impédance 110 Ω
recommandé). L'interface prend en charge différentes configurations de bus d'entrée et de sortie et utilise de l'audio PCM numérique non compressé à 44,1/48 kHz
et une résolution de 24 bits. StageConnect a été développé pour des connexions flexibles sur scène ou vers un rack latéral, prenant en charge une large gamme
d'applications à une latence inférieure à la milliseconde.
Des connexions d'entrée et de sortie AES3 (AES/EBU) stéréo peuvent être réalisées via des câbles XLR.
Emplacement d'expansion
La console WING est livrée avec la carte WING-LIVE installée, qui permet d'enregistrer jusqu'à 64 canaux d'audio de 48 kHz / 32 bits sur une paire de cartes SD ou SDHC.
Des cartes avec d'autres protocoles tels que Dante, MADI et SoundGrid peuvent être installées dans ce slot.
Alimentation
Branchez le câble IEC inclus.
5. Écrans principaux
La plupart des éditions et contrôles avancés se font sur l'écran principal. Les écrans peuvent être navigués via les sept boutons à gauche de l'écran, ou via les boutons
VIEW dans chaque section du panneau supérieur.
Il y a six écrans accessibles via les boutons à côté de l'écran principal:
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
Notez que le bouton UTILITY n'a pas d'écran spécifique lié à lui.
Une barre d'état est affichée en haut de l'écran pour fournir une référence rapide pour le nom du canal, l'horloge, et les alertes. Cela permet également un accès
constant aux contrôles de la carte SD, au menu de configuration, aux fonctions de bibliothèque et à d'autres outils.
HOME
HOME
