WING RACK Quick Start Guide
WING RACK Übersicht

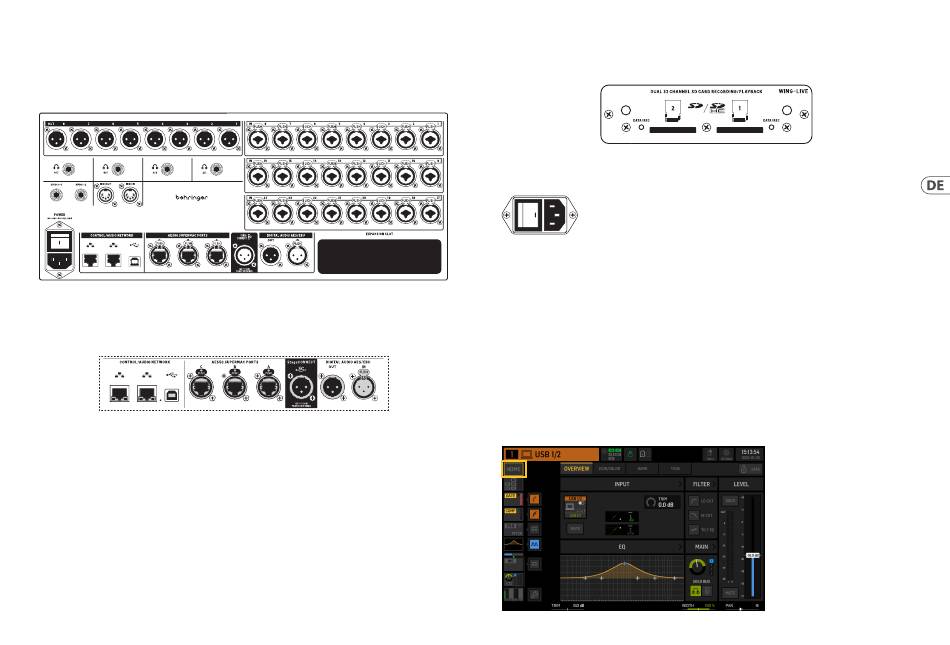

4. Rückseite
Analoge Ein-/Ausänge, MIDI und GPIO
Die analogen Anschlüsse auf der Rückseite umfassen 24 Midas PRO-Serie Mikrofonvorverstärker mit Combo-Jacks und 8 XLR-Ausgänge.
Vier Stereo-Kopfhörer können fürs Monitoring verwendet werden. Um Busse diesen Ausgängen zuzuweisen, gehen Sie zu ROUTING>OUTPUTS>LOCAL OUT.
5-polige MIDI IN und OUT-Buchsen ermöglichen eine externe MIDI-Steuerung, und ein Paar ¼" TRS-Buchsen für bis zu vier GPIOs ermöglichen grundlegende Eingabe-
und Ausgabebefehle.
ETHERNET/AES50/Control/StageConnect
Ein Paar Ethernet-Ports ermöglichen den Aufbau eines Netzwerks über einen Router für die kabelgebundene oder drahtlose Steuerung mit einer der Steuerungs-Apps
auf einem Computer oder mobilen Gerät.
Die Konsole kann auch über den USB-Typ-B-Anschluss mit einem Computer für die folgenden Anwendungen verbunden werden:
• •
48 Eingänge-/48 Ausgänge-Audio-Schnittstelle. Der entsprechende ASIO-Treiber kann von behringer.com heruntergeladen werden.
• •
Firmware-Updates
• •
Datenaustausch
3 AES50-Anschlüsse bieten jeweils bis zu 48 Eingabe- und Ausgabekanäle zu und von digitalen Stageboxen, was eine hohe Kanalanzahl gewährleistet und das Patchen
zu und von mehreren Standorten ermöglicht. Die WING ist kompatibel mit allen X32-Serien-Mischpulten und Stageboxen.
Alle AES50-Verbindungen zwischen WING und Stageboxen sollten müssen Folgendes haben:
• •
Geschirmte CAT-5e-Kabel
• •
Ethercon-terminierte Kabel
• •
Maximale Kabellänge von 80 Metern
StageConnect überträgt bis zu 32 digitale Audio-Eingabe- oder Ausgabe-Kanäle über ein standardmäßiges symmetrisches XLR-Kabel (110 Ω Impedanz DMX-Kabel
empfohlen). Die Schnittstelle unterstützt verschiedene Bus-Konfigurationen von Eingabe- und Ausgabe-Kanälen und verwendet digitales, unkomprimiertes PCM-Audio
mit 44,1/48 kHz und 24-Bit-Auflösung. StageConnect wurde für flexible Verbindungen auf der Bühne oder zu einem Seitenrack entwickelt und unterstützt eine Vielzahl von
Anwendungen bei Sub-Millisekunden-Latenz.
Stereo AES3 (AES/EBU) Eingabe- und Ausgabe-Verbindungen über XLR-Kabel sind möglich.
Erweiterungssteckplatz
Die WING-Konsole wird mit der WING-LIVE-Karte geliefert, die es ermöglicht, bis zu 64 Kanäle von 48 kHz / 32-Bit-Audio auf ein Paar SD- oder SDHC-Karten
aufzunehmen. Karten mit anderen Protokollen wie Dante, MADI und SoundGrid können in diesen Steckplatz eingebaut werden.
Strom
Schließen Sie das mitgelieferte IEC-Kabel an.
5. Hauptbildschirme
Der größte Teil der erweiterten Bearbeitung und Steuerung erfolgt auf dem Hauptdisplay. Die Bildschirme können über die sieben Tasten links vom Bildschirm oder
über die VIEW-Tasten in jedem Abschnitt des oberen Bedienfelds navigiert werden.
Es gibt sechs Bildschirme, die über die Tasten neben dem Hauptdisplay zugänglich sind:
• •
HOME
• •
EFFECTS
• •
METERS
• •
ROUTING
• •
SETUP
• •
LIBRARY
Beachten Sie, dass die UTILITY-Taste keinen spezifischen Bildschirm hat, der mit ihr in Verbindung steht.
Eine Statusleiste wird oben auf dem Bildschirm angezeigt, um eine schnelle Referenz für den Kanalnamen, die Uhr und Alarme zu bieten. Dies ermöglicht auch einen
ständigen Zugriff auf die SD-Kartensteuerungen, das Setup-Menü, die Bibliotheksfunktionen und andere Werkzeuge.
HOME
HOME
