102 WING RACK Quick Start Guide
Panoramica di WING RACK
BUSES/MAINS
Premere il pulsante per alternare tra i seguenti strati:
• • Bus 1-16.
• •
Bus principali 1-4 e matrici 1-8.
Entrambi gli strati sono organizzati in gruppi di quattro canali. Ogni bus/matrici ha i rispettivi controlli di livello, mute e solo.
Navigare tra i bus/matrici con i pulsanti e . Tenendo premuti questi pulsanti si va immediatamente alla prima e all'ultima pagina, rispettivamente. Il numero
della pagina corrente è indicato dallo schermo LED sopra i pulsanti e
DCA/MUTE
Premere il pulsante per alternare tra i seguenti strati:
• • Gruppi DCA 1-16.
• •
Gruppi di mute.
I gruppi DCA sono mostrati in gruppi di quattro sulle strisce scribble con un fader dedicato (assegnato al rispettivo pomello), mute e controlli solo.
Navigare tra i gruppi DCA con i pulsanti e . Tenendo premuti questi pulsanti si va immediatamente alla prima e all'ultima pagina, rispettivamente. Il numero della
pagina corrente è indicato dallo schermo LED sopra i pulsanti e .
Quando lo strato dei gruppi di mute è attivo, i gruppi da 1 a 8 sono assegnati agli 8 pulsanti altrimenti utilizzati per il controllo di mute e solo.
CUST/TRANS
Premere il pulsante per alternare tra i seguenti strati:
• •
Controlli personalizzati.
• • Controlli di trasporto del lettore USB (quando è inserita la chiavetta USB).
• • Controlli di trasporto WING-LIVE (quando è inserita la scheda SD).
Quando il pulsante CONTROLLI PERSONALIZZATI è attivo, premendo il pulsante VIEW si apre la pagina per modificare i CONTROLLI PERSONALIZZATI. È possibile
assegnare una vasta gamma di parametri ai 4 pomelli e agli 8 pulsanti nella Sezione di Controllo.
Connettore USB
Un connettore USB di tipo A consente di collegare direttamente una chiavetta USB alla console per salvare o caricare dati. Questo consente di eseguire il backup dei file
dello spettacolo o caricare la configurazione abituale su una console WING noleggiata.
Questa connessione USB consente la registrazione e la riproduzione di file audio WAV a due o quattro canali. La porta può anche caricare un dispositivo portatile come
un telefono o un tablet. Le chiavette USB collegate alla porta USB possono essere scollegate quando la luce di ACCESS si è spenta.
Monitoraggio
Un manopola dedicata controlla il livello di uscita delle cuffie del bus MONITOR B (uscita cuffie) trovato nel gruppo di SOURCES "Monitor" nella schermata ROUTING.
Ulteriori impostazioni della sezione di monitoraggio si trovano nella pagina SETUP>MONITORS.
Per utilizzare i connettori per cuffie sulla console, i segnali di monitoraggio devono essere indirizzati alle corrispondenti uscit e 1/2, 3/4, 5/6 e 7/8. Queste uscite sono
etichettate con un simbolo di cuffie nella pagina di routing delle uscite.
Se si utilizzano monitor da campo vicino, è possibile ottenere un controllo del volume fisico in due modi:
1. Indirizzando il bus MONITOR B (cuffie) alle uscite fisiche a cui sono collegati gli altoparlanti.
2. Assegnando il parametro MONITORING>SPEAKERS a una manopola nella schermata CUSTOM CONTROLS.
.
Talkback
Il livello del microfono di talkback, l'attenuazione Dim e altre impostazioni del monitor possono essere regolate nella pagina SETUP>MONITORS. Cliccando sul pulsante
TALKBACK>SETUP, i segnali di talkback possono essere inviati a diverse destinazioni.
O il Canale 40 o l'Aux 8 possono essere utilizzati come canale di elaborazione per il segnale di talkback. L'elaborazione può essere applicata secondo necessità. Qualsiasi
ingresso può essere assegnato al canale di talkback selezionato.

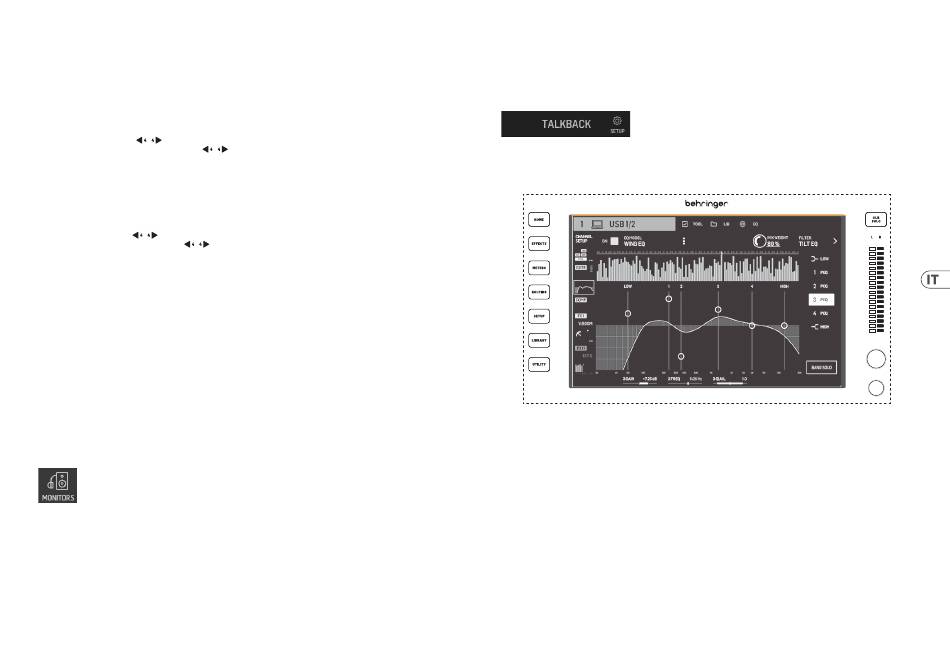

Display Principale
I sette pulsanti a sinistra del display e i pulsanti VIEW situati in ogni sezione principale del pannello superiore consentono l'accesso a diverse schermate di
impostazioni. Una panoramica di ogni schermata è presentata nel Capitolo 5.
Il grande misuratore stereo visualizzerà o i livelli del bus principale o i livelli del bus solo. Il pulsante CLR SOLO rilascerà tutti i canali e i bus che sono attivi nel bus solo.
Quick Start Guide 103
