WING RACK Quick Start Guide
Visão Geral do WING RACK

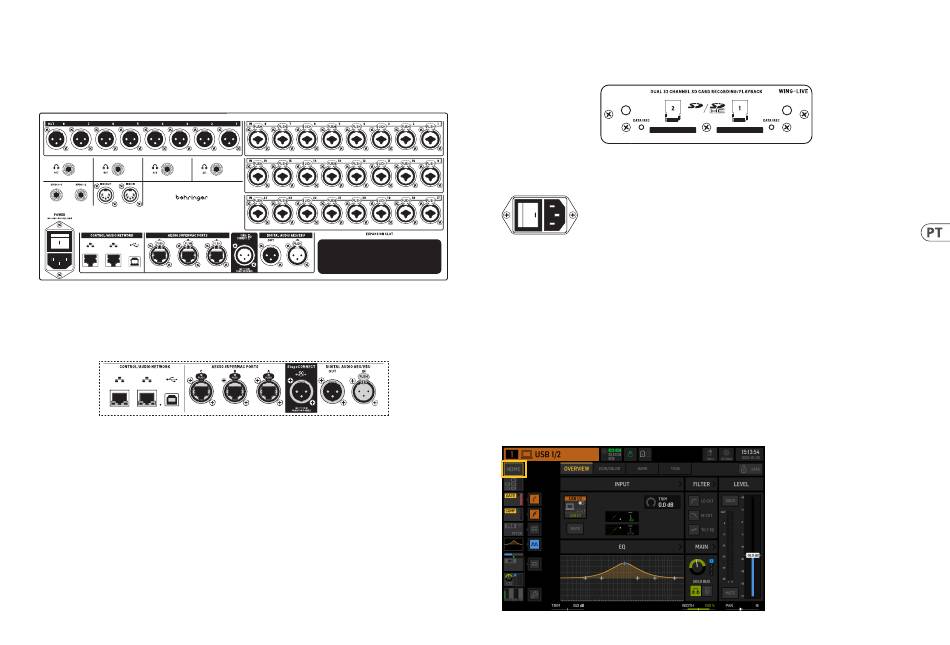

4. Painel Traseiro
Analog I/O, MIDI e GPIO
As conexões analógicas do painel traseiro incluem 24 pré-amplificadores de microfone da série Midas PRO com conectores combo jack e 8 saídas XLR.
Quatro fones de ouvido estéreo podem ser usados para monitoramento. Para atribuir ônibus a essas saídas, vá para ROUTING>OUTPUTS>LOCAL OUT.
Conectores MIDI IN e OUT de 5 pinos permitem controle MIDI externo, e um par de jacks TRS de ¼" para até quatro GPIOs permitem comandos básicos de entrada e saída.
ETHERNET/AES50/Control/StageConnect
Um par de portas Ethernet permite que uma rede seja configurada via roteador para controle com fio ou sem fio usando um dos aplicativos de controle em um
computador ou dispositivo móvel.
O console também pode ser conectado a um computador via o conector USB tipo B para os seguintes usos:
• •
Interface de áudio de 48 entradas/48 saídas. O driver ASIO correspondente pode ser baixado de behringer.com.
• •
Atualizações de firmware.
• •
Troca de dados.
3 portas AES50 fornecem até 48 canais de entrada e saída para e de caixas de palco digitais, garantindo uma alta contagem de canais e permitindo patching para e de
vários locais. O WING é totalmente compatível com todos os mixers e caixas de palco da série X32.
Todas as conexões AES50 entre WING e caixas de palco devem ter:
• •
Cabos CAT-5e blindados.
• •
Terminações de cabo Ethercon.
• •
Comprimento máximo do cabo de 80 metros.
StageConnect transmite até 32 canais de entrada ou saída de áudio digital usando um cabo XLR balanceado padrão (cabo DMX de impedância 110 Ω recomendado).
A interface suporta diferentes configurações de ônibus de canais de entrada e saída e usa áudio PCM digital, não comprimido, a 44,1/48 kHz e resolução de 24 bits.
StageConnect foi desenvolvido para conexões flexíveis no palco ou para um rack lateral, suportando uma ampla gama de aplicações com latência sub-milissegundo.
Conexões de entrada e saída AES3 (AES/EBU) estéreo podem ser feitas via cabos XLR.
Slot de Expansão
O console WING é enviado com o cartão WING-LIVE instalado, que permite a gravação de até 64 canais de áudio de 48 kHz / 32 bits em um par de cartões SD ou SDHC.
Cartões com outros protocolos, como Dante, MADI e SoundGrid, podem ser instalados neste slot.
Energia
Conecte o cabo IEC incluído.
5. Telas Principais
A maior parte da edição e controle avançados é feita no Display Principal. As telas podem ser navegadas pelos sete botões à esquerda da tela, ou pelos botões VIEW em
cada seção do painel superior.
Existem seis telas acessíveis pelos botões ao lado do Display Principal:
• •
HOME
• •
EFFECTS
• •
METERS
• •
ROUTING
• •
SETUP
• •
LIBRARY
Note que o botão UTILITY não tem uma tela específica relacionada a ele.
Uma barra de status é exibida na parte superior da tela para fornecer uma referência rápida para o nome do canal, relógio e alertas. Isso também permite acesso
constante aos controles do cartão SD, menu de configuração, funções de biblioteca e outras ferramentas.
HOME
HOME
