WING RACK Quick Start Guide
Visão Geral do WING RACK
SOURCES
Ao clicar no botão SOURCES, opções de personalização específicas para as SOURCES aparecerão. Todos os grupos de SOURCES são acessíveis através do menu suspenso
no topo da tela.
É possível renomear a SOURCE, configurá-la como uma SOURCE mono, estéreo ou mid-side, ativar a alimentação fantasma (segurando o botão 48V), inverter a
polaridade, adicionar um ícone, alterar a cor da SOURCE e adicionar tags de grupo de mudo para que a SOURCE seja silenciada quando o grupo de mudo correspondente
estiver ativo. Sinais agrupados em configurações estéreo ou mid-side podem ser alimentados em um único canal no console.
Se os sinais não forem adjacentes (por exemplo, LOCAL IN 1 e 3) ou pertencerem a diferentes grupos de SOURCES (por exemplo, Local IN 1 e AUX 1), eles podem ser
agrupados usando USER PATCHES.
Os USER PATCHES são encontrados no grupo de SOURCES USER SIGNAL e rotulados USR 25 a 48. Após clicar em um patch de usuário, o sinal alimentado nele é atribuído
à direita da tela. Os patches de usuário podem ser configurados como mono, estéreo ou mid-side e usados como SOURCES para canais no console.
Saídas
Ao clicar no botão Saídas, opções de roteamento para as saídas aparecerão. Qualquer SOURCE pode ser roteada para qualquer saída.
O lado esquerdo da tela mostrará as saídas digitais e analógicas disponíveis. Todos os grupos de saída são acessíveis através do menu suspenso no topo da tela.
O sinal que será alimentado na saída selecionada pode ser escolhido no lado direito da tela. Todos os grupos de SOURCES são acessíveis através do menu suspenso no
topo da tela.
Os grupos de saída WLIVE REC e RECORDER controlam o roteamento para gravação em dois cartões SD ou em um pen drive USB conectado ao painel frontal. Até 64
canais podem ser gravados nos cartões SD (32 em cada cartão) ou 4 canais em um pen drive USB. Até 48 canais podem ser gravados em um computador conectado via
USB ao painel traseiro.

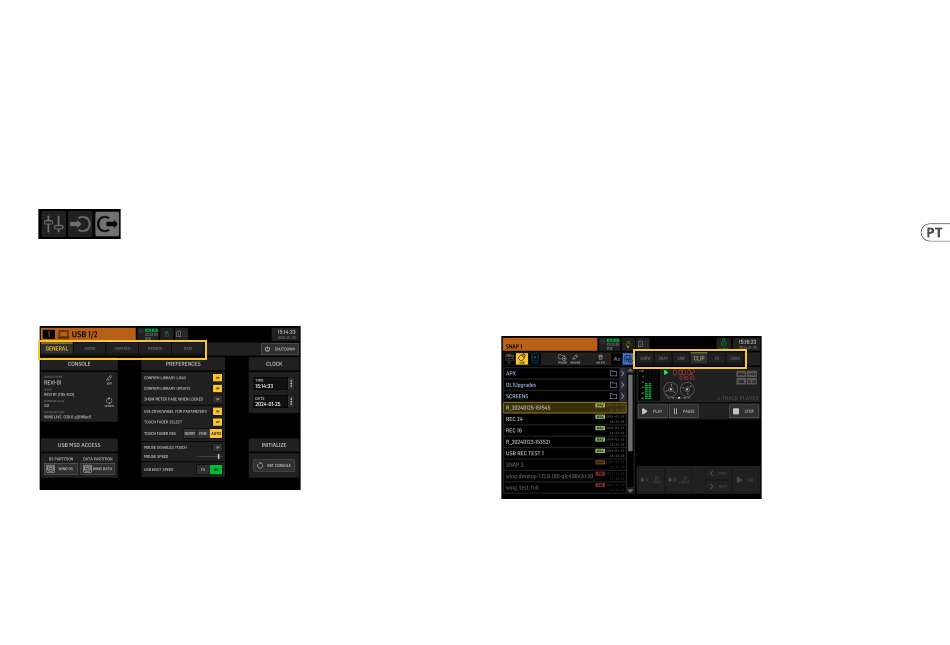

SETUP
Geral
O lado esquerdo da tela mostra o nome do console que pode ser editado, seu número de série, versão de firmware e a placa de expansão instalada.
USB MSD ACCESS controla o conteúdo que aparecerá quando conectado a um computador via USB. Selecione WING OS para carregar atualizações de software no
console. Selecione WING DATA para gerenciar os dados do show do console salvos (shows, snips, snaps, presets, clips). Para desconectar o console do computador ou
para retornar à reprodução de áudio via USB do computador, ejete o console como normalmente é feito com um pen drive USB normal.
O horário e a data podem ser definidos no menu CLOCK.
INIT CONSOLE é usado para redefinir os canais do console, aux, ônibus, ônibus principais, ônibus de matriz, SOURCES, saídas, DCAs, grupos de mudo e configurações
de efeitos. Todos os itens podem ser selecionados clicando em ALL. Itens específicos podem ser selecionados clicando neles. Para limpar a seleção, clique em NONE. As
configurações dos itens selecionados serão redefinidas ao clicar em INIT.
Alternativamente, o console pode ser redefinido pressionando e segurando o botão CLR SOLO no Display Principal enquanto liga o console.
Áudio
A seção AUDIO CLOCK controla a taxa de amostragem do console (CLOCK RATE) e as configurações da SOURCE de word clock (SYNC SOURCE).
Ao clicar na grade de canal e ônibus auxiliar abaixo de INPUT SELECT, é possível alternar facilmente entre a entrada MAIN e ALT para todos os 40 canais e
8 ônibus auxiliares.
PREFERENCES contém várias opções de mudo e solo.
Diferentes solos podem ser configurados como pré (PFL) ou pós-fader (AFL).
USB AUDIO seleciona o número de canais disponíveis através da conexão USB tipo B no painel traseiro de 2 a 48 canais.
AUTOMIX regula automaticamente o nível de várias SOURCES para que o nível de saída permaneça uniforme. Isso é útil em situações em que diferentes palestrantes
estarão falando no palco ao mesmo tempo, por exemplo. Até 16 canais podem usar automix (no slot pós-inserção) em dois grupos (A/B).
Superfície
Esta tela contém várias opções em relação às luzes, medição e rabiscos da superfície do console.
Remoto
Várias configurações do console podem ser controladas via MIDI, seja através de uma conexão DIN-5 ou USB. A seção MIDI REMOTE CONTROL determina qual parâmetro
será controlado através de qual conexão.
A seção HA REMOTE controla o controle remoto do console através das portas AES50 A, B e C.
O modo IP e o endereço podem ser configurados na seção NETWORK.
DAW
O console WING pode ser usado como um controlador DAW. A configuração respectiva está disponível na tela DAW. Presets para diferentes DAWs podem ser carregados
automaticamente através do menu suspenso.
Para o console funcionar como um controlador DAW, o botão REMOTE CONTROL à esquerda dos controles personalizados deve ser pressionado.
LIBRARY
A tela LIBRARY é o gerenciador de arquivos para diferentes tipos de mídia, incluindo arquivos de áudio .wav, snapshots, snippets e presets de efeitos e canais salvos no
armazenamento interno do console ou em um pen drive USB conectado ao painel frontal.
SNAP
A aba SNAP é usada para gerenciar snapshots que salvam as configurações dos canais, aux, ônibus, ônibus principais, ônibus de matriz, SOURCES, saídas, DCAs, grupos
de mudo e efeitos do console.
O conteúdo que pode ser salvo inclui personalização de canal, tags, patching, filtros, delay de tempo, configurações de strip de canal, EQ, panorâmica, envios, fader,
mute e ordem do processamento no canal.
O botão SAVE salva todas as configurações do console. SAVE+SCOPE permite ao usuário selecionar conteúdo específico para ser salvo para canais específicos. Os botões
NONE e ALL permitem uma seleção mais rápida do conteúdo desejado.
93
Quick Start Guide
