104 WING RACK Quick Start Guide
Panoramica di WING RACK

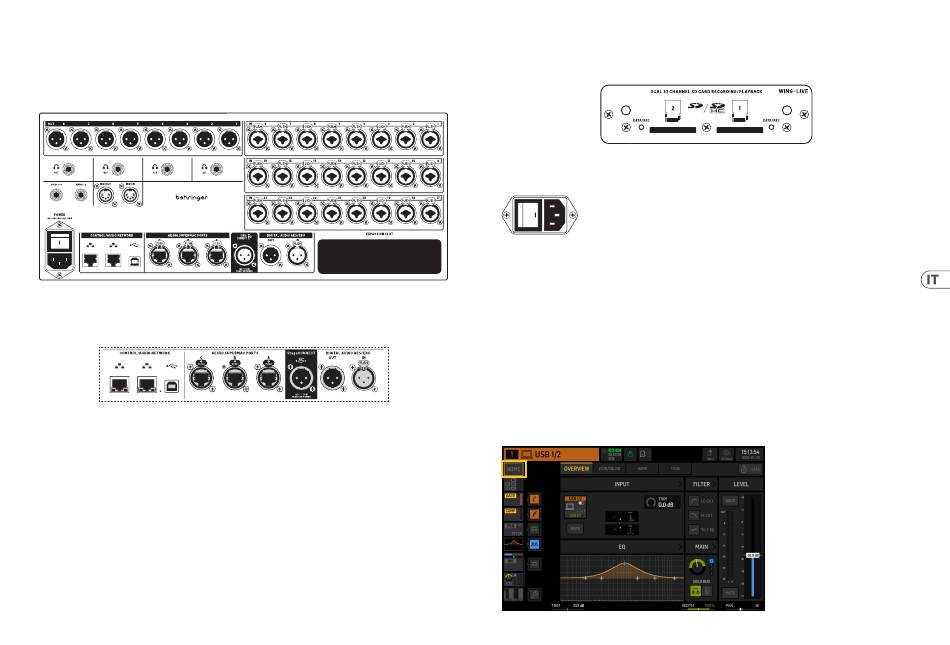

4. Pannello Posteriore
I/O Analogico, MIDI e GPIO
Le connessioni analogiche del pannello posteriore includono 24 preamplificatori microfonici della serie Midas PRO con connettori jack combinati e 8 uscite XLR.
Quattro cuffie stereo possono essere utilizzate per il monitoraggio. Per assegnare i bus a queste uscite, andare su ROUTING>OUTPUTS>LOCAL OUT.
Le prese MIDI IN e OUT a 5 pin consentono il controllo MIDI esterno, e una coppia di jack TRS da ¼" per fino a quattro GPIO consentono comandi di input e output di base.
ETHERNET/AES50/Control/StageConnect
Una coppia di porte Ethernet consente di impostare una rete tramite router per il controllo cablato o wireless utilizzando una delle app di controllo su un computer o
dispositivo mobile.
La console può anche essere collegata a un computer tramite il connettore USB di tipo B per i seguenti usi:
• •
Interfaccia audio 48 ingressi/48 uscite. Il corrispondente driver ASIO può essere scaricato da behringer.com.
• •
Aggiornamenti del firmware.
• •
Scambio di dati.
3 porte AES50 forniscono ciascuna fino a 48 canali di ingresso e uscita verso e da digital stage box, garantendo un alto numero di canali e consentendo il patching da e
verso più posizioni. WING è completamente compatibile con tutti i mixer e stage box della serie X32.
Tutte le connessioni AES50 tra WING e stage box dovrebbero avere:
• •
Cavi CAT-5e schermati.
• •
Estremità del cavo terminate con Ethercon.
• •
Lunghezza massima del cavo di 80 metri.
StageConnect trasmette fino a 32 canali di ingresso o uscita audio digitale utilizzando un cavo bilanciato XLR standard (si raccomanda un cavo DMX con impedenza
di 110 Ω). L'interfaccia supporta diverse configurazioni di bus di ingresso e uscita e utilizza audio PCM digitale, non compresso a 44.1/48 kHz e risoluzione a 24 bit.
StageConnect è stato sviluppato per connessioni flessibili sul palco o su un rack laterale, supportando una vasta gamma di applicazioni con latenza inferiore al
millisecondo.
Le connessioni di ingresso e uscita stereo AES3 (AES/EBU) possono essere effettuate tramite cavi XLR.
Slot di Espansione
La console WING viene fornita con la scheda WING-LIVE installata, che consente di registrare fino a 64 canali audio a 48 kHz / 32 bit su una coppia di schede SD o SDHC.
Nello slot possono essere installate schede con altri protocolli come Dante, MADI e SoundGrid.
Alimentazione
Collegare il cavo IEC incluso.
5. Schermate Principali
La maggior parte delle modifiche avanzate e del controllo viene eseguita sul Display Principale. Le schermate possono essere navigate tramite i sette pulsanti a sinistra
dello schermo o tramite i pulsanti VIEW in ogni sezione del pannello superiore.
Ci sono sei schermate accessibili tramite i pulsanti accanto al Display Principale:
• •
HOME
• •
EFFECTS
• •
METERS
• •
ROUTING
• •
SETUP
• •
LIBRARY
Si noti che il pulsante UTILITY non ha una schermata specifica ad esso correlata.
Una barra di stato viene visualizzata nella parte superiore dello schermo per fornire un riferimento rapido per il nome del canale, l'orologio e gli avvisi. Questo consente
anche un accesso costante ai controlli della scheda SD, al menu di configurazione, alle funzioni della libreria e ad altri strumenti.
HOME
HOME
