126 WING RACK Quick Start Guide
WING RACK Overzicht

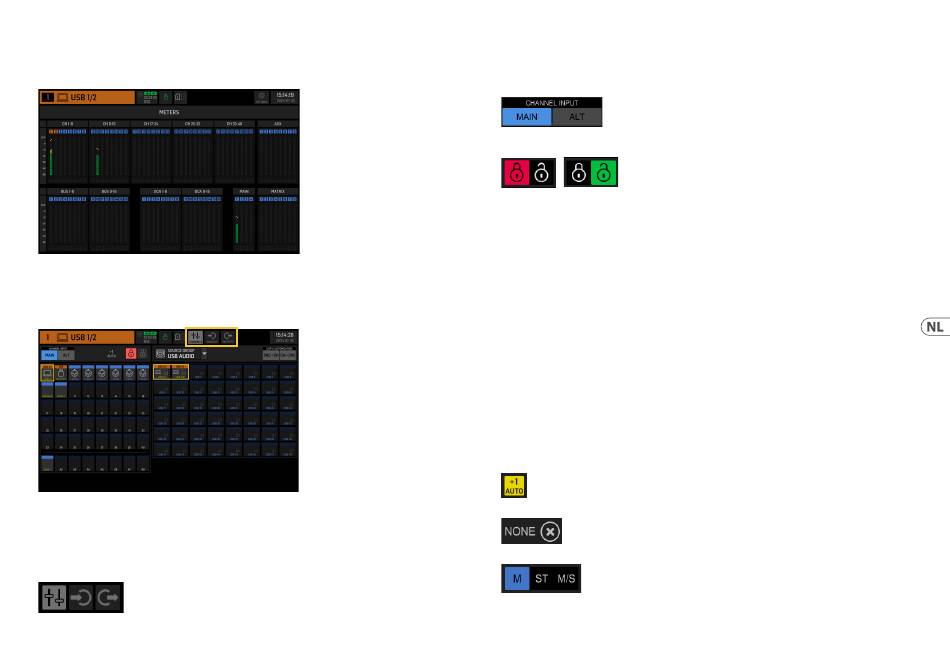

METERS
Het METERS scherm toont niveau meters en mute status voor alle signaalpaden op de console. De niveau meters zijn dienovereenkomstig gegroepeerd:
40 invoerkanalen, 8 aux kanalen, 16 (hulp) bussen, 16 DCAs, 4 hoofdbussen en 8 matrixbussen. Dit scherm biedt ook een snelle snelkoppeling om in te zoomen op een
van de bovengenoemde groepen kanalen voor controle of bewerking, door er gewoon op te tikken.
ROUTING
WING maakt flexibele routing opties mogelijk: elke SOURCE kan worden gerouteerd naar elk kanaal of fysieke uitgang. Het patchen van SOURCES en uitgangen wordt
geconfigureerd op het ROUTING scherm.
Dezelfde bewerkingen kunnen alternatief worden gemaakt op de INPUT sectie van elk kanaal binnen het HOME scherm.
Kanalen
Drie knoppen in de rechterbovenhoek van het scherm selecteren de kanalen, fysieke ingangen, of uitgangen voor bewerking. De eerste knop regelt de
kanaalconfiguratie.
Het "CHANNEL INPUT" menu regelt of de hoofd- of alternatieve ingang van het kanaal zal worden geconfigureerd. Dit volgt het concept van een inline console, waarbij
een enkel kanaal twee ingangen permanent kan hebben gepatcht en geschakeld volgens de behoeften van de gebruiker.
Voordat u kunt bewerken, moet u op het ontgrendelingspictogram klikken. Wanneer het groen is, is bewerken mogelijk. Wanneer het rood is,
is bewerken geblokkeerd.
De linkerhelft van het scherm toont de 40 invoerkanalen en 8 aux-bussen. De rechterhelft van het scherm toont de beschikbare SOURCES die naar de kanalen aan de
linkerkant kunnen worden gerouteerd.
Na het klikken op het gewenste kanaal, kan de SOURCE die dat kanaal aanstuurt, worden gekozen op de rechterhelft van het scherm. Door op het vervolgkeuzemenu
"SOURCE GROUP" te klikken, kunt u kiezen tussen de volgende fysieke SOURCES op het achterpaneel van de console of bussen:
• •
LOCAL IN: 24 fysieke microfoon- of lijningangen.
• •
AES/EBU IN: twee digitale AES/EBU-ingangen.
• •
AES50A/AES50B/AES50C: drie AES50-poorten.
• •
USB AUDIO: de console kan worden gebruikt als een USB-interface met
48 in- en uitgangskanalen.
• •
EXP CARD: tot 64 ingangen, afhankelijk van de geïnstalleerde uitbreidingskaarten.
• •
MODULE: tot 64 ingangen via DANTE en SoundGrid-kaarten zijn beschikbaar.
• •
BUS: elk van de 16 bussen (stereo).
• •
MAIN: elk van de 4 hoofdbussen (stereo).
• •
MATRIX: elk van de 8 matrixbussen (stereo).
• •
OSCILLATOR: twee witte ruis, roze ruis of sinusgolfoscillatoren.
• •
STAGE CONNECT: 32 digitale audiokanalen op 48kHz en 24 bits via
de XLR-connector.
• •
USB PLAYER: 4 kanalen van de USB-speler (Type A-poort) op het voorpaneel. Bestanden moeten ongecomprimeerde .wav-audio zijn.
• •
USER SIGNAL: signalen die kunnen worden afgeleid van verschillende punten in de signaalstroom van invoerkanalen, bussen, hoofdbussen of matrixbussen, of opnieuw
gepatchte SOURCES via een van de 24 gebruikerspatches.
Bij het patchen van meerdere aangrenzende kanalen, selecteert het klikken op de "+1 AUTO"-knop automatisch het volgende consolekanaal voor een snellere
invoertoewijzing.
Om de invoer van een kanaal te wissen, klikt u op "NONE".
De mono-, stereo- of mid-side-configuratie van elk kanaal kan worden geconfigureerd via de M, ST en M/S-knoppen.
Quick Start Guide 127
