WING RACK Quick Start Guide
Descripción general de WING RACK

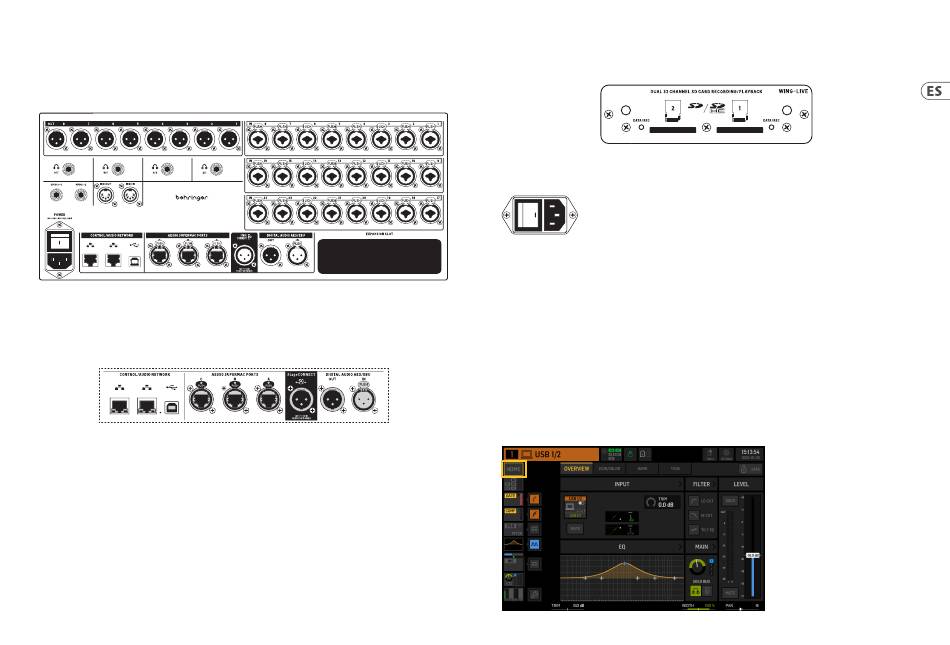

4. Panel trasero
E/S analógicas, MIDI y GPIO
Las conexiones analógicas del panel trasero incluyen 24 preamplificadores Midas PRO con conectores combo jack y 8 salidas XLR.
Se pueden utilizar cuatro auriculares estéreo para el monitoreo. Para asignar buses a estas salidas, diríjase a ROUTING>OUTPUTS>LOCAL OUT.
Los conectores MIDI IN y OUT de 5 pines permiten el control MIDI externo, y un par de conectores TRS de ¼" para hasta cuatro GPIOs permiten comandos básicos de
entrada y salida.
ETHERNET/AES50/Control/StageConnect
Un par de puertos Ethernet permiten configurar una red a través de un enrutador para el control por cable o de manera inalámbrica con las aplicaciones de control en
una computadora o dispositivo móvil.
La consola también puede conectarse a una computadora a través del conector USB tipo B para los siguientes usos:
• •
Interfaz de audio de 48 entradas/48 salidas. El controlador ASIO correspondiente puede descargarse de behringer.com.
• •
Controlador MIDI de DAW
• •
Actualizaciones de firmware
• •
Intercambio de datos
Tres puertos AES50 proporcionan hasta 48 canales de entrada y 48 de salida hacia y desde stage boxes digitales, garantizando una alta cantidad canales y permitiendo
el enrutamiento hacia y desde múltiples ubicaciones. WING es compatible con todas las mezcladoras y stage boxes de la serie X32.
Todas las conexiones AES50 entre WING y las cajas de escenario deben tener:
• •
Cables CAT-5e blindados
• •
Terminaciones Ethercon.
• •
Longitud máxima de 80 metros
StageConnect transmite hasta 32 canales de entrada o salida de audio digital a través de un cable XLR balanceado estándar (110 Ω de impedancia, se recomienda cable DMX).
La interfaz admite diferentes configuraciones de bus de canales de entrada y salida y utiliza audio PCM digital sin comprimir a 44.1/48 kHz y resolución de 24 bits. StageConnect
fue desarrollado para conexiones flexibles en el escenario o hacia un rack lateral y admite una amplia gama de aplicaciones con latencia menor a un milisegundo.
Las conexiones de entrada y salida AES3 estéreo (AES/EBU) pueden realizarse a través de cables XLR.
Ranura de expansión
La consola WING incluye una tarjeta WING-LIVE, que permite grabar hasta 64 canales de audio de 48 kHz/32 bits en un par de tarjetas SD o SDHC. Es posible instalar tarjetas
de expansión para otros protocolos como Dante, MADI y SoundGrid.
Energía
Conecte el cable IEC incluido.
5. Pantallas principales
La mayoría de las funciones avanzadas de edición y control se realizan en la pantalla principal. Las pantallas pueden navegarse mediante los siete botones a la
izquierda de la pantalla, o mediante los botones VIEW en cada sección del panel superior.
Hay seis pantallas accesibles mediante los botones junto a la pantalla principal:
• •
HOME (Inicio)
• •
EFFECTS (Efectos)
• •
METERS (Medidores)
• •
ROUTING (Enrutamiento)
• •
SETUP (Configuración)
• •
LIBRARY (Biblioteca)
Tenga en cuenta que el botón UTILITY no tiene una pantalla específica relacionada con él.
Una barra de estado en la parte superior de la pantalla muestra el nombre del canal, el reloj y las alertas. Esto también permite el acceso constante a los controles de la
tarjeta SD, al menú de configuración, a las funciones de la biblioteca y otras herramientas.
HOME
HOME
33
Quick Start Guide
