Behringer WING RACK Kurzanleitung Seite 73

144 WING RACK Quick Start Guide

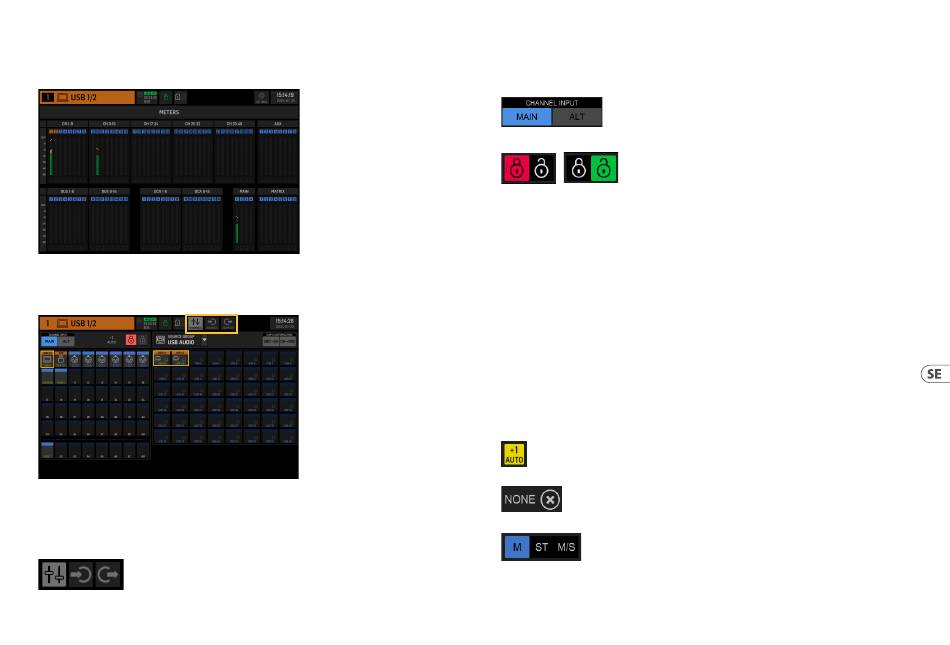

WING RACK Översikt
METERS
METERS-skärmen visar nivåmätare och tyst status för alla signalvägar på konsolen. Nivåmätarna grupperas enligt följande: 40 ingångskanaler, 8 aux-kanaler,
16 (hjälp) bussar, 16 DCAs, 4 huvudbussar och 8 matrisbussar. Denna skärm erbjuder också en snabb genväg till att zooma in i någon av ovanstående grupper av
kanaler för kontroll eller redigering, genom att bara röra vid den.
ROUTING
WING tillåter flexibla routingalternativ: varje SOURCE kan dirigeras till varje kanal eller fysisk utgång. Patchning av SOURCES och utgångar konfigureras på ROUTING-
skärmen.
Samma redigeringar kan alternativt göras på varje kanals INPUT-sektion inom HOME-skärmen.
Kanaler
Tre knappar i övre högra hörnet av skärmen väljer kanalerna, fysiska ingångarna eller utgångarna för redigering. Den första knappen styr kanalkonfigurationen.
"CHANNEL INPUT"-menyn styr om kanalens huvud- eller alternativa ingång kommer att konfigureras. Detta följer konceptet med en inline-konsol, där en enda kanal
kan ha två ingångar permanent patchade och växlade enligt användarens behov.
Innan redigering måste upplåsningsikonen klickas på. När den lyser grönt är redigering tillgänglig. När den lyser rött är redigering blockerad.
Vänstra halvan av skärmen kommer att visa de 40 ingångskanalerna och 8 aux-bussarna. Högra halvan av skärmen kommer att visa de tillgängliga SOURCES som kan
dirigeras till kanalerna till vänster.
Efter att ha klickat på den önskade kanalen kan SOURCES som driver den kanalen väljas på högra halvan av skärmen. Genom att klicka på rullgardinsmenyn "SOURCE
GROUP" kan du välja mellan följande fysiska SOURCES på konsolens bakpanel eller bussar:
• • LOCAL IN: 24 fysiska mikrofon- eller linjeingångar.
• • AES/EBU IN: två digitala AES/EBU-ingångar.
• • AES50A/AES50B/AES50C: tre AES50-portar.
• • USB AUDIO: konsolen kan användas som ett USB-gränssnitt med 48 ingångs- och utgångskanaler.
• • EXP CARD: upp till 64 ingångar beroende på de installerade expansionskorten.
• • MODULE: upp till 64 ingångar via DANTE och SoundGrid-kort är tillgängliga.
• • BUS: var och en av de 16 bussarna (stereo).
• • MAIN: var och en av de 4 huvudbussarna (stereo).
• • MATRIX: var och en av de 8 matrisbussarna (stereo).
• • OSCILLATOR: två vitbrus, rosa brus eller sinusvågsoscillatorer.
• • STAGE CONNECT: 32 digitala ljudkanaler vid 48kHz och 24 bitar via XLR-kontakten.
• • USB PLAYER: 4 kanaler från USB-spelaren (Type A-port) på frontpanelen. Filer måste vara okomprimerade .wav-ljud.
• • USER SIGNAL: signaler som kan härledas från olika punkter i signalflödet för ingångskanaler, bussar, huvudbussar eller matrisbussar, eller omkopplade SOURCES
genom någon av de 24 användarpatcharna.
När du patchar flera angränsande kanaler väljer du automatiskt följande konsolkanal för en snabbare ingångstilldelning genom att klicka på "+1 AUTO"-knappen.
För att rensa en kanals ingång, klicka på "NONE".
Varje kanals mono-, stereo- eller mid-side-konfiguration kan konfigureras via M, ST och M/S-knapparna.
Quick Start Guide 145
