140 WING RACK Quick Start Guide
WING RACK Översikt

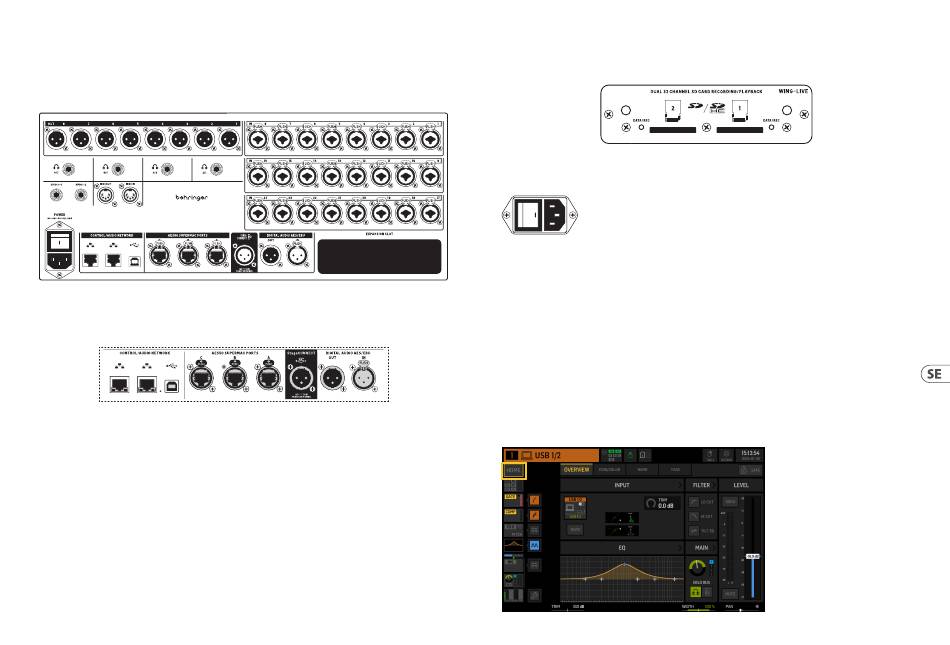

4. Bakpanel
Analog I/O, MIDI och GPIO
Bakpanelens analoga anslutningar inkluderar 24 Midas PRO-seriens mikrofonförstärkare med kombinationsjackkontakter och 8 XLR-utgångar.
Fyra stereo hörlurar kan användas för monitoring. För att tilldela bussar till dessa utgångar, gå till ROUTING>OUTPUTS>LOCAL OUT.
5-stifts MIDI IN och OUT-uttag tillåter extern MIDI-kontroll, och ett par ¼" TRS-uttag för upp till fyra GPIOs tillåter grundläggande in- och utgångskommandon.
ETHERNET/AES50/Control/StageConnect
Ett par Ethernet-portar tillåter att ett nätverk kan sättas upp via router för trådbunden eller trådlös kontroll med hjälp av en av kontrollapparna på en dator eller
mobil enhet.
Konsolen kan också anslutas till en dator via USB-typ B-kontakten för följande användningar:
• •
48 ingång/48 utgång ljudgränssnitt. Den motsvarande ASIO-drivrutinen kan laddas ner från behringer.com.
• •
Firmware-uppdateringar.
• •
Datautbyte.
3 AES50-portar ger var och en upp till 48 ingångs- och utgångskanaler till och från digitala scenboxar, vilket säkerställer en hög kanalantal och möjliggör patchning till
och från flera platser. WING är fullt kompatibel med alla X32-seriens mixers och scenboxar.
Alla AES50-anslutningar mellan WING och scenboxar bör ha:
• •
Skärmade CAT-5e-kablar.
• •
Ethercon-avslutade kabeländar.
• •
Maximal kabellängd på 80 meter.
StageConnect överför upp till 32 digitala ljudingångs- eller utgångskanaler med hjälp av en standard balanserad XLR-kabel (110 Ω impedans DMX-kabel
rekommenderas). Gränssnittet stöder olika busskonfigurationer av in- och utgångskanaler och använder digital, okomprimerad PCM-ljud vid 44.1/48 kHz och 24-bitars
upplösning. StageConnect utvecklades för flexibla anslutningar på scenen eller till en sidorack, vilket stöder ett brett spektrum av applikationer vid sub-millisekund
latency.
Stereo AES3 (AES/EBU) ingångs- och utgångsanslutningar kan göras via XLR-kablar.
Expansionsplats
WING-konsolen levereras med WING-LIVE-kortet installerat, vilket tillåter upp till 64 kanaler av 48 kHz / 32-bitars ljud att spelas in på ett par SD- eller SDHC-kort. Kort
med andra protokoll som Dante, MADI och SoundGrid kan installeras i detta kortplats.
Ström
Anslut den medföljande IEC-kabeln.
5. Huvudskärmar
De flesta av de avancerade redigeringarna och kontrollerna görs på huvuddisplayen. Skärmar kan navigeras via de sju knapparna till vänster om skärmen, eller via
VIEW-knapparna i varje sektion av toppanelen.
Det finns sex skärmar tillgängliga via knapparna bredvid huvuddisplayen:
• •
HOME
• •
EFFECTS
• •
METERS
• •
ROUTING
• •
SETUP
• •
LIBRARY
Observera att UTILITY-knappen inte har en specifik skärm relaterad till den.
En statusfält visas längst upp på skärmen för att ge en snabb referens för kanalnamn, klocka och varningar. Detta ger också konstant tillgång till SD-kortkontrollerna,
inställningsmenyn, biblioteksfunktioner och andra verktyg.
HOME
HOME
Quick Start Guide 141
