100 WING RACK Quick Start Guide
Panoramica di WING RACK
1. Introduzione
Congratulazioni per l'acquisto della rivoluzionaria console WING RACK. Leggi questa Guida Rapida (QSG) per avere una panoramica delle funzionalità di WING e visita
behringer.com per video tutorial e guide.
Prima di iniziare
Si raccomanda di controllare behringer.com per aggiornamenti del firmware, poiché nuove funzionalità e correzioni di bug verranno rilasciate regolarmente. Si prega
di fare riferimento al Capitolo 7 in questa QSG per i dettagli sul processo di aggiornamento.
Il nostro team di sviluppo è ansioso di leggere il tuo feedback su ideas.behringer.com e sorprenderti con nuovi miglioramenti e funzionalità.
SOURCE e Canale - un nuovo approccio al routing
WING ha introdotto un nuovo modo di etichettare le SOURCES del segnale con nomi, icone e colori insieme ai loro parametri fisici. Le SOURCES WING possono essere
indirizzate a uno o più canali per l'elaborazione del segnale o il routing ai bus o ai bus principali. Possono anche essere collegate direttamente a qualsiasi uscita fisica quando
non si desidera l'elaborazione, come in configurazioni di registrazione, o quando si condivide l'audio con un'altra console per mix indipendenti.
2. SOURCES, canali, bus e uscite
SOURCES Esterne
Qualsiasi ingresso audio nella console è definito una SOURCE. Un ingresso può essere un segnale analogico tramite i connettori XLR o 6,35 mm (¼") TRS sul pannello
posteriore, o segnali digitali tramite StageConnect, USB, AES50, schede di espansione installate, ecc.
Le SOURCES WING includono le seguenti informazioni:
• •
Caratteristiche identificative come nome, colore, icona e tag.
• •
Caratteristiche fisiche come guadagno, mute, inversione di fase e alimentazione phantom.
• •
Configurazione mono/stereo/mid-side. Tutti i 40 canali della console possono elaborare segnali mono o stereo. Segnali stereo analogici e digitali possono essere
alimentati in un singolo canale nella console. Vedi Capitolo 5 - ROUTING per maggiori informazioni.
SOURCES Interne
WING dispone anche di Segnali Utente, Patch Utente e dell'Oscillatore che possono essere utilizzati proprio come qualsiasi SOURCE esterna, ma sono in realtà segnali
presi da altri punti nel motore audio della console.
2 Oscillatori
Ci sono due generatori di tono di prova mono indipendenti che possono essere configurati per l'uscita di onda sinusoidale, rumore rosa o rumore bianco. Possono
essere indirizzati a qualsiasi canale o uscita.
24 Segnali Utente
Questi sono segnali derivati da uno qualsiasi dei 40 canali di ingresso, 8 canali di ingresso ausiliari, 16 bus, 8 matrici o 4 bus principali. Possono essere prelevati dai
rispettivi punti di prelievo pre- o post-fader del canale e trasportare il canale sinistro o destro, o una somma di entrambi.
24 Patch Utente
Questi sono anche segnali presi direttamente da qualsiasi segnale di SOURCE esterna. Le Patch Utente consentono di creare combinazioni stereo di segnali di ingresso
grezzi che non appartengono allo stesso Gruppo di SOURCES. Le possibili applicazioni sono:
• •
Combinare due segnali da diverse interfacce di Gruppo di SOURCES in una configurazione stereo o mid-side.
• •
Combinare segnali non adiacenti in una configurazione stereo o mid-side.
• •
Applicare guadagno diverso a ciascun canale di una configurazione stereo o mid-side.
• •
Applicare alimentazione phantom solo a un canale di una configurazione stereo o mid-side.
48 Canali di Ingresso Mono/Stereo
I canali su WING RACK consentono un'elaborazione estremamente potente e flessibile dell'audio della SOURCE, prima di miscelarli nei bus o nei principali. Ogni Canale
di Ingresso può ospitare una SOURCE Principale o Alternativa. Possono adottare le proprietà di personalizzazione della SOURCE e utilizzare automaticamente la
configurazione mono o stereo della SOURCE.
A differenza di altre console, non è necessario collegare due canali mono in una coppia stereo - tutti i canali possono elaborare segnali mono o stereo.
L'audio del canale può poi essere inviato ai bus o ai principali per il mixaggio, oppure può essere prelevato individualmente e indirizzato direttamente alle uscite.
16 Bus Stereo e 4 Bus Principali Stereo
I traduttori dei 16 bus sono tipicamente utilizzati per l'elaborazione degli effetti tramite invii, mix di monitor e applicazione di elaborazione di gruppo ai sub mix. I bus
possono essere alimentati nei 4 bus principali, nei primi 8 bus o nelle 8 matrici. I 4 bus principali possono essere inviati solo a Matrici o destinazioni di Uscita.
8 Bus Matrice
I bus matrice hanno un'elaborazione completa e possono essere inviati a qualsiasi destinazione di Uscita. Sono spesso utilizzati per sub-mix o mix di zone che
necessitano di elaborazione o allineamento temporale. I bus matrice possono essere guidati da bus ausiliari o principali. Dispongono anche di due Ingressi Diretti
aggiuntivi che possono essere presi da uno qualsiasi dei Canali di Ingresso, prelevati pre- o post-fader.
I bus matrice possono essere utilizzati per creare cosiddetti bus Mix-Minus, invertendo di fase, cioè sottraendo gli Ingressi Diretti dal mix. Questo viene spesso applicato in
situazioni di trasmissione quando un moderatore dovrebbe sentire tutto tranne la propria voce nel mix. Possono anche essere reimmessi nei canali di ingresso.
3. Descrizioni Hardware

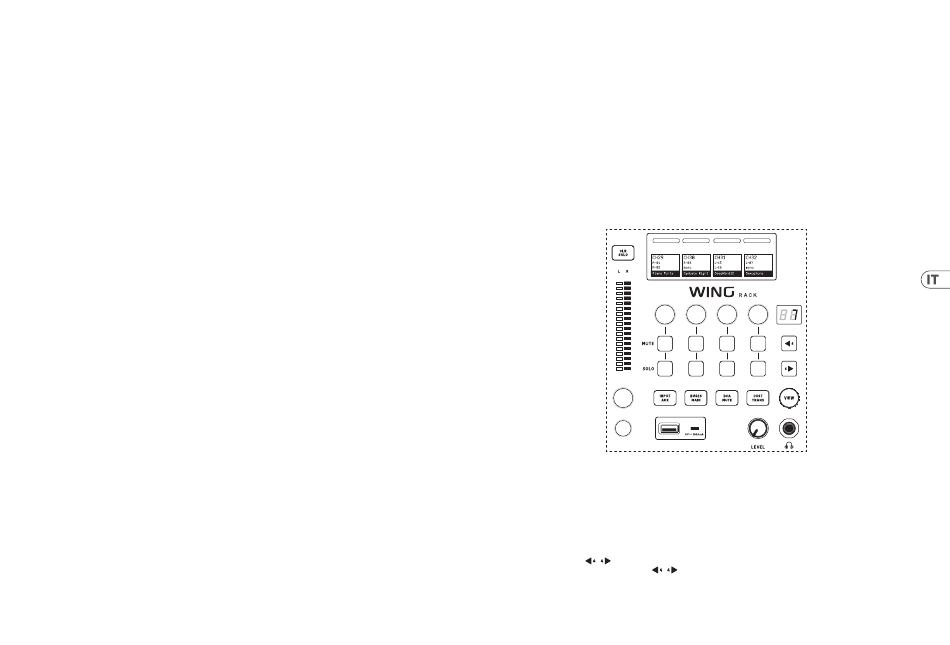

Sezione di Controllo
WING RACK dispone di una sezione ottimizzata per un rapido accesso ai controlli di mute, solo e livello del fader di tutti i canali. Qui sono anche accessibili i gruppi di
mute, i controlli personalizzati e i controlli di trasporto del lettore USB e WING-LIVE.
INPUT/AUX
Premere il pulsante per alternare tra i seguenti strati:
• •
Canali di ingresso 1-40.
• •
Canali ausiliari 1-8.
I canali sono organizzati in gruppi di quattro con i rispettivi controlli di livello, mute e solo.
Navigare tra i canali con i pulsanti
e
. Tenendo premuti questi pulsanti si va immediatamente alla prima e all'ultima pagina, rispettivamente. Il numero della
pagina corrente è indicato dallo schermo LED sopra i pulsanti
e
. Premendo il pulsante VIEW si alterna tra la schermata OVERVIEW e FADERS per lo strato
attivo. Tenendolo premuto si apre la schermata CONFIG.
Quick Start Guide 101
