4 Installation
4.1 Anforderungen an den Installationsort
4.1.1 Allgemeine Informationen
Die folgenden Angaben müssen bei der Installation beachtet werden:
• Die Durchflussrichtung muss der auf dem Typenschild
angegebenen Richtung entsprechen, wenn angegeben.
• Das maximale Drehmoment für alle Flanschschrauben muss
eingehalten werden.
• Sichern Sie die Flanschschrauben und Muttern
gegen Rohrschwingung.
• Das Gerät muss frei von mechanischen Spannungen
(Verdrehung, Verbiegung) installiert werden.
• Verwenden Sie Dichtungen, die aus einem Material sind,
das mit dem Messmedium und der Temperatur des
Messmediums kompatibel ist.
• Dichtungen dürfen nicht in den Durchflussquerschnitt
hineinragen, da anderenfalls die entstehenden Turbulenzen
die Genauigkeit des Geräts beeinflussen.
• Die Rohrleitung darf keine unzulässigen Kräfte und
Drehmomente auf das Gerät übertragen.
• Vergewissern Sie sich, dass die Temperaturgrenzwerte
während des Betriebs des Geräts nicht nach oben
korrigiert werden.
• Stellen Sie sicher, dass keine Kavitation (z. B. durch Ventile)
im Rohr des Durchflussmessers auftritt.
• Entfernen Sie die Dichtungsstopfen in den
Kabelverschraubungen erst direkt vor dem Anschluss
des elektrischen Kabels.
• Überprüfen Sie den korrekten Sitz der Dichtungen für die
Gehäuseabdeckung. Versiegeln Sie die Gehäuseabdeckung
sorgfältig. Deckelverschraubungen fest anziehen.
• Der Messumformer mit getrennter Bauform muss an einem
weitestgehend vibrationsfreien Ort installiert sein.
• Schützen Sie den Messumformer oder den Sensor vor
direktem Sonnenlicht. Falls erforderlich, bringen Sie einen
geeigneten Sonnenschutz an.
• Wenn Sie den Messumformer in einem Schaltschrank
installieren, stellen Sie sicher, dass ausreichende
Kühlung gewährleistet ist.
Wenn Sie einen Messumformer für die Fernmontage
verwenden, vergewissern Sie sich, dass die Seriennummer
auf dem Messwertaufnehmer und die Seriennummer auf
dem Messumformer, der an diesen Messwertaufnehmer
angeschlossen ist, übereinstimmen (gleiche Nummern)
4.1.2 Halterungen und Stützen
HINWEIS
Möglicher Geräteschaden!
Eine unsachgemäße Abstützung des Geräts kann zu einer
Verformung des Gehäuses und zur Beschädigung der internen
Magnetspulen führen.
Platzieren Sie die Halterungen am Rand des Gehäuses des
Messwertaufnehmers (siehe Pfeile in Abb. 7).

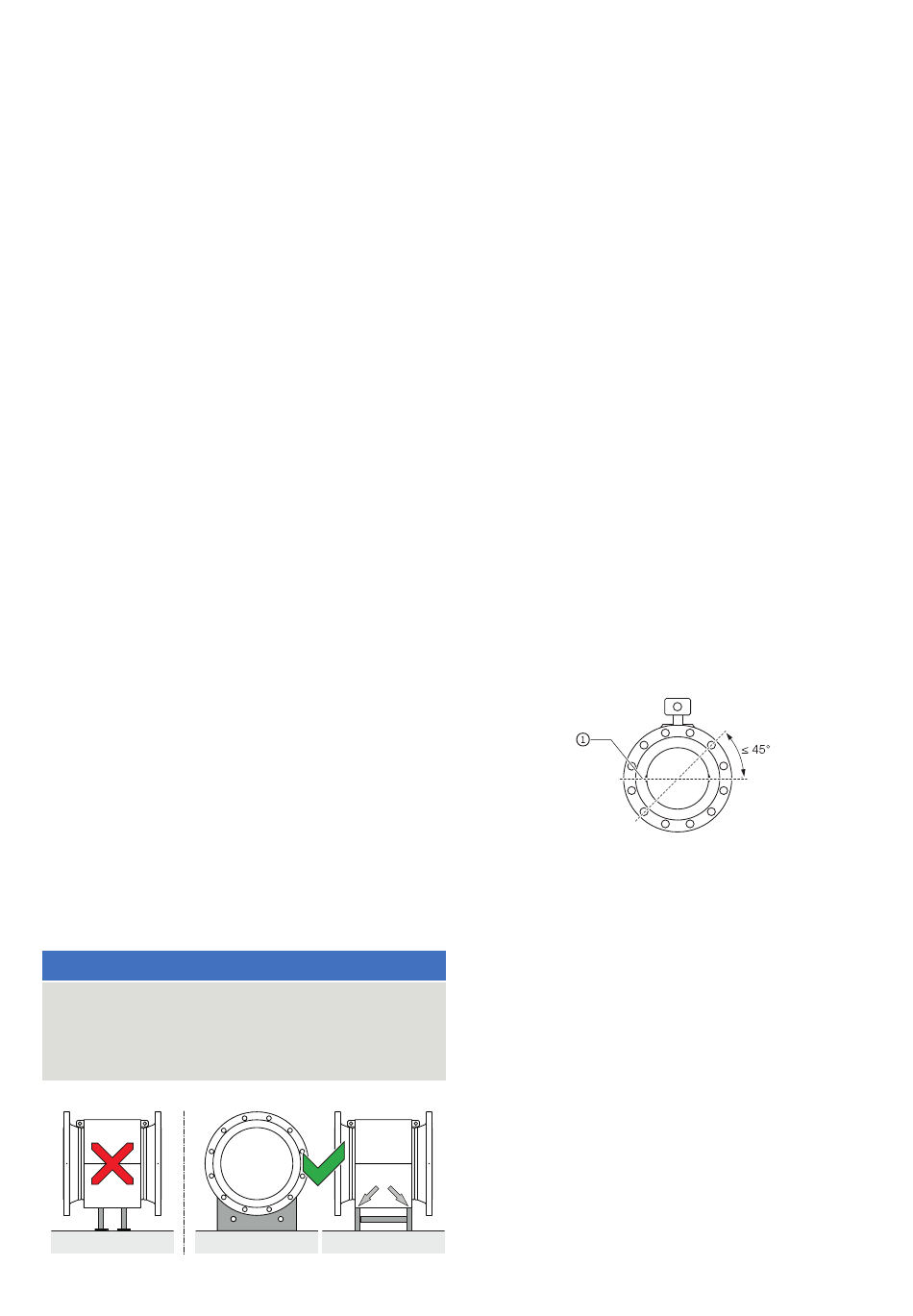

Abbildung 6 Stütze für Geräte mit Nennweiten größer als DN 400
Geräte mit Nennweiten größer als DN 400 müssen abgestützt auf
einem ausreichend tragfähigen Untergrund montiert werden.
4.1.3 Dichtungen
Die folgenden Angaben müssen bei der Installation der
Dichtungen beachtet werden:
• Um die besten Ergebnisse zu erzielen, sicherstellen,
dass die Dichtungen und das Messrohr konzentrisch sitzen.
• Um sicherzustellen, dass das Strömungsprofil nicht
verzerrt wird, dürfen die Dichtungen nicht in den
Rohrleitungsquerschnitt eingreifen.
• Die Verwendung von Graphit bei Flansch- oder
Prozessanschlussdichtungen ist verboten. Dies liegt daran,
dass sich in manchen Fällen eine elektrisch leitende Schicht
auf der Innenseite des Messrohrs bilden kann.
4.1.4 Geräte mit einer Hartgummi-, Weichgummiauskleidung
• Geräte mit einer Hartgummi-/Weichgummiauskleidung
müssen immer mit zusätzlichen Dichtungen ausgestattet sein.
• ABB empfiehlt die Verwendung von Dichtungen aus Gummi
oder gummiartigen Dichtungsmaterialien.
4.1.5 Geräte mit einer PTFE-, PFA- oder ETFE-Auskleidung
• Geräte mit einer PTFE-, PFA- oder ETFE-Auskleidung erfordern
im Allgemeinen keine zusätzlichen Dichtungen.
Das Gerät misst in beide Fließrichtungen. Werkseitig ist das Gerät
auf Vorwärtsdurchfluss eingestellt, wie in Abb. 10 gezeigt.
Achse der Elektrode
①
Elektrodenachse
Abbildung 7 Ausrichtung der Elektrodenachse
Die Elektrodenachse sollte, wenn irgend möglich, horizontal
stehen und darf maximal 45° von der Horizontalen abweichen.
