12. Inbetriebnahme

12.1 Testen des Betriebs

Bedienen Sie die Hebebühne und stellen Sie sicher, dass
sie beim Drücken der Drucktaste hochfährt und nach dem
Loslassen abstoppt. Überprüfen Sie die Trennschalter
für das Unterbrechen des Stroms zu den Drucktasten.
Kontrollieren Sie außerdem, ob der Kopfbaugruppen-
Schalter das Anheben und Absenken der Hebebühne
unterbricht, wenn er ausgelöst wird, und dass die
Hebebühne wieder mit Strom versorgt wird, sobald der
Schalter deaktiviert wurde.
Schmieren Sie vor Inbetriebnahme die Oberfläche
des Schlittens zwischen den Säulen und dem
i
Schlitten. Dies kann mit einer Bürste ausgeführt
12.1. Sicherheitsanweisungen für den Anschluss der
werden.Dies kann die Nutzungsdauer der
Stromkabel
Hebebühne deutlich verlängern.
12.2 Überprüfen des Hydrauliksystems
1. Stellen Sie den Hauptschalter auf EIN.
2. Fahren Sie die Hebebühne, durch Drücken der Tasten
Heben und Senken, mehrmals vollständig nach oben
und unten. Dadurch werden sämtliche Lufteinschlüsse im
Hydrauliksystem restlos beseitigt.
3. Drücken Sie die Aufwärts-Taste, um die Hebebühne
vollständig hochzufahren und lassen Sie den Motor für
5 Sekunden laufen. Bringen Sie sie dort zum Stehen
und überprüfen Sie sämtliche Schlauchanschlüsse. Falls
erforderlich, ziehen Sie sie fest und dichten Sie nach.
4. Führen Sie eine Sichtprüfung des hydraulischen und
pneumatischen Systems durch. Kontrollieren Sie dabei
sämtliche Leitungen und insbesondere die Kopplungen.
Es dürfen sich keine Undichtigkeiten finden.
5. Senken Sie die Hebebühne vollständig ab und prüfen Sie
den Hydraulikölstand. Dieser muss dem Maximalpegel
entsprechen.
6. Überprüfen Sie zum Abschluss, ob alle hydraulischen
Komponenten fest montiert sind.
12.3 Ölbefüllung und Entlüftung
Drücken Sie den Heben-Taster zum Anheben der
Hebebühne auf ca. 600 mm. Öffnen Sie dann die
Zylinderentlüftungen ca. um 2 Drehungen, Abb. 31.
Schließen Sie die Entlüftungen, sobald Flüssigkeit
herausströmt. Drücken Sie den Senkknopf, um die
Hebebühne abzusenken. Füllen Sie den Tank bis
zur MIN____ Markierung am Tank. Setzen Sie die
Einfüll-Entlüftungskappe ein.
12.4 Prüfen und Anpassen der
Ausgleichsseile
Heben Sie die Hebebühne an, um die Spannung
der Ausgleichsseile zu überprüfen. Fassen Sie
unter dem Schlitten die nebeneinander liegenden
Seile zwischen Daumen und Zeigefinger. Mit
einem Kraftaufwand von ca. 67 Nm sollten Sie die
Seile zusammenschieben können. Passen Sie die
Spannung an den oberen Seilbefestigungsklemmen
an (Abb. 63).
Abb. 63
12.5 Prüfen und Anpassen des
Verriegelungsseils für M-Serie
1. Heben Sie die Schlitten über die erste
Verriegelungsposition an und senken Sie sie dann
auf die Verriegelungen ab.
2. Überprüfen Sie, ob die Verriegelungen vollständig
eingerastet sind, wenn der Verriegelungshebel
freigegeben wird. Stellen Sie sicher, dass der
Schlitten auf der Verriegelungsknarre ruht.
3. Heben Sie die Schlitten vollständig aus
den Verriegelungen, betätigen Sie den
Verriegelungshebel und überprüfen Sie, ob die
Verriegelungen vollständig ausgerückt sind.
4. Nehmen Sie die erforderlichen Einstellungen vor,
falls erforderlich, siehe Abb. 66, prüfen Sie erneut
die Verriegelungsfunktion. Der Verriegelungsgriff
muss an der Oberseite des Abdeckungsschlitzes
der Verriegelungssteuerung positioniert werden,
Abb. 65.
5. Ziehen Sie die Steuerplatte nach unten, und
stellen Sie sicher, dass die Verriegelungsknarre
selbst sich nicht bewegt, um den Abstand
zwischen Steuerplattenschlitz und
Verriegelungsknarrenstift zu beseitigen (Abb. 64).
Lösen Sie die Klemme und spannen Sie das Seil
straff. Ziehen Sie die Klemme fest.
59
A

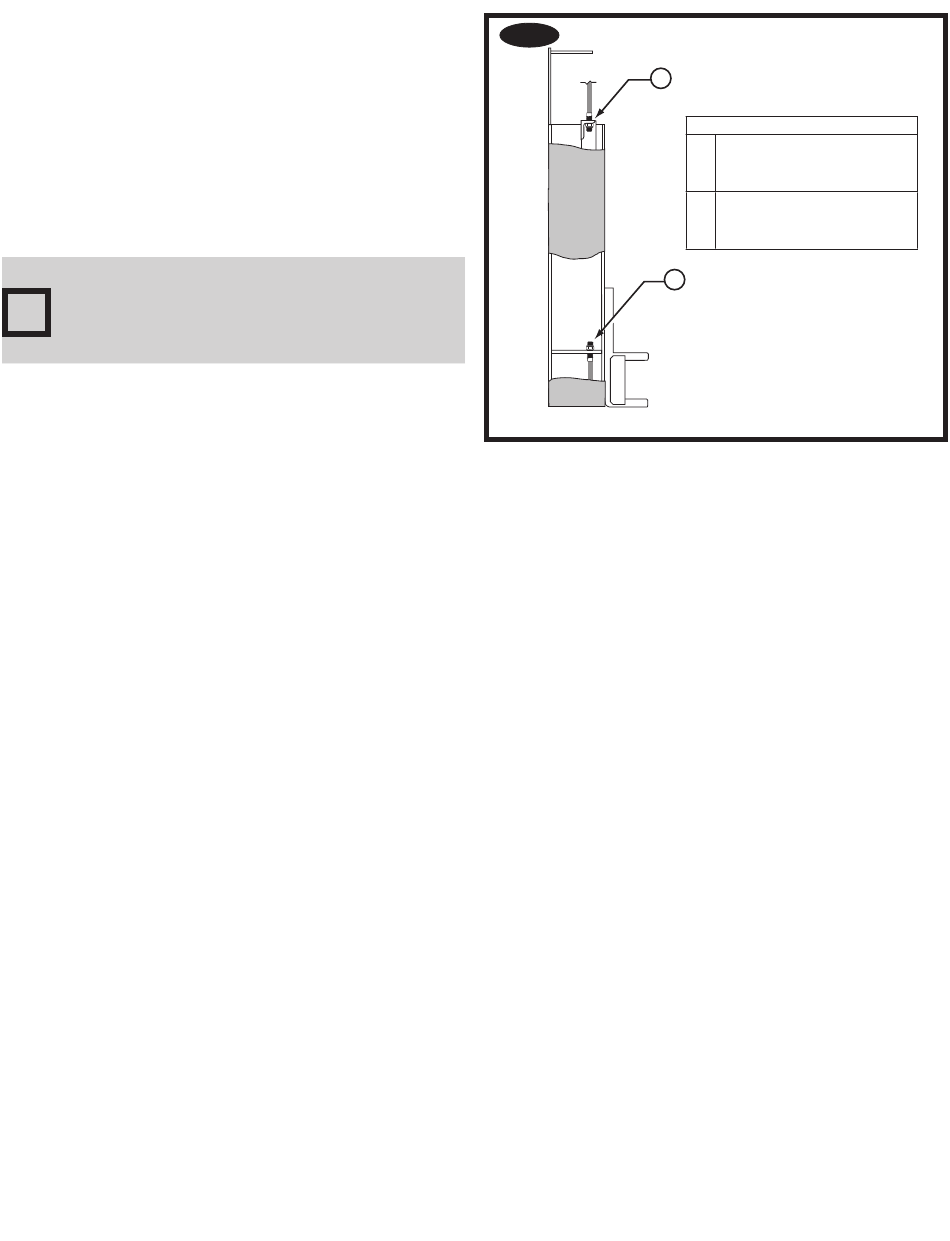

Abb. 63 Ausschnitt
A Obere Seilbefestigungs-
klemme und 5/8" Nylon-
Sicherungsmutter.
B Untere Seilbefestigungs-
klemme und 5/8" Nylon-
Sicherungsmutter.
B
