Rotary SPOA30 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rotary Anleitungen
  4. Hebebühnen
  5. SPOA30
  6. Bedienungsanleitung

Rotary SPOA30 Bedienungsanleitung

Serie e und m 600 serie e und m 600/700 2-säulen-überflur-hebebühne
Vorschau ausblenden Andere Handbücher für SPOA30:
Inhaltsverzeichnis

Werbung

Quicklinks

Sicherheitsanweisungen ....................................................................................................2
Hebebühnen-Bedienelemente ...................................................................................... 3-4
Betriebsanleitung ............................................................................................................ 5-7
Inspektion und Wartung für Bediener ..............................................................................8
Störungsbehebung für Bediener ................................................................................... 8-9
Störungsbehebung für qualifizierte Kundendienstvertreter ................................. 10-11
Einstellen der Synchronisations-Seilzüge ............................................................... 12-13
Anweisungen zum manuellen Absenken .......................................................................14
Konformitätserklärung ......................................................................................................15
MONTEUR: Legen Sie dieses Handbuch wieder zur Dokumentation zurück, und geben Sie sie
dem Eigentümer/Betreiber der Hebebühne.
© June 2008 by Rotary Lift.
CO6962.4
SPOA30/SPOA40/SPO40
Serie E und M 600
SPO54
Serie E und M 600/700
2-Säulen-Überflur-Hebebühne

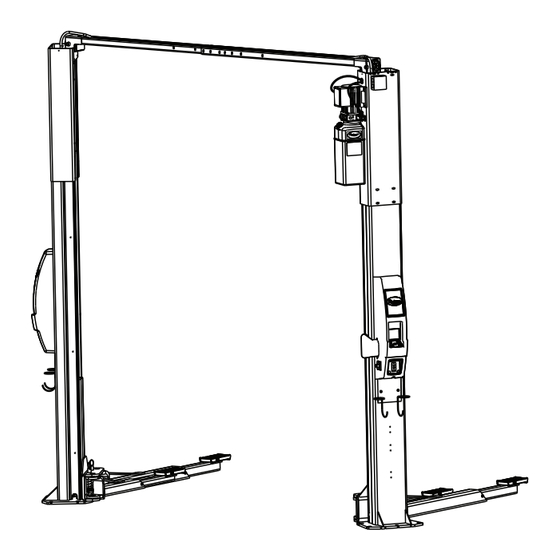

SPOA30-Serie Tragkraft: 3.100kg (775 kg pro Arm)
SPOA40-Serie Tragkraft: 4.000kg (1.000kg pro Arm)
SPO40-Serie Tragkraft: 4.000kg (1.000kg pro Arm)
SPO54-Serie Tragkraft: 5.400kg (1.350kg pro Arm)
