Abb. 6
F
3.2
Arbeitsbereich, Gefahrenzonen

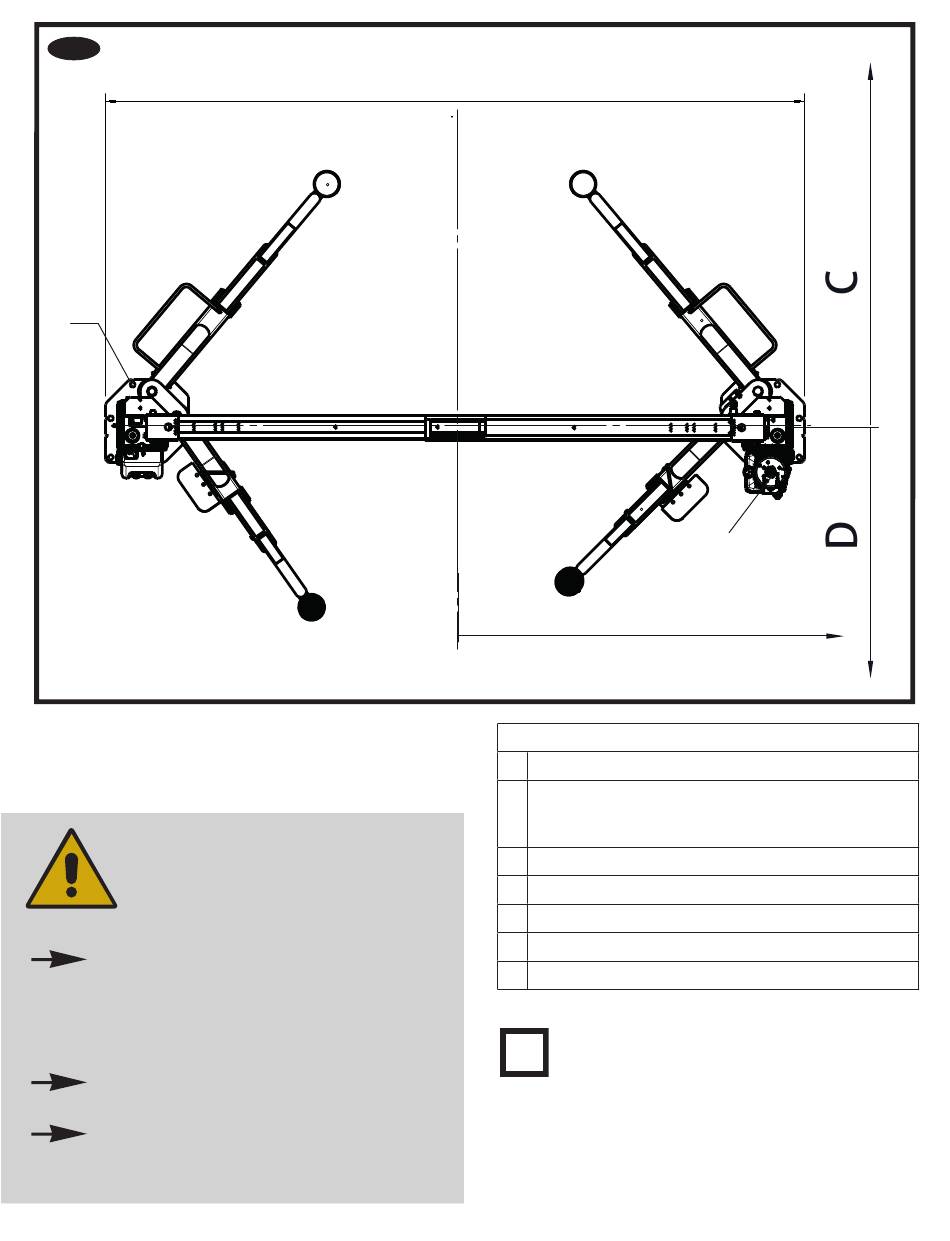

Abbildung 6: Arbeitsbereich, Gefahrenzonen.
Bei unsachgemäßem Verhalten
besteht Verletzungsrisiko innerhalb
der Gefahrenzone der Säulen-
Hebebühne.
WARNUNG
Halten Sie sich nur dann im
Gefahrenbereich auf, wenn Sie
eingearbeitet, instruiert und
diesem Bereich zugewiesen
wurden.
Halten Sie den Arbeitsbereich
sauber.
Halten Sie Fluchtwege frei, damit
Sie die Gefahrenzone im Notfall
schnell verlassen können.
A
B
A 3301 mm/3221 mm, Details siehe Kapitel 7, Technische Daten.
B Minimum 1800 mm bis zum nächsten Hindernis oder zur nächs-
ten Arbeitsbucht. Minimum 2548 mm bis zur nächsten Wand
(800 mm breiter Weg wird empfohlen)
C Minimum 4572 mm bis zum nächsten Hindernis.
D Minimum 2743 mm bis zum nächsten Hindernis
E Hydraulikaggregat
F (10) 20-mm-Anker oder gemäß den Anforderungen.
Hebebühnenstandort: Verwenden Sie den
i
Architekturbauplan, wenn vorhanden, um
den Standort der Hebebühne zu bestimmen.
Abb. 6 zeigt die Abmessungen einer
typischen Werkstattbucht.
14
E
Abb. 6 Ausschnitt
