Rotary SPOA3T-5 Betriebs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Rotary Anleitungen
  4. Hebebühnen
  5. SPOA3T-5
  6. Betriebs- und wartungsanleitung

Rotary SPOA3T-5 Betriebs- Und Wartungsanleitung

700 serie 2-säulen-überflur-hebebühne
Vorschau ausblenden Andere Handbücher für SPOA3T-5:
Inhaltsverzeichnis

Werbung

Quicklinks

Inhalt .....................................................................................................................................
Sicherheitsanweisungen ...............................................................................................2
Hebebühnen-Bedienung .................................................................................................3
Betriebsanweisungen ...................................................................................................4
Inspektions- und Wartungsanweisungen für Bediener ...........................................7
Störungsbehebung für Bediener ...................................................................................8
Störungsbehebung für autorisiertes Wartungspersonal ........................................10
Einstellen der Synchronisations-Seilzüge ................................................................12
Anweisungen zum manuellen Absenken ..................................................................13
INSTALLATEUR: Dieses Handbuch bitte wieder zur Dokumentation zurücklegen und dem
Hebebühnenbesitzer/-betreiber geben
c October 2012 by Rotary Lift. Alle Rechte vorbehalten. CO6241.14

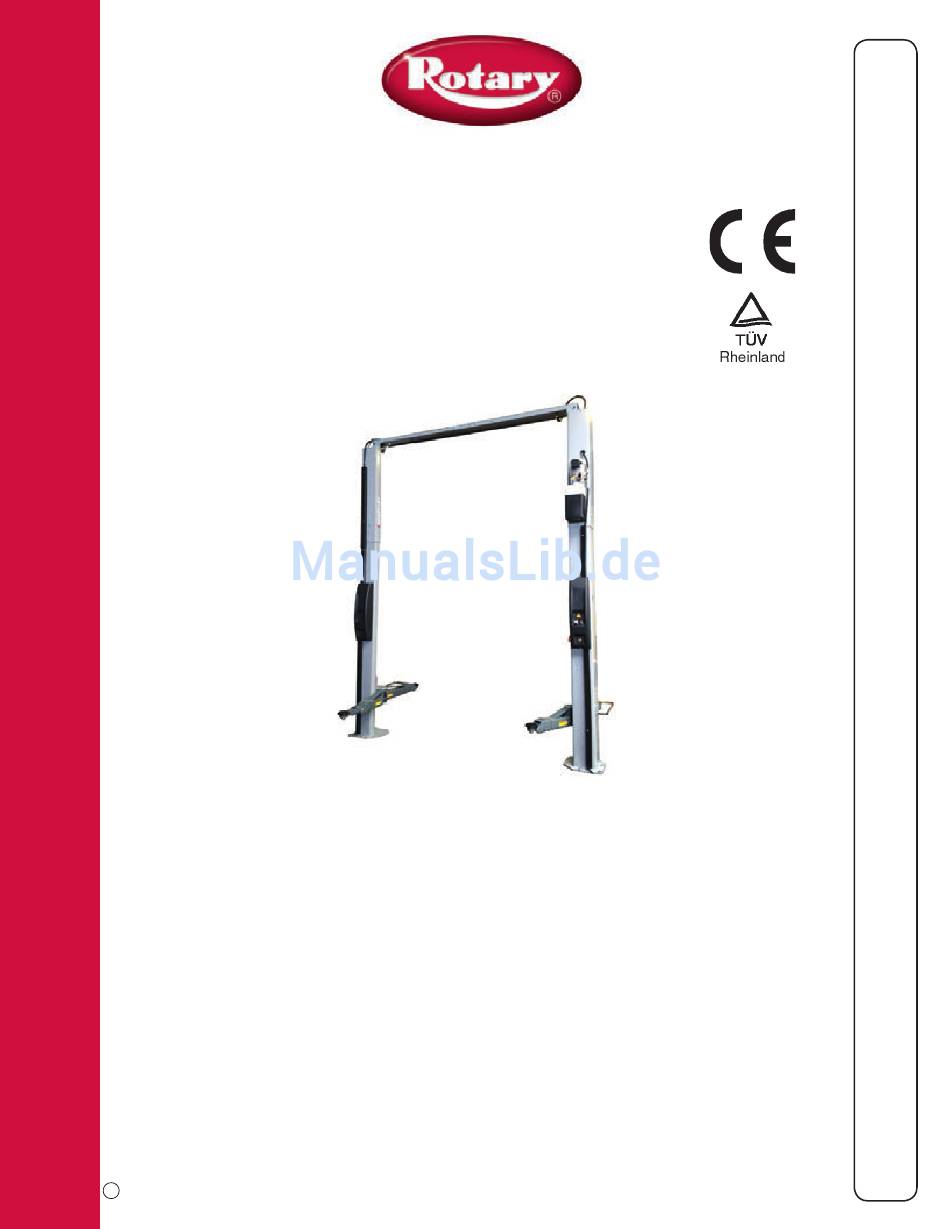

SPOA3T-5
700 Serie
2-Säulen-Überflur-Hebebühne
SPOA3T Serie Tragkraft:
3500 kg
LP20324
B
B
E
E
T
T
R
R
I
I
E
E
B
B
S
S
-
-
&
&
W
W
A
A
R
R
T
T
U
U
N
N
G
G
S
S
A
A
N
N
L
L
E
E
I
I
T
T
U
U
N
N
G
G
OM20174
Rev. F 09/2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotary SPOA3T-5

Inhaltszusammenfassung für Rotary SPOA3T-5

  • Seite 1: Inhaltsverzeichnis

    Störungsbehebung für autorisiertes Wartungspersonal ........10 Einstellen der Synchronisations-Seilzüge ..............12 Anweisungen zum manuellen Absenken ..............13 INSTALLATEUR: Dieses Handbuch bitte wieder zur Dokumentation zurücklegen und dem Hebebühnenbesitzer/-betreiber geben LP20324 OM20174 c October 2012 by Rotary Lift. Alle Rechte vorbehalten. CO6241.14 Rev. F 09/2014...

  • Seite 3: Eg-Konformitätserklärung

    Name und Anschrift des Herstellers Name und Anschrift seines in der EU niedergelassenen Bevollmächtigten Name and address of the manufacturer: his authorised representative in EU Rotary Lift BlitzRotary GmbH 2700 Lanier Drive Hüfinger Str.55 Madison, IN, 47250 USA 78199 Bräunlingen, Germany Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde;...

  • Seite 4: Diese Hebebühne Darf Nur Für Fahrzeuge Ohne Insassen Verwenden

    NIEMALS nur ein Ende, eine Ecke oder eine Seite des Fahrzeugs anhe- ben. Unter Einhaltung der zulässigen Tragfähigkeit darf die Lastverteilung der vorderen zu den hinteren Aufnahmepunkten das Verhältnis von 3:2 bzw. 2:3 nicht überschreiten. MODELL TRAGLAST SPOA3T-5 3500 kg Hebebühnen-Serie (7720 lbs.)

  • Seite 5: Hebebühnen-Bedienung

    Hebebühnen-Bedienung M-VERSION: TS/ TC-VERSION: Abb. 1 E-Stoppschalter- (In der OFF-Position kann ein Schloss angebracht werden, um unbefugten Hebebühnenbetrieb zu verhindern) Hebebühne anheben Hebebühne absenken Hebebühne bis zur Arretierung absenken mechanische Entriegelung...

  • Seite 6: Betriebsanweisungen

    BETRIEBSANWEISUNGEN Überflur-Karosseriehebebühne Vorsicht Um Verletzungen von Personen und/oder Beschädigungen von Sachgütern zu vermeiden, sollte die Hebebühne nur von geschultem Personal bedient werden. Machen Sie sich nach dem Durchlesen dieser Anweisungen bei mehreren Betriebs- durchläufen mit der Hebebühnen-Bedienung vertraut, bevor Sie ein Fahrzeug auf die Hebebühne laden. Wichtig Das Fahrzeug IMMER mit allen vier (4) Adaptern anheben! NIEMALS nur ein Ende, eine Ecke oder eine Seite des Fahrzeugs anheben.
  • Seite 7 empfohlenen Hebepunkten sind. • Das Platzieren, Laden und Anheben wiederholen, falls das Fahrzeug instabil ist. 4. Während der Hebebühnenbenutzung: • Extreme Erschütterungen des Fahrzeugs vermeiden, während es sich auf der Hebebühne befindet. • Immer Sicherheitsständer je nach Notwendigkeit verwenden, wenn schwere Komponenten entfernt oder angebracht werden.

  • Seite 8: Typische Aufnahme Punkte

    Typische Aufnahme Punkte Hebebühnen- aufnahme Außenrahmen Vorsicht Die meisten Spezialfahrzeuge oder modifizierten Fahrzeuge können nicht auf einer Karosseriehebebühne angehoben werden. Nehmen Sie mit LkW (Pick-up) dem Fahrzeughersteller Kontakt auf, um Informationen über das Anheben des Fahrzeugs zu erhalten. Selbsttragende Karosserie Stummelrahmen Abb.

  • Seite 9: Inspektions- Und Wartungsanweisungen Für Bediener

    Servicemitarbeiter benachrichtigen. • Täglich: Klinken auf Funktion und Verformungen überprüfen. • Alle Schilder auf der Hebebühne ersetzen, die nicht mehr Wenn sie verformt sind, vor Ort einen Servicemitarbeiter lesbar sind oder fehlen. Aufkleber (Schilder) können bei benachrichtigen. Rotary Lift nachbestellt werden.

  • Seite 10: Störungsbehebung Für Bediener

    STÖRUNGSBEHEBUNG FÜR BEDIENER Auf-Schalter wird gedrückt, aber Hebebühne wird nicht angehoben. Störung Ursache Gegenmaßnahme Schalter wird gedrückt, aber 1. Bedienung funktioniert nicht. 1. Wenn Sie Hilfe benötigen, bitte nichts geschieht. Servicemitarbeiter kontaktieren. Motor läuft nicht (beide Säulen). 1. Falsche Stromzufuhr zur 1.

  • Seite 11: Reperatur-Wartung

    REPERATUR-WARTUNG (WARTUNG AUTORISIERT VON QUALIFIZIERTEM SERVICEPERSONAL) • Alle Energiequellen abschalten, bevor mit einer Reparatur • Abgenutzte Teile (wenn notwendig) nur durch Original Rotary- begonnen wird. Teile ersetzen. • Hebebühne NICHT ohne vorheriges schriftliches • Spannung der Synchronisationsseilzüge den Hebebühnen- Einverständnis des Herstellers in irgendeiner Art Installationsanweisungen entsprechend angleichen.

  • Seite 12: Störungsbehebung Für Autorisiertes Wartungspersonal

    Hebebühne absenken und Tank füllen Sperrklinken-Magneten werden extrem 1. Keine Ursache. 1. Keine Gegenmaßnahmen, dies ist heiß, wenn die Hebebühne abgesenkt normal. wird. Hinweis: Beilagendicke von 51mm ist möglich mit optionalem Beilagen-Kit #FC5393. Nehmen Sie mit Ihrem autorisierten Rotary- Reparaturservice Kontakt auf.
  • Seite 13 STÖRUNGSBEHEBUNG FÜR AUTORISIERTES WARTUNGSPERSONAL Auf Schalter wird gedrückt, aber Hebebühne wird nicht angehoben. Störung Ursache Gegenmaßnahme Schalter wird gedrückt, aber nichts geschieht. 1. Bedienung funktioniert nicht. 1. Bedienung ersetzen.. Motor läuft nicht (beide Säulen). 1. Falsche Stromzufuhr zur 1. Korrekte Stromzufuhr zum Motor. Stromversorgungseinheit.

  • Seite 14: Einstellen Der Synchronisations-Seilzüge

    EINSTELLEN DER SYNCHRONISATIONS-SEILZÜGE drücken und Hebebühne anheben, um Spannung der Synchronisations-Seilzüge zu überprüfen. Unter dem Schlitten angrenzende Seilzüge zwischen Daumen und Zeigefinger halten, mit ca.67N (Abb.4) die Seilzüge einfach zusammen ziehen. An oberen Befestigungen anpassen (Abb.5). Abb. 4 Abb. 6 Detail Obere Seilzug-Befestigungsplatte und 1/2“...

  • Seite 15: Manuelles Absenken Der Hebebühne

    MANUELLES ABSENKEN DER HEBEBÜHNE Wenn die Hebebühne angehoben ist und der Strom ausfällt, ist es wichtig zu wissen, wie man die Hebebühne manuell absenkt. Sicherstellen, dass der Arbeitsbereich frei von störenden Gegenständen ist und dass sich keine nicht autorisierten Personen dort aufhalten.
  • Seite 16 Diese Seite ist absichtlich leer.
  • Seite 18 Geschultes Bedienpersonal und regelmäßige Wartung gewährleisten ein zufriedenstellendes Betriebsverhalten Ihrer Rotary-Hebebühne. Ersatzteile: Siehe Ersatzteilverzeichnis in den Unterlagen für den Monteur. Bestellen Sie Originalersatzteile von Rotary bei Ihrem nächstgelegenen autorisierten Ersatzteilhändler. Wartungsunterstützung: Setzen Sie sich mit Ihrem örtlichen Rotary-Händler in Verbindung. Falls weitergehende Unterstützung erforderlich ist, setzen Sie sich unter einer der folgenden Telefonnummern mit Rotary Lift in Verbindung.

  • Seite 19: Seriennummer

    Prüfbuch für Hebebühne Typ: Serien Nummer: Baujahr: Betreiber: Tag der ersten Inbetriebnahme: Made in Germany BlitzRotary GmbH Telefon +49.771.9233.0 Hüfinger Straße 55 Telefax +49.771.9233.99 D-78199 Bräunlingen europe@rotarylift.com www.rotarylift.com...
  • Seite 20 Prüfungsbefund über die Prüfung vor der ersten Inbetriebnahme durch den Sachkundigen / Sachverständigen Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einer Inbetriebnahme stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift)
  • Seite 21 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 22 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 23 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 24 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 25 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 26 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 27 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 28 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 29 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)
  • Seite 30 Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung Die Hebebühne wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine/folgende*) Mängel festgestellt. Prüfumfang Noch ausstehendel Teilprüfungen Einem Weiterbetrieb stehen keine*) Bedenken entgegen, Nachprüfung ist nicht*) erforderlich. Der Sachkundige/Sachverständige ( Ort, Datum) ( Unterschrift) Name und Anschrift (in Druckbuchstaben)

  • Seite 31: Umbauten Und Wesentliche Instandsetzungsarbeiten

    Umbauten und wesentliche Instandsetzungsarbeiten Datum/Name...
