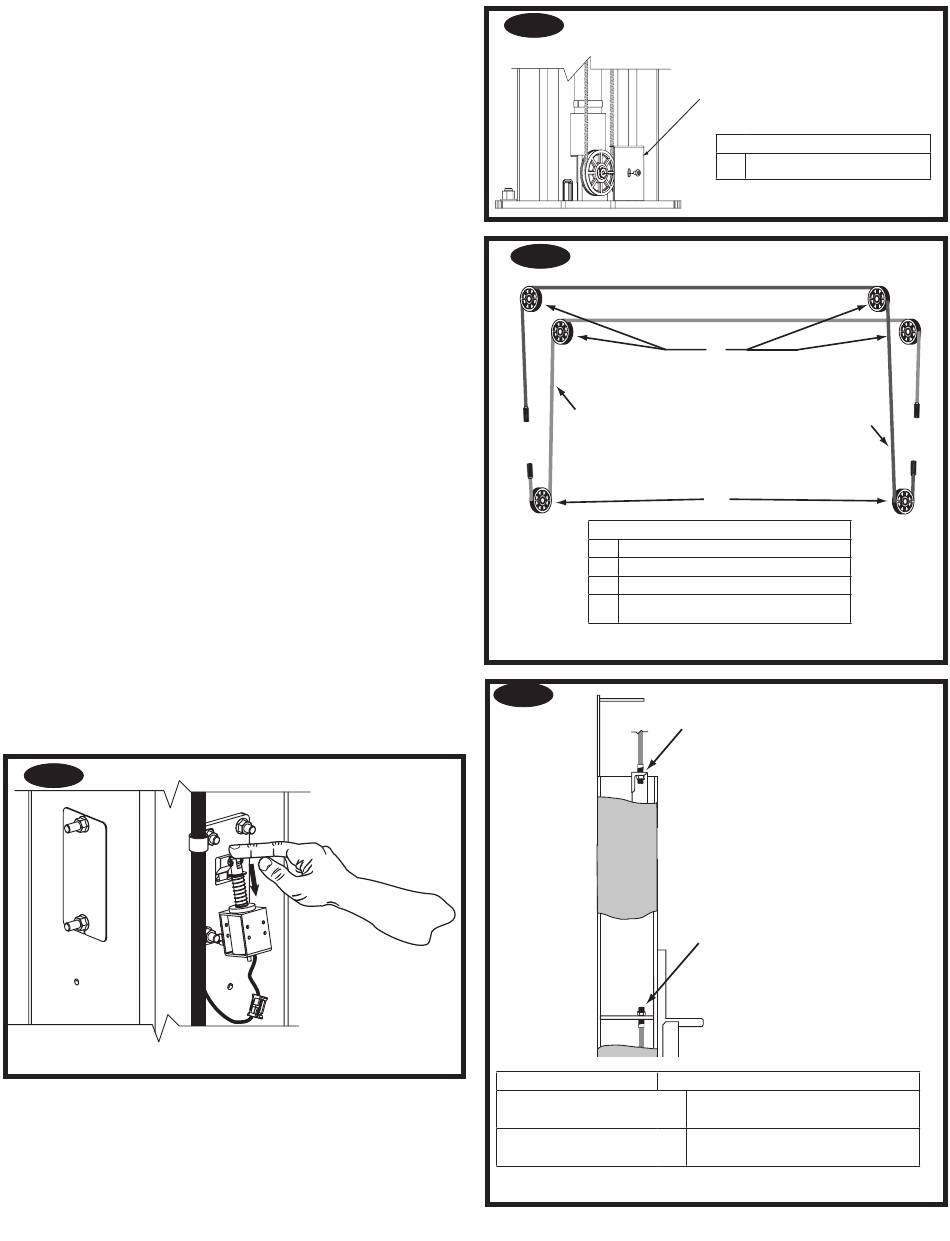

11.8 Installation der Ausgleichsseile
Hubchlitten anheben: Mit geeigneter Ausrüstung den
Schlitten in die unterste Verriegelungsposition anheben
und darauf achten, dass die Verriegelungsklinke sicher
eingerastet ist.
Hinweis:
Bei der Magnetspulenversion sollten Sie beim
Absenken des Schlittens den oberen Stift der
Magnetspule drücken, wie in Abb.35 dargestellt, 2 Seite
der Säulen,
Bei der M-Version ziehen Sie einfach den
Entriegelungsgriff nach unten.
1. Entfernen Sie die Rollenabdeckung, Abb. 36.
2
Allgemeine Anordnung der Seile siehe Abb. 37.
Führen Sie zunächst ein Seilende durch das kleine
Loch in der unteren Seilbefestigungsklemme, Abb. 38.
3
Führen Sie das Seil nach oben, bis das Ende aus der
oberen Schlittenöffnung ragt.
4
Führen Sie eine Nylon-Sicherungsmutter so auf
das Seilende, dass 13 mm des Endes aus der
Sicherungsmutter heraus ragen.
5
Ziehen Sie das Seil wieder abwärts, Abb. 38.
6
Führen Sie das Seil um die untere Seilrolle, dann
aufwärts und um die Kopfseilrolle, dann zur anderen
Säule und abwärts zum gegenüberliegenden Schlitten,
Abb. 37. Installieren Sie die Rollenabdeckung, Abb.36.
7
Befestigen Sie das Seilende an der oberen
Seilbefestigungsklemme. Ziehen Sie die
Sicherungsmutter ausreichend fest, um das Seil leicht
zu spannen.
8
Wiederholen Sie den Vorgang für das zweite
Seil. Stellen Sie die Spannung der beiden Seile
während der endgültigen Einstellungen im Kapitel 12
Inbetriebnahme ein.
Abb.35
Abb.36
Abb. 37
Abb.38
i F
. g
1
7
49
A
A
Abdeckung Seilrolle
A
B
D
Abb. 37 Detail
A
Obere Seilrollen
B
Seil 2
C
Seil 1
D
Untere Seilrollen
A
B
Abb. 38 Detail
A
Oberes Seilbefestigungende mit
12mm Sicherungsmutter.
B
Unteres Seilbefestigungende mit
13mm Sicherungsmutter..
Abb. 36 Detail
C
i F
. g
1
7
C
i F
. g
1
8
