SPOA30/SPOA40/SPO40/SPO54
Sicherheitsanweisungen ....................................................................................................2
Hebebühnen-Bedienung ................................................................................................ 3-4
Betriebsanweisungen .................................................................................................... 5-7
Inspektions- und Wartungsanweisungen für Bediener ................................................8
Störungsbehebung für Bediener ................................................................................... 8-9
Reparatur, Wartung und Inspektion für autorisiertes Wartungspersonal.......... 10-11
Einstellen der Synchronisations-Seilzüge ............................................................... 12-13
Anweisungen zum manuellen Absenken .......................................................................14
INSTALLATEUR: Dieses Handbuch bitte wieder zur Dokumentation zurücklegen und dem
Hebebühnenbesitzer/-betreiber geben
© October 2005 by Rotary Lift.
CO6211.30
E und M Serie
(600 Serie)

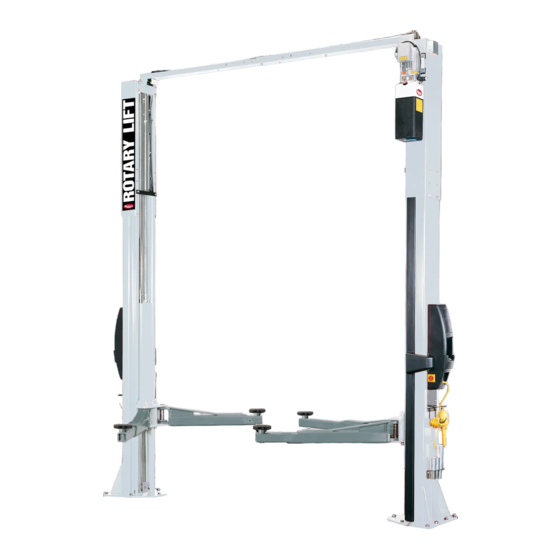

2-Säulen-Überflur-Hebebühne
SPOA30 Serie Tragkraft: 3,100kg (775 kg pro Arm)
SPOA40 Serie Tragkraft: 4,000kg (1,000kg pro Arm)
SPO40 Serie Tragkraft: 4,000kg (1,000kg pro Arm)
SPO54 Serie Tragkraft: 5,400kg (1350kg pro Arm)
