11.11 Installation von Dichtungen,
Abdeckung und Kabelabdeckung
i
Diese Dichtungen müssen für
einen besseren Schutz installiert
werden.
•

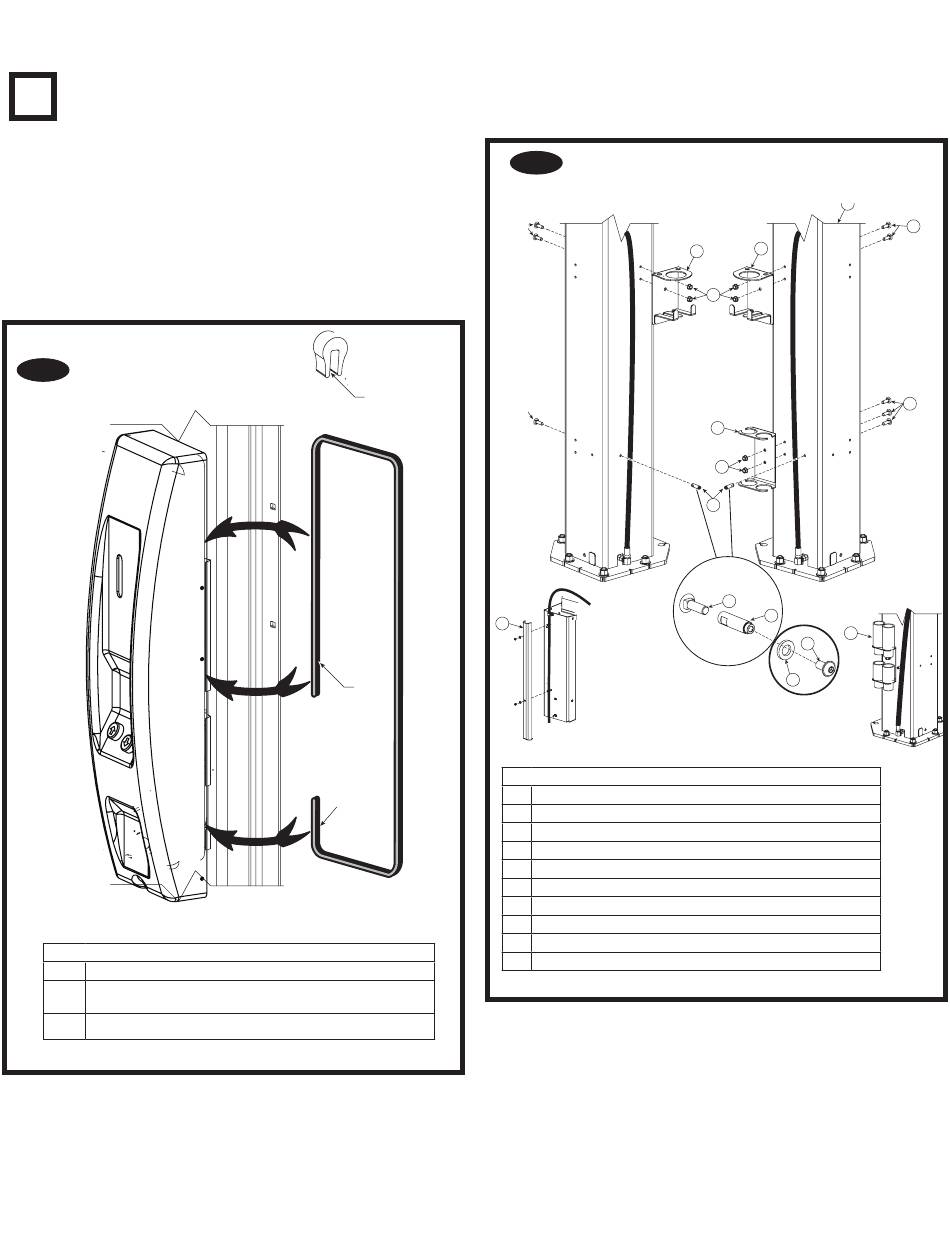

Verlegen Sie die Kunststoffdichtungen
in 4 Umdrehungen um die Kante der
Steuerungsabdeckung. Befestigen Sie die
Abdeckung an der Basisplatte an der Säule.
Drücken Sie sie mit der Hand fest, und befestigen
Sie sie dann mit der Schraube an der Rückplatte,
Abb. 48.
Abb. 48
Abb. 51 Ausschnitt
Gehäusedichtung
C1 Langes Gehäuse 1485 mm lang, FA7211-24Y
C2 Kurzes Gehäuse 127 mm lang, FA7211-25Y
C
C1
C2
Fig. 33
•
Installieren der untereren Abstandshalter für die
Kunststoffabdeckung, Abb. 49.
•
Installieren der Tool- und Adapterhalterung
(optional)
Abb. 49
B
B
H
Abb. 49 Detail
A Hubsäule mit Hydraulikaggregat
B M6 x 1.0 x 16mm Montagebolzen
C M6 x 1.0 Sicherungsmutter
D Tool Halter (Optional)
E Montageadapter
F Adapter Halterung( Optional)
G Installierte Verlängerungen
H Plastic Abdeckung
I Gummischeibe
J M6x10 Sechskantschraube mit Flansch
55
A
D
D
C
F
C
E
B
E
G
J
I
B
B
