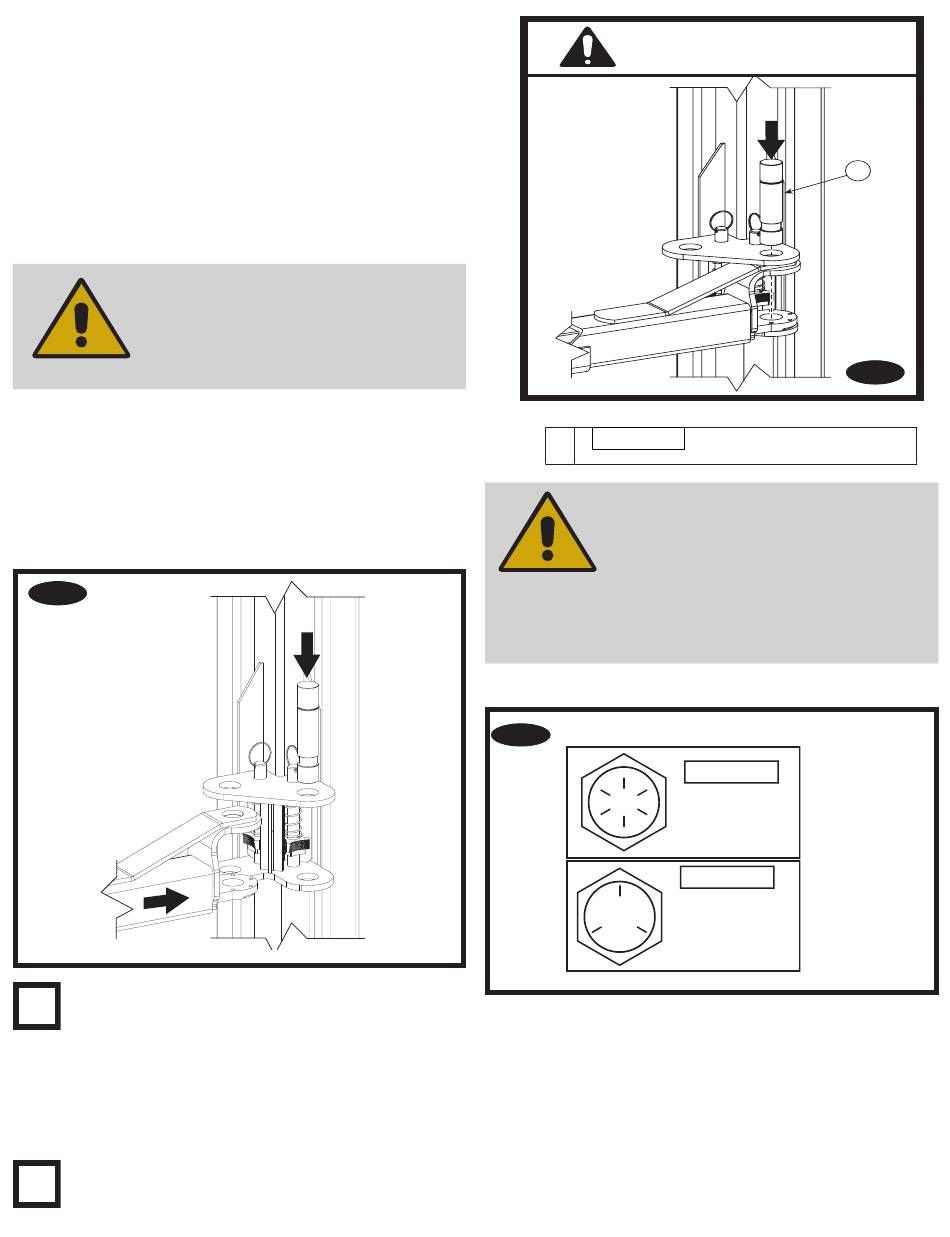

11.12 Installation der Arme und Tragarm-
verriegelung
Heben Sie die Schlitten auf die passende Höhe, bevor
•
Sie die Arme installieren. Schmieren Sie die Schwenk-
armstifte und -löcher mit Lithiumfett. Schieben Sie den
Arm in das Joch, Abb. 50. Installieren Sie den/die
Armstift(e) von 1-3/4" Durchmesser, Abb. 50. Nach der
Installation der Arme und Stifte installieren Sie die
•
Zahnscheiben wie folgt: Positionieren Sie
die Zahnscheiben an Arm und Stift, wie in Abb. 54
dargestellt. Vergewissern Sie sich, dass das mit TOP
markierte Zahnrad nach oben zeigt, Abb. 54.
TOP ist auf die Oberseite der Zahn-
scheibe geprägt.
Möglicherweise müssen Sie den Stift
12.1 Sicherheitsanweisungen für den Anschluss
vertikal bewegen, um die Zahnscheibe in
der Stromkabel
der Nut des Stiftes zu positionieren.
VORSICHT
• Installieren Sie dann die (3) 3/8"-16NC x 1-1/2"
Sechskantschrauben der Güteklasse 8 (insgesamt 12
für alle 4 Arme) und die 3/8" Federringe am Zahnrad
und am Arm, aber ziehen Sie sie nicht fest. Siehe Abb.
52, 53.
Ziehen Sie die Schrauben de Zahnscheibe mit 40–46 Nm
fest.
Abb. 50
Zum Überprüfen der Funktion der Armrückhaltungen
i
heben Sie den Schlitten ca.25 cm aus der abge-
senkten Stellung. Ziehen Sie den Stiftring nach oben
und stellen Sie die Arme auf die gewünschte Position
ein. Zum Aktivieren der Tragarmsicherung lassen
Sie den Stiftring nach unten fallen. Dadurch greifen
die Zähne der Zahnscheiben ineinander. Es kann
notwendig sein, den Arm leicht zu drehen, damit die
Zähne der Zahnscheiben einrasten.
i
Stift und Ring, Feder und Zahnsegment sind im
Hubschlitten vormontiert.
12.1. Sicherheitsanweisungen für den Anschluss der
Stromkabel
VORSICHT
Abb. 52
Fig. 27
56
Vorsicht
A
Quetschpunkt bei Installation
WICHTIG
für Hände, Hände fernhalten
Sobald der Arm im Joch installiert ist, ziehen Sie
den Betätigungsstift nach oben und schwenken
den Arm vollständig herum, und achten
dabei darauf, dass die Zahnscheibe und das
Zahnsegment immer zueinander ausgerichtet
im Eingriff bleiben. Falls sie nicht ausgerichtet
sind, entfernen Sie das Rückhaltezahnrad und
installieren Sie es in der entgegengesetzten
Position.
Achtung
Benutze Schrauben
Qualität 10.9 (Grad 8)
Wenn angegeben
Achtung
Alle Schrauben sind
Qualität 8.8 (Grade 5)
Wenn nicht anders
angegeben
A
Abb. 51
