Funktionsbeschreibung

Gerätesteuerung - Bedienelemente
5 Funktionsbeschreibung
5.1 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
AMP
sec
5
6
AMP%
7
8
sec
9
10
16

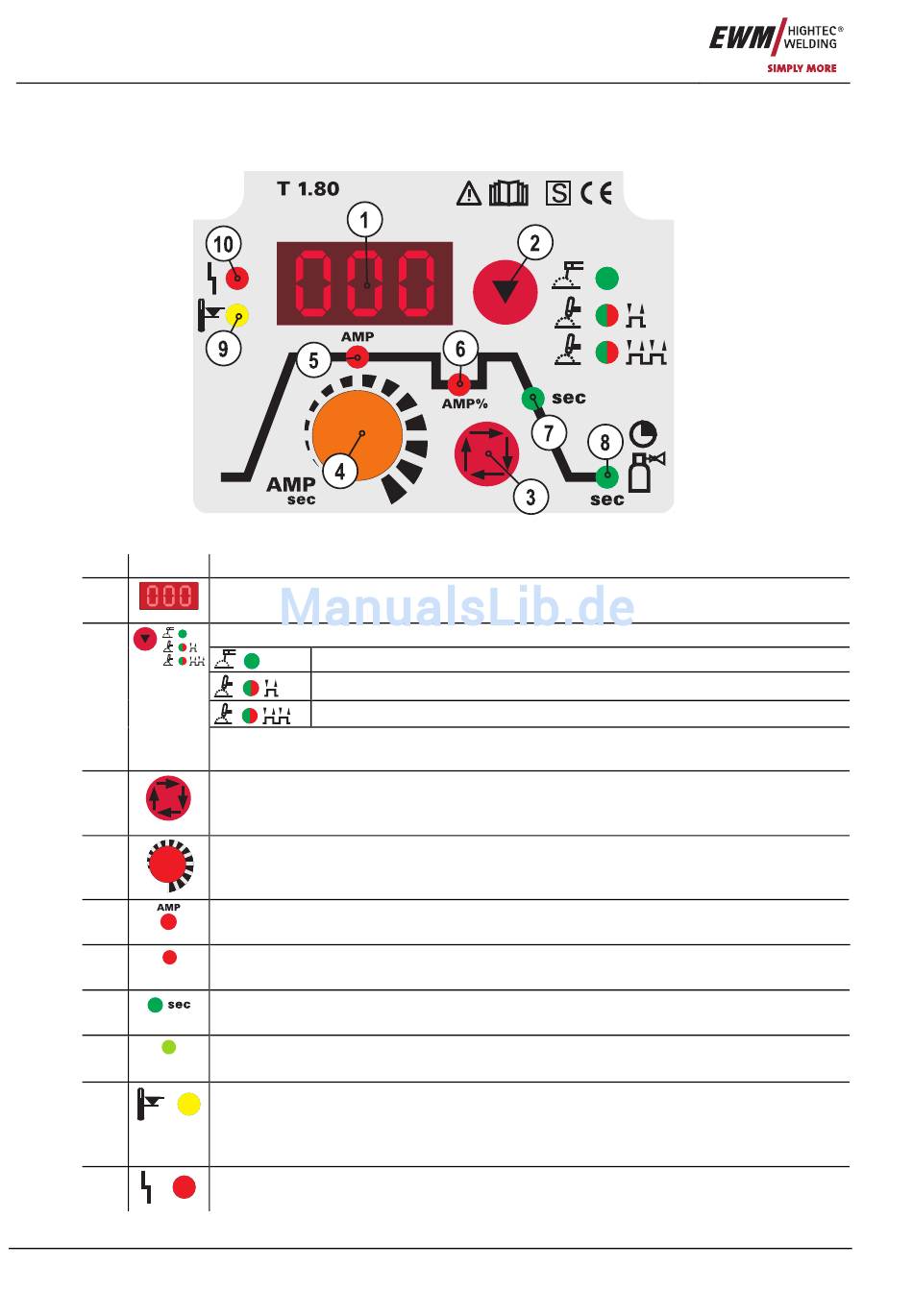

Abbildung 5-1
Beschreibung 0
Dreistelliges Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Taste „Anwahl Schweißverfahren"
E-Hand-Schweißen
WIG-Schweißen (Betriebsart 2-Takt)
WIG-Schweißen (Betriebsart 4-Takt)
Signalleuchte grün: HF-Zündung (berührungslos) eingeschaltet (ab Werk)
Signalleuchte rot: Liftarc-Zündung (Berührungszündung) eingeschaltet
Taste „Anwahl Schweißparameter"
Mit dieser Taste werden die Schweißparameter in Abhängigkeit vom verwendeten
Schweißverfahren und der Betriebsart angewählt.
Drehgeber „Schweißparametereinstellung"
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte
Hauptstrom
I min bis I max (1 A- Schritte)
Absenkstrom (WIG)
Einstellbereich 1 % bis 200 %. Prozentual abhängig vom Hauptstrom.
Down-Slope-Zeit (WIG)
Einstellbereich 0,0 s bis 20,0 s
Gasnachströmzeit (WIG)
Einstellbereich 0,0 s bis 20,0 s
Signalleuchte „Übertemperatur"
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte „Sammelstörung"
Fehlermeldungen siehe Kap. „Betriebsstörungen, Ursachen und Abhilfen"
