Die Schnittstellen; Funktionsbeschreibung Und Anschlußbelegung Automatenschnittstelle - EWM MIG series Betriebsanleitung

4 Beschreibung der Systemkomponenten
4.6

Die Schnittstellen

Die Schweißstromquellen zeichnen sich durch einen sehr hohen Sicherheitsstandard aus.
Dieser hohe Sicherheitsstandard wird auch in Verbindung mit Peripheriegeräten zum maschinellen
Schweißen erhalten, wenn diese Peripheriegeräte die gleichen Kriterien erfüllen, insbesondere im
Hinblick auf Isolation und Netzversorgung.
Gewährleistet ist dies bei Verwendung von Trafos nach VDE 0551.
Alle nachfolgend beschriebenen Schnittstellenkontakte im Kapitel 4.6.x sind maximal
belastbar mit:
4.6.1 Funktionsbeschreibung und Anschlußbelegung Automatenschnittstelle
Folgende Signale stehen an der 14 poligen Anschlußbuchse (A4) an Rückwand der
Stromquelle zur Verfügung:
•
Not-Aus" - Signal :
An der Anschlußbuchse kann als Not-Aus-Geber ein Öffner-Kontakt angeschlossen werden.
Interne Not-Aus - Schleife wird durch Herausnehmen des Jumpers JP 1 aufgetrennt und kann
dadurch wirksam werden.
Öffnen des Kontaktes bewirkt, daß die Stromquelle definiert ausgeschaltet wird.
•
Sammelstörung :
Ein potentialfreier Kontakt meldet dem Roboter oder der Vorrichtung, wenn die Stromquelle eine
Störung ( Sammelstörung ) z. B. Überspannung, Übertemperatur hat.
geschlossener Kontakt
offener Kontakt
•
Strom - fließt - Signal I > 0 :
Ein potentialfreier Kontakt meldet dem Roboter oder der Vorrichtung, wenn der Lichtbogen
gezündet hat.
geschlossener Kontakt
offener Kontakt
+15V/-15V 100mA
TRDC3
JP1
K2 K2
K1 K1
bedeutet
bedeutet
bedeutet
bedeutet

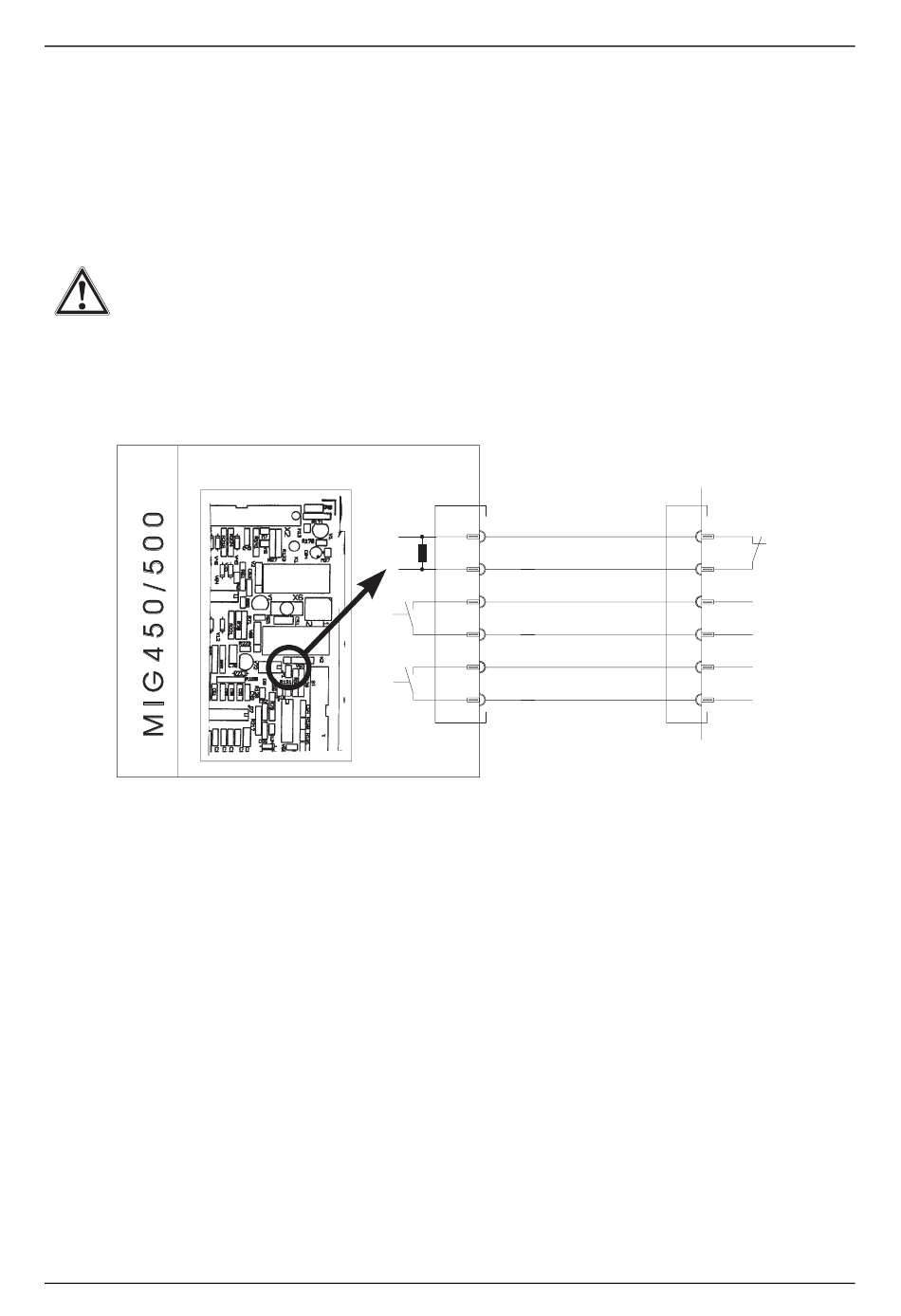

X13/9
Not/Aus
X13/10
Not/Aus
X13/13
Störung
X13/14
Störung
X13/15 IGR0
X13/16
IGR0
Kontakt 8 und 11
Kontakt 9 und 14
Sammelstörung in der Stromquelle
Stromquelle betriebsbereit
Kontakt 10 und 13
I > 0 Lichtbogen gezündet
I = 0 Lichtbogen aus
4/21
Rückseite Rückseite
Not/Aus
Xx8 Xx8
Xx11 Xx11 Not/Aus
Xx9 Xx9
Störung
Xx14 Xx14
Störung
Xx10 Xx10 IGR0
Xx13 Xx13
IGR0
