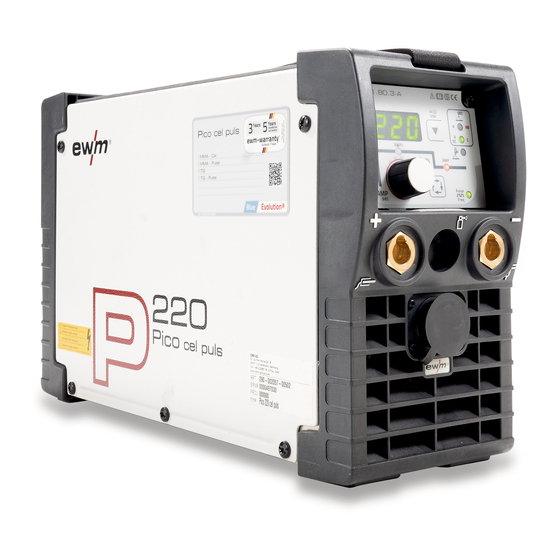

- Seite 1 Betriebsanleitung Schweißgerät Pico 220 cel puls Pico 220 cel puls vrd (AUS) Pico 220 cel puls vrd (RU) 099-002057-EW500 21.01.2016...
-
Seite 2: Allgemeine Hinweise
Einsatzort sowie dem Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der Anlage beschränkt. Jegliche weitere Haftung, gleich welcher Art, wird ausdrücklich ausgeschlossen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Sicherheitshinweise ..........................5 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 5 Symbolerklärung ..........................6 Allgemein ............................7 Transport und Aufstellen ......................11 ... - Seite 4 Softwareversion der Gerätesteuerung anzeigen ................. 42 Schweißparameter auf Werkseinstellung zurücksetzen .............. 42 Technische Daten ..........................43 Pico 220 cel puls .......................... 43 Zubehör ..............................44 Transportsysteme ........................44 ...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Technische Besonderheiten, die der Benutzer beachten muss. Richtig Falsch Betätigen Nicht Betätigen Betätigen und Halten Drehen Schalten Gerät ausschalten Gerät einschalten Menüeinstieg ENTER Navigieren im Menü NAVIGATION Menü verlassen EXIT Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen... -
Seite 7: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6! • Schweißleitungen vollständig abwickeln! •... - Seite 8 Sicherheitshinweise Allgemein WARNUNG Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
- Seite 9 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
- Seite 10 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
-
Seite 11: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •... -
Seite 12: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.4.1 Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. -
Seite 13: Bestimmungsgemäßer Gebrauch
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 14: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 4-1 Pos. Symbol Beschreibung Transportgurt > siehe Kapitel 5.3.1 Gerätesteuerung > siehe Kapitel 4.3 Anschlussbuchse, Schweißstrom „-“ • WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner • E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung Anschlussbuchse, Schweißstrom „+“ •... -
Seite 15: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 Pos. Symbol Beschreibung Hauptschalter, Gerät Ein/Aus Eintrittsöffnung Kühlluft Netzanschlusskabel > siehe Kapitel 5.6 099-002057-EW500 21.01.2016... -
Seite 16: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente T 1.80.3-A STBY AMP% Pulse Freq Abbildung 4-3 Pos. Symbol Beschreibung Signalleuchte Sammelstörung Fehlermeldungen > siehe Kapitel 7 Signalleuchte Übertemperatur Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne weitere Maßnahmen weitergeschweißt werden. - Seite 17 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drucktaste Schweißverfahren / Energiesparmodus E-Hand-Schweißen WIG-Schweißen Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.10. Drucktaste Schweißverfahren / Energiesparmodus Anwahl Schweißverfahren E-Hand / Einstellung Elektrodentyp: Signalleuchte leuchtet grün= Elektrodentyp rutil...
-
Seite 18: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •... -
Seite 19: Werkstückleitung, Allgemein
Aufbau und Funktion Werkstückleitung, Allgemein Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Anschluss der Werkstückleitung! Farbe, Rost und Verschmutzungen an Anschlussstellen behindern den Stromfluss und können zur Erwärmung von Bauteilen und Geräten führen! • Anschlussstellen reinigen! • Werkstückleitung sicher befestigen! • Konstruktionsteile des Werkstücks nicht als Schweißstromrückleitung benutzen! •... -
Seite 20: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Hinweise zum Verlegen von Schweißstromleitungen Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervorrufen! Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinanderliegend, parallel führen. Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca. - Seite 21 Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden! Abbildung 5-3 Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen. Schlaufen vermeiden! Kabellängen grundsätzlich nicht länger als nötig. Überschüssige Kabellängen mäanderförmig verlegen. Abbildung 5-4 099-002057-EW500 21.01.2016...
-
Seite 22: Netzanschluss
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. -
Seite 23: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Wechseln von abgebrannten oder neuen Stabelektroden • Gerät am Hauptschalter ausschalten. • Geeignete Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. •... -
Seite 24: Schweißaufgabenanwahl
Aufbau und Funktion E-Hand-Schweißen 5.7.2 Schweißaufgabenanwahl AM P AM P% Abbildung 5-7 Pos. Symbol Beschreibung Drucktaste Schweißverfahren / Energiesparmodus Anwahl Schweißverfahren E-Hand / Einstellung Elektrodentyp: Signalleuchte leuchtet grün= Elektrodentyp rutil Signalleuchte leuchtet rot= Elektrodentyp rutilbasisch Signalleuchte leuchtet grün= Elektrodentyp basisch/rutilcellulose Signalleuchte leuchtet rot= Elektrodentyp cellulose Anwahl Schweißverfahren WIG... -
Seite 25: Mittelwertpulsen
Aufbau und Funktion E-Hand-Schweißen 5.7.3 Mittelwertpulsen Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert (AMP), ein Pulsstrom (Ipuls), eine Balance ( ) und eine Frequenz ( ) vorzugeben ist. Der eingestellte Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter prozentual zum Mittelwertstrom (AMP) vorgegeben. - Seite 26 Aufbau und Funktion E-Hand-Schweißen Abbildung 5-9 Anzeige Einstellung / Anwahl Pulsschweißen (Mittelwertpulsen) Funktion eingeschaltet Funktion ausgeschaltet (ab Werk) Puls-Frequenz Einstellbereich 0,2 Hz bis 500 Hz, ab Werk 1,2 Hz Parametereinstellung > siehe Kapitel 5.7.6. 099-002057-EW500 21.01.2016...
-
Seite 27: Hotstart-Strom Und Hotstart-Zeit
Aufbau und Funktion E-Hand-Schweißen 5.7.4 Hotstart-Strom und Hotstart-Zeit Die Hotstart-Einrichtung verbessert durch einen erhöhten Startstrom die Zündung des Lichtbogens. Die Parameter für Hotstart-Strom und -zeit können individuell angepasst werden. Nach dem Anstreichen der Stabelektrode zündet der Lichtbogen mit dem eingestellten Hotstart-Strom AMP% (ab Werk 120 % vom Hauptstrom) und schweißt bis zum Ablauf der Hotstart-Zeit sec (ab Werk 0,5 s) mit diesem Strom. -
Seite 28: Expertmenü (E-Hand)
Aufbau und Funktion E-Hand-Schweißen 5.7.6 Expertmenü (E-Hand) Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. Abbildung 5-12 Anzeige Einstellung / Anwahl Korrektur Arcforce (Einstellung -10 bis 10, ab Werk 0) •... -
Seite 29: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.8.1 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgas- flaschen kann zu schweren Verletzungen führen! • Sicherungselemente müssen eng am Flaschenumfang anliegen! • Die Befestigung muss in der oberen Hälfte der Schutzgasflasche erfolgen! •... -
Seite 30: Anschluss Schutzgasversorgung
Aufbau und Funktion WIG-Schweißen 5.8.1.1 Anschluss Schutzgasversorgung • Schutzgasflasche mit Sicherungskette sichern. Abbildung 5-13 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Schutzgasanschluss des Schweißbrenners am Druckminderer der Schutzgasflasche festschrauben. • Gasflaschenventil langsam öffnen. •... -
Seite 31: Anschluss Wig-Schweißbrenner Mit Gasdrehventil
Aufbau und Funktion WIG-Schweißen 5.8.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung). Abbildung 5-14 Pos. Symbol Beschreibung Werkstück Anschlussbuchse, Schweißstrom „+“ Anschluss Werkstückleitung Ausgangsseite Druckminderer Schweißbrenner Anschlussbuchse, Schweißstrom „-“ Anschluss Schweißstromleitung WIG-Schweißbrenner • Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-“ stecken und durch Rechtsdrehen verriegeln. -
Seite 32: Schweißaufgabenanwahl
Aufbau und Funktion WIG-Schweißen 5.8.3 Schweißaufgabenanwahl Abbildung 5-15 5.8.4 Mittelwertpulsen Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert (AMP), ein Pulsstrom (Ipuls), eine Balance ( ) und eine Frequenz ( ) vorzugeben ist. Der eingestellte Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter prozentual zum Mittelwertstrom (AMP) vorgegeben. -
Seite 33: Wig-Lichtbogenzündung
Aufbau und Funktion WIG-Schweißen Abbildung 5-17 Anzeige Einstellung / Anwahl Pulsschweißen (Mittelwertpulsen) Funktion eingeschaltet Funktion ausgeschaltet (ab Werk) Puls-Frequenz Einstellbereich: 0,2 Hz - 2,0 kHz, ab Werk 2,8 Hz Parametereinstellung > siehe Kapitel 5.8.6. 5.8.5 WIG-Lichtbogenzündung Abbildung 5-18 Der Lichtbogen wird mit Werkstückberührung gezündet: a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom) b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. -
Seite 34: Expertmenü (Wig)
Aufbau und Funktion WIG-Schweißen 5.8.6 Expertmenü (WIG) Um die Parameter der erweiterten Einstellungen ändern zu können, ist nach Anwahl des Schweißverfahrens die Drucktaste „Schweißparameter“ für 2 s gedrückt zu halten. Das folgende Diagramm zeigt die Einstellungsmöglichkeiten auf. Abbildung 5-19 Anzeige Einstellung / Anwahl Startstrom Einstellung: 1 % bis 200 % (hauptstromabhängig) -
Seite 35: Schmutzfilter
Aufbau und Funktion Schmutzfilter Schmutzfilter Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9. Abbildung 5-20 • Schmutzfilter wie in der Abbildung dargestellt mit beiden Laschen (1) an der Geräterückseite oberhalb der Lufteintrittsöffnung einführen. • Schmutzfilter herunterklappen (2). •... -
Seite 36: Energiesparmodus (Standby)
Aufbau und Funktion Energiesparmodus (Standby) 5.10 Energiesparmodus (Standby) Der Energiesparmodus kann wahlweise durch einen verlängerten Tastendruck > siehe Kapitel 4.3 oder durch einen einstellbaren Parameter im Gerätekonfigurationsmenü (zeitabhängiger Energiesparmodus) aktiviert werden > siehe Kapitel 5.13. Bei aktivem Energiesparmodus wird in den Geräteanzeigen lediglich der mittlere Querdigit der Anzeige dargestellt. -
Seite 37: Gerätekonfigurationsmenü
Aufbau und Funktion Gerätekonfigurationsmenü 5.13 Gerätekonfigurationsmenü ENTER (Menüeinstieg) • Gerät am Hauptschalter ausschalten • Drucktaste „Schweißverfahren“ gedrückt halten und gleichzeitig Gerät wieder einschalten. Warten, bis der Menüpunkt „EIt“ angezeigt wird und anschließend Drucktaste loslassen. NAVIGATION (Navigieren im Menü) • Parameter werden durch betätigen der Drucktaste „Schweißparameter“ angewählt. •... -
Seite 38: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Unsachgemäße Wartung und Prüfung! Das Gerät darf nur von sachkundigen, befähigten Personen gereinigt, repariert oder geprüft werden! Befähigte Person ist, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrung die bei der Prüfung dieser Geräte auftretenden Gefährdungen und mögliche Folgeschäden erkennen und die erforderlichen Sicherheitsmaßnahmen treffen kann. -
Seite 39: Jährliche Prüfung (Inspektion Und Prüfung Während Des Betriebes)
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM AG Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2011/65/EU) entsprechen. -
Seite 40: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol... -
Seite 41: Gerätestörungen (Fehlermeldungen)
Störungsbeseitigung Gerätestörungen (Fehlermeldungen) Gerätestörungen (Fehlermeldungen) Ein Schweißgerätefehler wird durch das Aufleuchten der Signalleuchte Sammelstörung und der Anzeige eines Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. -
Seite 42: Softwareversion Der Gerätesteuerung Anzeigen
Störungsbeseitigung Softwareversion der Gerätesteuerung anzeigen Softwareversion der Gerätesteuerung anzeigen Die Abfrage der Softwarestände dient ausschließlich zur Information für das autorisierte Servicepersonal und kann im Gerätekonfigurationsmenü abgefragt werden > siehe Kapitel 5.13! Schweißparameter auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! Abbildung 7-1 Anzeige... -
Seite 43: Technische Daten
Technische Daten Pico 220 cel puls Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Pico 220 cel puls E-Hand 10 A - 220 A Einstellbereich Schweißstrom 10,4 V - 18,8 V 20,4 V - 28,8 V Einstellbereich Schweißspannung... -
Seite 44: Zubehör
Zubehör Transportsysteme Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Transportsysteme Bezeichnung Artikelnummer Trolly 35-1 Transportwagen 090-008629-00000 Fernsteller und Zubehör Bezeichnung Artikelnummer RT1 19POL Fernsteller, Strom 090-008097-00000 RTG1 19POL Fernsteller, Strom 090-008106-00000 RTF1 19POL 5 M Fußfernsteller Strom mit Anschlusskabel 094-006680-00000 RA5 19POL 5M... -
Seite 45: Anhang A
