5.1.1 Schweißdatenanzeige (Display)
In der Schweißdatenanzeige wird je nach angewähltem Parameter (Ströme oder Zeiten) der
entsprechende Wert dargestellt. Die Anzeige schaltet nach ca. 5 s wieder auf den Sollwert für
Schweißstrom um.
Erweiterte Parameter werden durch abwechselnde Darstellung des Schweißparamters mit
entsprechendem Wert dargestellt (Kürzel für Parameter leuchtet ca. 2 s > Parameterwert leuchtet ca. 2
s). Die Anzeige schaltet nach ca. 60 s wieder auf den Sollwert für Schweißstrom um.
Des Weiteren werden bei Funktionsstörungen entsprechende Fehlercodes im Display dargestellt (siehe
Kapitel Betriebsstörung, Ursachen und Abhilfen).
5.2 WIG-Schweißen
5.2.1

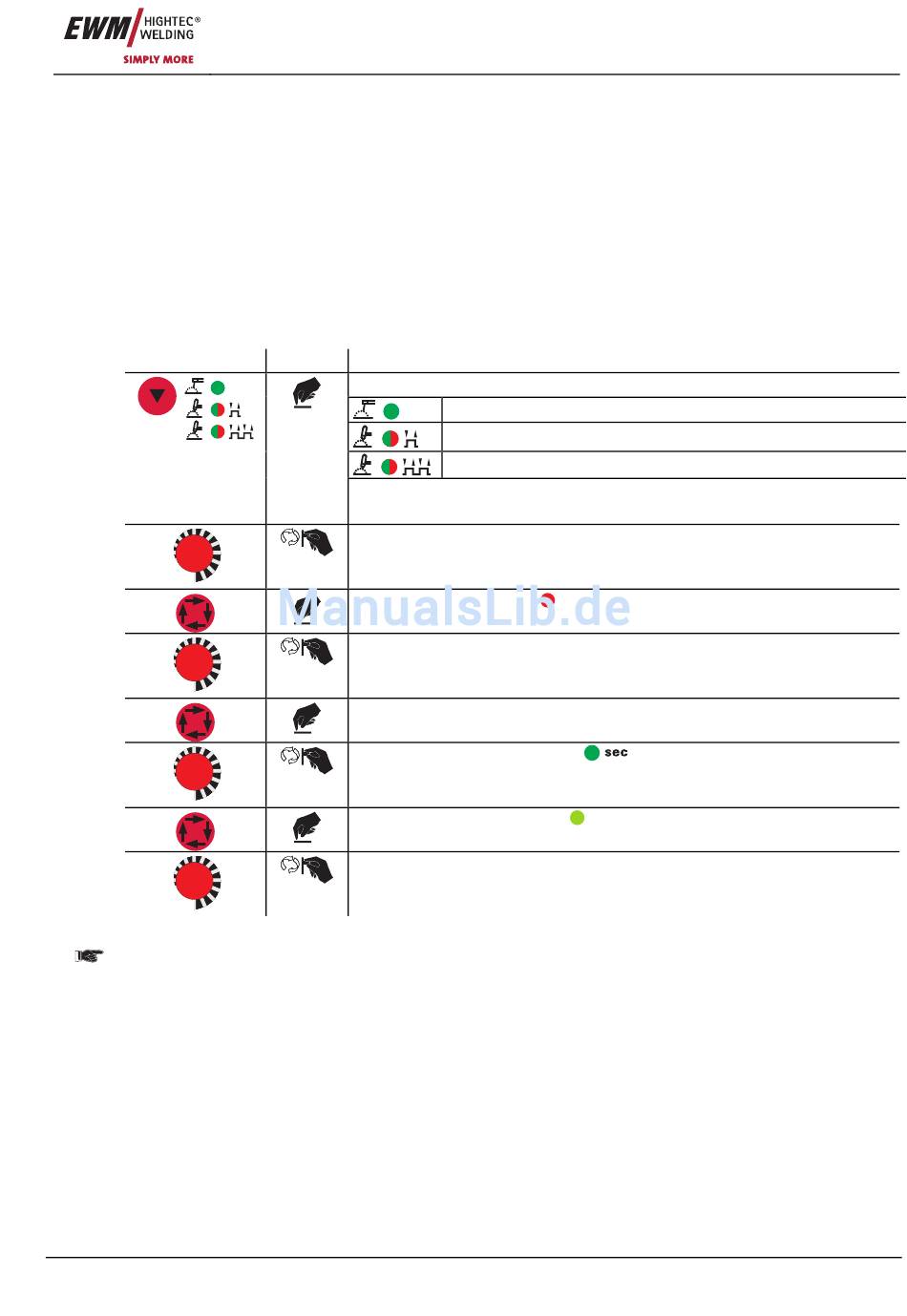

Anwahl und Einstellung

Bedienelement
AMP
sec
AMP
sec
AMP
sec
AMP
sec
Die Grundeinstellungen sind somit abgeschlossen und es kann geschweißt werden.
Weitere Parameter, wie z. B. Gasvorströmzeit, sind für die gängigsten Anwendungen bereits
voreingestellt. Zum Anpassen dieser Parameter, siehe Kapitel „Erweiterte Einstellungen".
Art. Nr.: 099-002046-EWM00
Aktion Ergebnis
Anwahl Schweißverfahren
Signalleuchte grün: HF-Zündung (berührungslos) eingeschaltet
Signalleuchte rot: Liftarc-Zündung (Berührungszündung) eingeschaltet
Einstellung Schweißstrom
Anwahl Absenkstrom
Einstellung Absenkstrom
Einstellbereich 1 % bis 200 % (Prozentual abhängig vom Hauptstrom)
Anwahl Down-Slope-Zeit
Einstellung Down-Slope-Zeit
Einstellbereich 0,0 s bis 20,0 s
Anwahl Gasnachströmzeit
Einstellung Gasnachströmzeit
Einstellbereich 0,0 s bis 20,0 s
Funktionsbeschreibung
E-Hand-Schweißen
WIG-Schweißen (Betriebsart 2-Takt)
WIG-Schweißen (Betriebsart 4-Takt)
AMP%
sec
WIG-Schweißen
