5.5
Allgemein
WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das Schlauch-
paket verläuft:
•
die Schweißstromleitung,
•
die Schutzgaszuführung sowie
•
die Steuerleitung.
Bei wassergekühlten WIG-Schweißbrennern verlaufen auch die Leitungen
•
Kühlmittelzuführung und
•
Kühlmittelrückführung
durch das Schlauchpaket.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei vollmechani-
schen Geräten wird der Schweißzusatz drahtförmig durch ein separates Drahtvorschubgerät zugeführt.
5.6
Funktionsbeschreibung
5.6.1
Bedienelemente
5.6.1.1

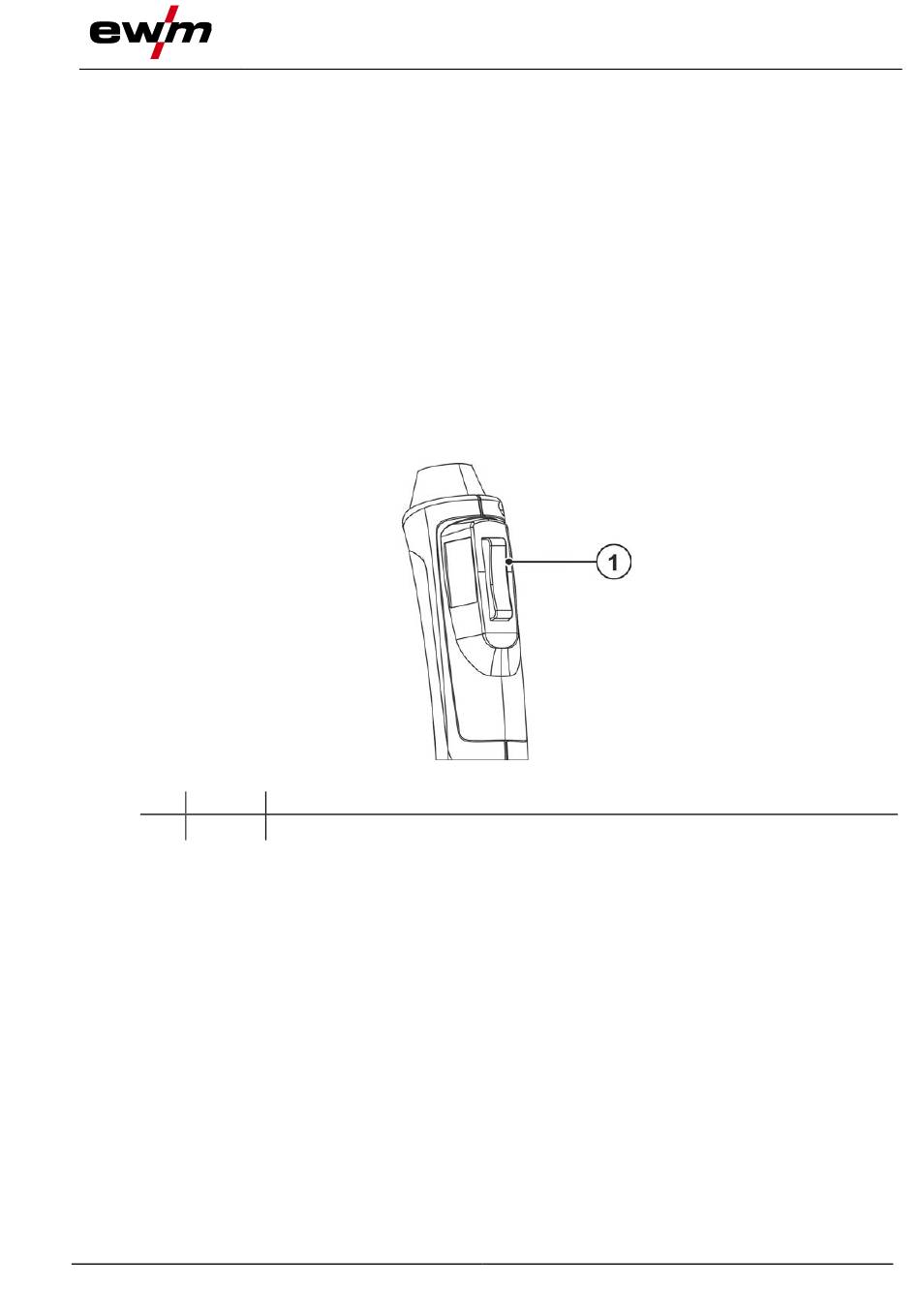

WIG-Standardbrenner (5-polig)
Pos. Symbol
1
WIG-Brenner sind mit einem Brennertaster ausgerüstet. Mit dem Taster kann
•
der Schweißstrom ein- und ausgeschaltet werden und
•
während dem Schweißen durch Tippen der Strom auf einen Absenkstrom verringert werden.
Tipp-Funktion: Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen. Der ein-
gestellte Brennermodus bestimmt die Funktionsweise.
099-011445-EW500
24.06.2021
Beschreibung
0
Brennertaster
Abbildung 5-3
