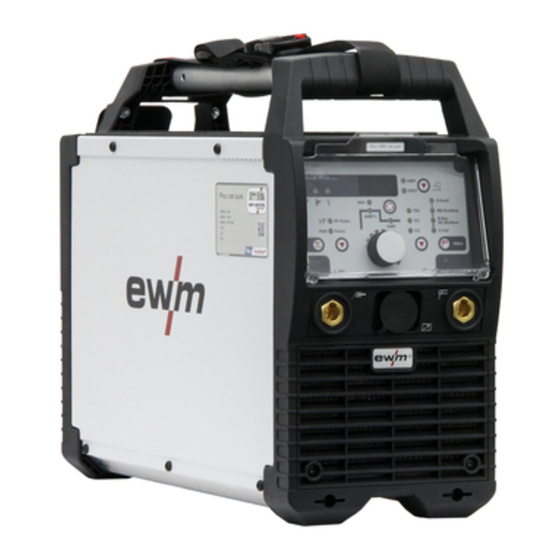

EWM Pico 350 cel puls pws Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Pico 350 cel puls pws:
- Betriebsanleitung (61 Seiten) ,
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (53 Seiten)
Verwandte Anleitungen für EWM Pico 350 cel puls pws
Inhaltszusammenfassung für EWM Pico 350 cel puls pws
- Seite 1 Betriebsanleitung Schweißgerät Pico 350 cel puls pws Pico 350 cel puls pws vrd (AUS) Pico 350 cel puls pws vrd (RU) Pico 400 cel puls pws 099-002061-EW500 Zusätzliche Systemdokumente beachten! 05.05.2020...
-
Seite 2: Allgemeine Hinweise
Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Zu Ihrer Sicherheit ..........................5 Hinweise zum Gebrauch dieser Dokumentation ................5 Symbolerklärung ..........................6 Teil der Gesamtdokumentation ...................... 7 Sicherheitsvorschriften........................8 Transport und Aufstellen ......................11 3 Bestimmungsgemäßer Gebrauch ...................... 13 Anwendungsbereich ........................ - Seite 4 Softwareversion der Gerätesteuerung anzeigen ................. 47 Schweißparameter auf Werkseinstellung zurücksetzen .............. 48 8 Technische Daten ..........................49 Pico 350 cel puls pws ........................49 Pico 400 cel puls pws ........................50 9 Zubehör ..............................51 Fernsteller und Zubehör ....................... 51 Optionen ............................
-
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar be- vorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung Technische Besonderheiten beachten betätigen und loslassen (tip- pen/tasten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten falsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung... -
Seite 7: Teil Der Gesamtdokumentation
Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos. -
Seite 8: Sicherheitsvorschriften
Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. - Seite 9 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch Strahlung oder Hitze! Lichtbogenstrahlung führt zu Schäden an Haut und Augen. Kontakt mit heißen Werkstücken und Funken führt zu Verbrennungen. • Schweißschild bzw. Schweißhelm mit ausreichender Schutzstufe verwenden (anwen- dungsabhängig)! • Trockene Schutzkleidung (z. B. Schweißschild, Handschuhe, etc.) gemäß den einschlägigen Vorschriften des entsprechenden Landes tragen! •...
- Seite 10 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagneti- schen Verträglichkeit eingeteilt (Die EMV-Klasse entnehmen Sie den Technischen Da- ten) > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird.
-
Seite 11: Transport Und Aufstellen
Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzu- halten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG) über die Durchführung von Maßnahmen zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Arbeit- nehmer bei der Arbeit sowie die dazugehörigen Einzelrichtlinien. - Seite 12 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder be- schädigt werden.
-
Seite 13: Bestimmungsgemäßer Gebrauch
3.2.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.2.2 Konformitätserklärung Dieses Produkt entspricht in seiner Konzeption und Bauart den auf der Erklärung aufgeführten EU-Richtlinien. Dem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 14: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Abbildung 4-1 099-002061-EW500 05.05.2020... - Seite 15 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Pos. Symbol Beschreibung Transportelemente Transportgriff und Transportgurt > siehe Kapitel 5.1.4 Bedienelemente Gerätesteuerung > siehe Kapitel 4.2 und Schutzklappe > siehe Kapitel 5.1.7 Anschlussbuchse, Schweißstrom (Elektrodenhalter) Die Schweißstrompolarität (+/-) kann durch die Drucktaste Schweißstrompolarität um- gekehrt werden (Ausnahme WIG-Schweißen) und wird durch eine Signalleuchte über der entsprechenden Schweißstrombuchse signalisiert.
-
Seite 16: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-2 Pos. Symbol Beschreibung Signalleuchte Übertemperatur Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne weite- re Maßnahmen weitergeschweißt werden. Signalleuchte Spannungsminderungseinrichtung (VRD) >... -
Seite 17: Schweißdatenanzeige
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drucktaste Anwahl Schweißverfahren TIG ------- WIG-Schweißen CV -------- MIG/MAG-Schweißen mit Konstantspannungscharakteristik Standardcharakteristik "CV constant voltage" für fast alle MIG/MAG Prozesse CC ------- MIG/MAG-Schweißen mit Konstantstromcharakteristik Verwendung für Sonderdrähte (Fülldrähte) die nach Angaben des Drahther- stellers mit "CC constant current"... -
Seite 18: Aufbau Und Funktion
Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •... -
Seite 19: Werkstückleitung, Allgemein
Aufbau und Funktion Transport und Aufstellen 5.1.3 Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss! Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder Verschmutzun- gen am Werkstückanschluss (Farbe, Korrosion) können sich diese Verbindungsstellen und Leitungen erhitzen und bei Berührung zu Verbrennungen führen! • Schweißstromverbindungen täglich prüfen und ggf. -
Seite 20: Kabelgurt
Aufbau und Funktion Transport und Aufstellen 5.1.5 Kabelgurt Am Gerät befindet sich im Auslieferungszustand ein Kabelgurt zum leichten und geordneten Transport von z.B. Masseleitung, Schweißbrenner, Elektrodenhalter etc. Die folgende Abbildung zeigt den eingefä- delten Gurt und die beispielhafte Befestigung der Zubehörkomponenten. Das Gerät selbst darf an diesem Kabelgurt nicht transportiert werden! Abbildung 5-2 099-002061-EW500... -
Seite 21: Kabelhalter
Aufbau und Funktion Transport und Aufstellen 5.1.6 Kabelhalter Dem Gerät wird im Auslieferungszustand ein Kabelhalter mit Befestigungsmaterial beigelegt. An diesem Kabelhalter kann das Netzkabel aufgewickelt und somit komfortabel transportiert werden. Kabelhalter wie in der Abbildung dargestellt montieren. 5.1.6.1 Demontage / Montage Abbildung 5-3 5.1.6.2 Anwendung... -
Seite 22: Schutzklappe, Gerätesteuerung
Aufbau und Funktion Transport und Aufstellen 5.1.7 Schutzklappe, Gerätesteuerung 5.1.7.1 Demontage / Montage Abbildung 5-5 Pos. Symbol Beschreibung Aufnahmeöffnung für Befestigungsnippel Befestigungsnippel, Schutzklappe Schutzklappe • Schutzklappe durch leichten, seitlichen Druck bei gleichzeitigem Ziehen nach außen entnehmen. Zum Befestigen einstecken und einrasten. 099-002061-EW500 05.05.2020... -
Seite 23: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Transport und Aufstellen 5.1.8 Hinweise zum Verlegen von Schweißstromleitungen • Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervor- rufen! • Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen. • Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca. -
Seite 24: Vagabundierende Schweißströme
Aufbau und Funktion Transport und Aufstellen 5.1.9 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elekt- rische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände entstehen. • Regelmäßig alle Schweißstromverbindungen auf festen Sitz und elektrisch einwandfreien Anschluss kontrollieren. -
Seite 25: 5.1.10 Netzanschluss
Aufbau und Funktion Transport und Aufstellen 5.1.10 Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen! • Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. Landesvorschriften zu erfolgen! •... -
Seite 26: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen 5.2.1 Anschluss Elektrodenhalter und Werkstückleitung VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge- schweißte Werkstücke zu bewegen. Signalleuchten über den Schweißstrombuchsen zeigen die Schweißstrompolarität (+/-) in Abhängigkeit vom gewählten Elektrodentyp an der Gerätesteuerung an. -
Seite 27: Schweißaufgabenanwahl
Aufbau und Funktion E-Hand-Schweißen 5.2.2 Schweißaufgabenanwahl Abbildung 5-12 5.2.3 Arcforce (Schweißkennlinien) Während des Schweißvorgangs verhindert Arcforce durch Stromerhöhungen das Festbrennen der Elekt- rode im Schweißbad. Dies erleichtert besonders das Verschweißen von grobtropfig abschmelzenden Elektrodentypen bei niedrigen Stromstärken mit kurzen Lichtbögen. Elektrodentypzuordnung Pos. -
Seite 28: Hotstart-Zeit
Aufbau und Funktion E-Hand-Schweißen 5.2.4.1 Hotstart-Zeit EXIT Abbildung 5-15 5.2.4.2 Hotstart-Strom EXIT Abbildung 5-16 5.2.5 Antistick Antistick verhindert das Ausglühen der Elektrode. Sollte die Elektrode trotz Arcforce festbrennen, schaltet das Gerät au- tomatisch innerhalb von ca. 1 s auf den Minimalstrom um. Das Ausglü- hen der Elektrode wird verhindert. -
Seite 29: Mittelwertpulsen
Aufbau und Funktion E-Hand-Schweißen 5.2.6 Mittelwertpulsen Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert (AMP), ein Pulsstrom (Ipuls), eine Balance ( ) und eine Frequenz ( ) vorzugeben ist. Der eingestell- te Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter prozen- tual zum Mittelwertstrom (AMP) vorgegeben. -
Seite 30: Expertmenü (E-Hand)
Aufbau und Funktion E-Hand-Schweißen 5.2.7 Expertmenü (E-Hand) Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst. ENTER EXIT Abbildung 5-21... -
Seite 31: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen MIG/MAG-Schweißen 5.3.1 Zwischenschlauchpaket an Stromquelle anschließen Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß- oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins Schlauch- paket zurückschieben! Abbildung 5-22 Pos. Symbol Beschreibung Werkstück Anschlussbuchse, Schweißstrom (Werkstück) Drahtvorschubgerät Zwischenschlauchpaket Anschlussbuchse, 19-polig... -
Seite 32: Schutzgasversorgung
Aufbau und Funktion MIG/MAG-Schweißen 5.3.2 Schutzgasversorgung • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. Abbildung 5-23 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Anschlussnippel von Gasschlauch (Zwischenschlauchpaket) an Ausgangsseite des Druckminderers verschrauben. -
Seite 33: Mig/Mag-Schweißen Mit Konstantspannungschrakteristik (Cv)
Aufbau und Funktion MIG/MAG-Schweißen 5.3.3 MIG/MAG-Schweißen mit Konstantspannungschrakteristik (CV) Standardcharakteristik "CV constant voltage" für fast alle MIG/MAG Prozesse 5.3.3.1 Schweißaufgabenanwahl Abbildung 5-24 5.3.3.2 Expertmenü Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst. -
Seite 34: Expertmenü
Aufbau und Funktion MIG/MAG-Schweißen 5.3.4.2 Expertmenü Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst. ENTER EXIT Abbildung 5-27... -
Seite 35: Legende
Aufbau und Funktion MIG/MAG-Schweißen 5.3.5.2 Legende Beschreibung Symbol Schutzgas Versorgungsspannung Schweißgerät Schweißbrenner Werkstück Elektrodenhalter 5.3.5.3 Versorgungsleitungen anschließen Abbildung 5-29 Pos. Symbol Beschreibung Drahtvorschubgerät Anschlussbuchse, Schweißstrom (Elektrodenhalter) Schweißstromanschluss Drahtvorschubgerät Werkstück Anschlussbuchse, Schweißstrom (Werkstück) • Stecker der Schweißstromleitung (Drahtvorschubgerät) in die Anschlussbuchse„ “... -
Seite 36: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.4.1 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz- gasflaschen kann zu schweren Verletzungen führen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen (Kette / Gurt) sichern! •... -
Seite 37: Anschluss Wig-Schweißbrenner Mit Gasdrehventil
Aufbau und Funktion WIG-Schweißen 5.4.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung). Abbildung 5-31 Pos. Symbol Beschreibung Werkstück Anschlussbuchse, Schweißstrom (Werkstück) Ausgangsseite Druckminderer Schweißbrenner Anschlussbuchse, Schweißstrom (Elektrodenhalter) Anschluss Schweißstromleitung WIG-Schweißbrenner • Kabelstecker der Werkstückleitung in die Anschlussbuchse “ “... -
Seite 38: Schweißaufgabenanwahl
Aufbau und Funktion WIG-Schweißen 5.4.3 Schweißaufgabenanwahl Abbildung 5-32 5.4.4 Lichtbogenzündung 5.4.4.1 Liftarc Abbildung 5-33 Der Lichtbogen wird mit Werkstückberührung gezündet: a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Lift- arc-Strom fließt, unabhängig vom eingestellten Hauptstrom) b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab- stand bestehen (Lichtbogen zündet, Strom steigt auf eingestellten Hauptstrom an). -
Seite 39: Mittelwertpulsen
Aufbau und Funktion WIG-Schweißen 5.4.5 Mittelwertpulsen Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert (AMP), ein Pulsstrom (Ipuls), eine Balance ( ) und eine Frequenz ( ) vorzugeben ist. Der eingestell- te Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter prozen- tual zum Mittelwertstrom (AMP) vorgegeben. -
Seite 40: Expertmenü (Wig)
Aufbau und Funktion Lichtbogenlängenbegrenzung (USP) 5.4.6 Expertmenü (WIG) Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst. ENTER EXIT Abbildung 5-36... -
Seite 41: Umschaltung Der Schweißstrompolarität (Polaritätswechsel)
Aufbau und Funktion Umschaltung der Schweißstrompolarität (Polaritätswechsel) Umschaltung der Schweißstrompolarität (Polaritätswechsel) Mit dieser Funktion kann der Anwender die Schweißstrompolarität elektronisch umkehren. Wird z.B. mit verschiedenen Elektrodentypen geschweißt, welche vom Hersteller unterschiedliche Polari- täten erfordern, kann die Schweißstrompolarität einfach an der Steuerung umgeschaltet werden. Bedienelement Aktion Ergebnis... -
Seite 42: Gerätekonfigurationsmenü
Aufbau und Funktion Gerätekonfigurationsmenü 5.10 Gerätekonfigurationsmenü ENTER NAVIGATION EXIT Abbildung 5-37 Anzeige Einstellung / Anwahl Kalibrierung Nach jedem Einschalten wird das Gerät für ca. 2 s kalibriert. Menü verlassen Exit Gerätekonfiguration Einstellungen zu Gerätefunktionen und Parameterdarstellung Umschaltung Schweißstrompolarität ------- Polaritätswechsel am Fernsteller RT PWS 1 19POL (ab Werk) ------ Polaritätswechsel an der Schweißgerätesteuerung Zeitabhängige Energiesparfunktion >... -
Seite 43: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Span- nung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 44: Wartungsarbeiten, Intervalle
Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-002061-EW500 05.05.2020... -
Seite 45: Entsorgung Des Gerätes
(Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten kostenfrei entgegengenommen werden. • Informationen zur Rückgabe oder Sammlung von Altgeräten erteilt die zuständige Stadt-, bzw. Ge- meindeverwaltung. • Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. 099-002061-EW500 05.05.2020... -
Seite 46: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol... -
Seite 47: Softwareversion Der Gerätesteuerung Anzeigen
Störungsbeseitigung Softwareversion der Gerätesteuerung anzeigen • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben. • Treten mehrere Fehler auf, werden diese nacheinander angezeigt. • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben. • Treten mehrere Fehler auf, werden diese nacheinander angezeigt. Fehlermeldung Mögliche Ursache Abhilfe... -
Seite 48: Schweißparameter Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung Schweißparameter auf Werkseinstellung zurücksetzen Schweißparameter auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! RESET Abbildung 7-1 Anzeige Einstellung / Anwahl Kalibrierung Nach jedem Einschalten wird das Gerät für ca. 2 s kalibriert. Initialisierung Drucktasten so lange halten, bis in der Anzeige dargestellt wird. -
Seite 49: Technische Daten
Technische Daten Pico 350 cel puls pws Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Pico 350 cel puls pws E-Hand MIG/MAG Schweißstrom (I 10 A bis 350 A Schweißspannung nach Norm (U 20,4 V bis 34,0 V... -
Seite 50: Pico 400 Cel Puls Pws
Technische Daten Pico 400 cel puls pws Pico 400 cel puls pws E-Hand MIG/MAG Schweißstrom (I 10 A bis 400 A Schweißspannung nach Norm (U 20,4 V bis 36 V 10,4 V bis 26 V 14,5 V bis 34 V Einschaltdauer ED bei 40°C 400 A (25 %) / 280 A (60 %) / 230 A (100 %) Leerlaufspannung (U... -
Seite 51: Zubehör
Zubehör Fernsteller und Zubehör Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Fernsteller und Zubehör Bezeichnung Artikelnummer RT1 19POL Fernsteller, Strom 090-008097-00000 RT PWS1 19POL Fernsteller, Fallnaht Strom, Polwendung 090-008199-00000 RA5 19POL 5M Anschlusskabel z. -
Seite 52: Anhang
Anhang Parameterübersicht - Einstellbereiche Anhang 10.1 Parameterübersicht - Einstellbereiche Parameter / Funktion Einstellbereich E-Hand (MMA) Hotstart-Strom Hotstart-Zeit 20,0 Korrektur Arcforce Korrektur Frequenz (PF Pulse) Korrektur Balance (PF Pulse) Korrektur Pulsstrom (PF Pulse) Puls-Frequenz Puls-Balance Pulsstrom Lichtbogenlängenbegrenzung MIG/MAG Arcforce (CC) Korrektur Dynamik (CV) Startstrom Upslope-Zeit 20,0... -
Seite 53: Händlersuche
Anhang Händlersuche 10.2 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-002061-EW500 05.05.2020...
