6.7.1.2

PICOTIG 180 MV

4
Pos. Symbol
1
2
3
4
• Schweißstromstecker des Schweißbrenners in die Anschlußbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Gelbe Schutzkappe von Anschlußnippel G¼" entfernen.
• Schutzgasanschluß des Schweißbrenners am Anschlußnippel G¼" festschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlußbuchse für Steuerleitung Schweißbrenner (5-
polig) stecken und festziehen.
• Kabelstecker der Werkstückleitung in die Anschlußbuchse, Schweißstrom „+" einstecken und durch
Rechtsdrehung verriegeln.
Art. Nr.: 099-002046-EWM00
3 2
Beschreibung 0
Anschlußbuchse, Schweißstrom „-"
Anschluß Schweißstromleitung WIG-Schweißbrenner
Anschlußnippel G¼"
Schutzgasanschluß WIG-Schweißbrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlußbuchse, Schweißstrom „+"
Anschluß Werkstückleitung
1

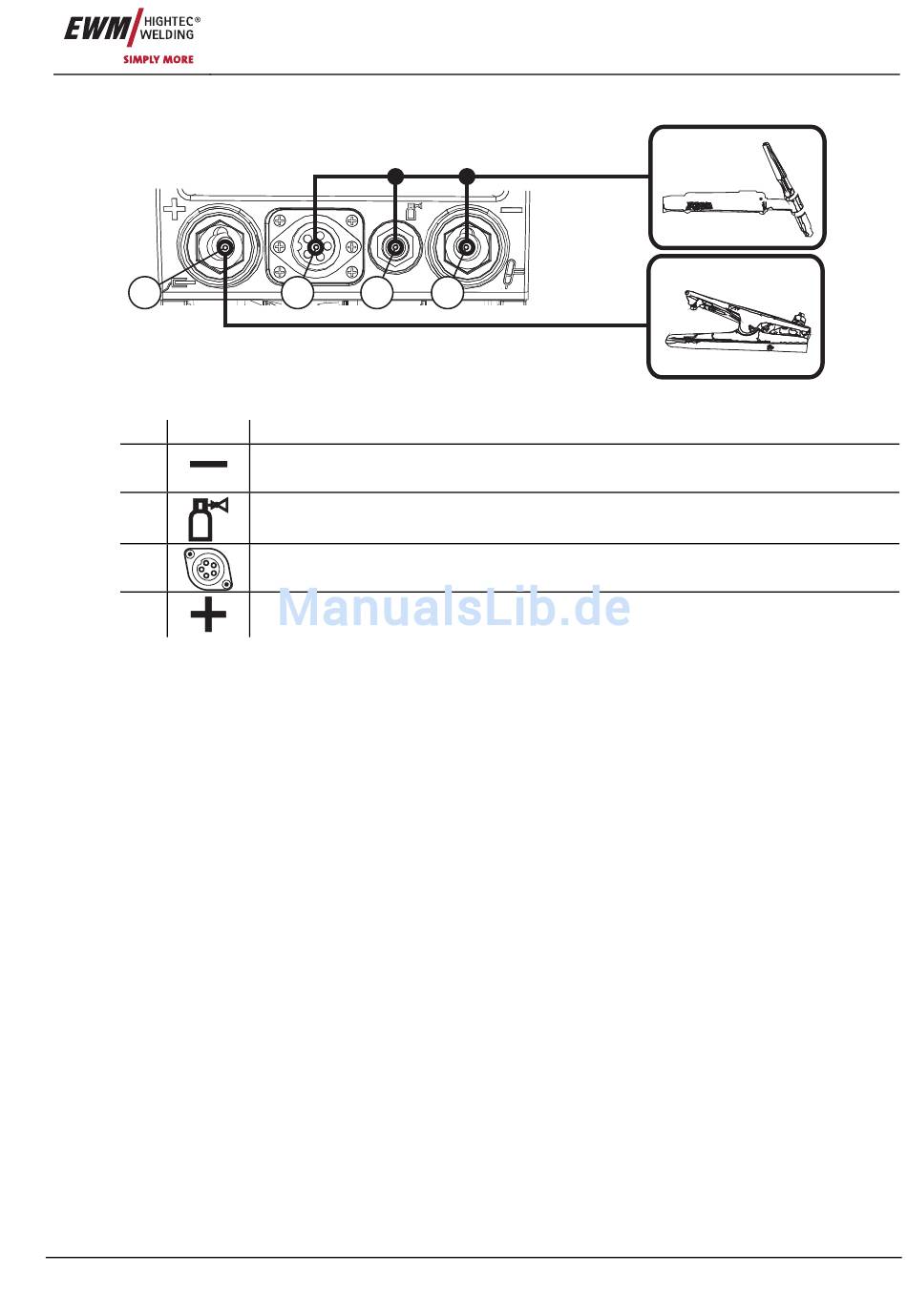

Abbildung 6-3
Inbetriebnahme
WIG-Schweißen
33
