Gerätebeschreibung

PICOTIG 180 MV

4.2 PICOTIG 180 MV
4.2.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
14
3

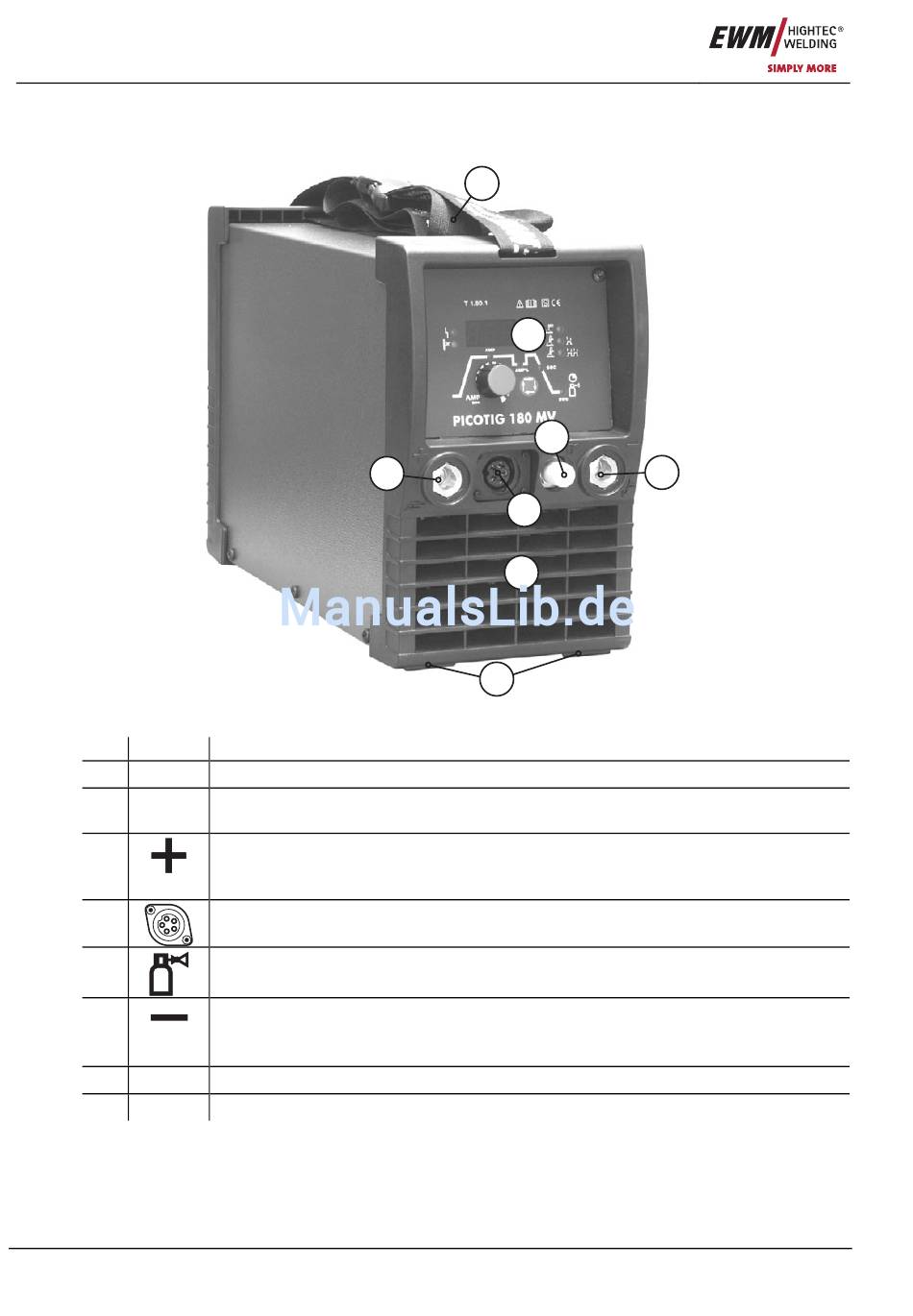

Abbildung 4-3
Beschreibung 0
Transportgurt
Gerätesteuerung
siehe Kapitel Gerätesteuerung - Bedienelemente
Anschlussbuchse, Schweißstrom „+"
• WIG: Anschluss Werkstückleitung
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
• WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße
1
2
5
4
7
8
Art. Nr.: 099-002046-EWM00
