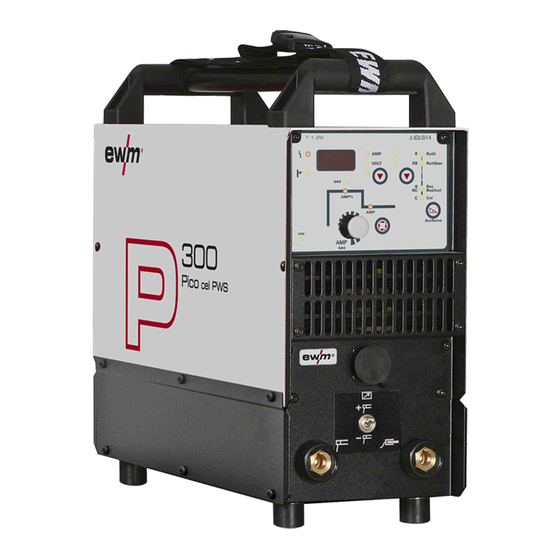

- Seite 1 Betriebsanleitung Schweißgerät Pico 300 cel pws Pico 300 cel pws vrd 12V Pico 300 cel pws svrd 12V 099-002044-EW500 Zusätzliche Systemdokumente beachten! 14.10.2022...
- Seite 2 ährden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: inf o@ewm-group.com...
- Seite 3 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Inhaltsverzeichnis 1 Inhaltsverzeichnis ......................3 2 Zu Ihrer Sicherheit......................6 Hinweise zum Gebrauch dieser Dokumentation ............6 Symbolerklärung ....................7 Sicherheitsvorschriften .................... 8 Transport und Aufstellen ..................11 3 Bestimmungsgemäßer Gebrauch ..................13 Anwendungsbereich ....................13 Übersicht Gerätevarianten ..................13 3.2.1 Cellulose Elektrodentypen (cel)..............13 3.2.2...
- Seite 4 Jährliche Prüfung (Inspektion und Prüf ung während des Betriebes)....35 Entsorgung des Gerätes..................36 7 Störungsbeseitigung ....................37 Fehlermeldungen (Stromquelle) ................37 Schweißparameter auf Werkseinstellung zurücksetzen ..........38 8 Technische Daten ......................39 Pico 300 cel pws ....................39 9 Zubehör........................40 Schweißbrenner, Elektrodenhalter und Werkstückleitung ..........40 Fernsteller, 19-polig ....................40 9.2.1 Anschlusskabel ..................40 9.2.2...
- Seite 5 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation 099-002044-EW500 14.10.2022...
- Seite 6 Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevor- stehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.
- Seite 7 Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung betätigen und loslassen (tippen/tas- Technische Besonderheiten beachten ten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten f alsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen)
- Seite 8 Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unf allverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen.
- Seite 9 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch ungeeignete Kleidung! Strahlung, Hitze, und elektrische Spannung sind unvermeidbare Gefahrenquellen wäh- rend dem Lichtbogenschweißen. Der Anwender ist mit einer vollständigen, persönli- chen Schutzausrüstung (PSA) auszurüsten. Folgenden Risiken muss die Schutzausrüs- tung entgegenwirken: • Atemschutz, gegen gesundheitsgefährdende Stoffe und Gemische (Rauchgase und Dämpfe) oder geeignete Maßnahmen (Absaugung etc.) treffen.
- Seite 10 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
- Seite 11 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, welche elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6.2! •...
- Seite 12 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder beschä- digt werden.
- Seite 13 Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen für den Einsatz in Industrie und Gewerbe hergestellt. Es ist nur für die auf dem Typenschild vorgegebenen Schweißverfahren bestimmt.
- Seite 14 3.3.1 Garantie Weitere Inf ormationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Inf ormation zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.3.2 Konformitätserklärung Dieses Produkt entspricht in seiner Konzeption und Bauart den auf der Erklärung aufgeführten EU-Richtlinien.
- Seite 15 Bestimmungsgemäßer Gebrauch Mitgeltende Unterlagen 3.3.6 Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 3-1 Pos.
- Seite 16 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Abbildung 4-1 099-002044-EW500 14.10.2022...
- Seite 17 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Pos. Symbol Beschreibung Transportgurt > siehe Kapitel 5.1.4.1 Transportgriff Gerätesteuerung > siehe Kapitel 4.2 Eintrittsöffnung Kühlluft Anschlussbuchse, 19-polig Fernstelleranschluss Umschalter Schweißstrompolarität > siehe Kapitel 5.2.2.2 Umschalter zum schnellen Wechsel der Schweißstrompolarität. Schweißstrompolarität „+“ an Anschlussbuchse Elektrodenhalter. Schweißstrompolarität „-“...
- Seite 18 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Die Parameter und deren Einstellbereiche sind im Kapitel Parameterübersicht-Einstellbereiche zusam- mengef asst > siehe Kapitel 10.1. Abbildung 4-2 Pos. Symbol Beschreibung Schweißdatenanzeige (dreistellig) Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2.1 Signalleuchte Sammelstörung Fehlermeldungen >...
- Seite 19 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drucktaste Umschaltung Anzeige AMP ----- Anzeige Schweißstrom VOLT ---- Anzeige Schweißspannung 4.2.1 Schweißdatenanzeige Alle relevanten Schweißparameter und deren Werte werden in Abhängigkeit vom gewählten Schweißver- f ahren und deren Funktionen dargestellt. Des Weiteren werden Geräteparameter und Fehlernummern eindeutig angezeigt.
- Seite 20 Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe, Gurte oder Halterungen sind ausschließlich zum Transport per Hand geeignet! •...
- Seite 21 Aufbau und Funktion Transport und Aufstellen 5.1.3 Umgebungsbedingungen Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen können das Gerät beschädigen (Wartungsintervalle beachten >...
- Seite 22 Aufbau und Funktion Transport und Aufstellen 5.1.5 Hinweise zum Verlegen von Schweißstromleitungen • Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervor- ruf en! • Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen. •...
- Seite 23 Aufbau und Funktion Transport und Aufstellen 5.1.6 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elekt- rische Einrichtungen beschädigt werden, Bauteile überhitzen und in der Folge Brände entstehen. • Regelmäßig alle Schweißstromverbindungen auf festen Sitz und elektrisch einwandfreien Anschluss kontrollieren.
- Seite 24 Aufbau und Funktion Transport und Aufstellen 5.1.7 Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen! • Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. Landesvorschriften zu erfolgen! •...
- Seite 25 Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen 5.2.1 Anschluss Elektrodenhalter und Werkstückleitung VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge- schweißte Werkstücke zu bewegen. Abbildung 5-7 Pos.
- Seite 26 Aufbau und Funktion E-Hand-Schweißen 5.2.2 Schweißaufgabenanwahl Abbildung 5-8 5.2.2.1 Arcforce (Schweißkennlinien) Während des Schweißvorgangs verhindert Arcforce durch Stromerhöhungen das Festbrennen der Elekt- rode im Schweißbad. Dies erleichtert besonders das Verschweißen von grobtropfig abschmelzenden Elektrodentypen bei niedrigen Stromstärken mit kurzen Lichtbögen. Elektrodentypzuordnung Pos.
- Seite 27 Aufbau und Funktion E-Hand-Schweißen 5.2.3 Hotstart Für ein sicheres Zünden des Lichtbogens und eine ausreichende Erwärmung auf dem noch kalten Grundwerkstoff zu Beginn des Schweißens sorgt die Funktion Heißstart (Hotstart). Das Zünden erfolgt hierbei mit erhöhter Stromstärke (Hotstart-Strom) über eine bestimmte Zeit (Hotstart-Zeit). Hotstart-Strom Hotstart-Zeit Hauptstrom...
- Seite 28 Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.3.1 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen! •...
- Seite 29 Aufbau und Funktion WIG-Schweißen 5.3.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung). Abbildung 5-15 Pos. Symbol Beschreibung Ausgangsseite Druckminderer Schweißbrenner Werkstück • Schweißstromstecker des Schweißbrenners in die Anschlussbuchse stecken und durch Rechts- drehen verriegeln. • Kabelstecker der Werkstückleitung in die Anschlussbuchse “ “...
- Seite 30 Aufbau und Funktion WIG-Schweißen 5.3.3 Schweißaufgabenanwahl Abbildung 5-16 Mit der Anwahl des WIG-Schweißverfahrens wird die Funktion des Umschalters Schweißstrompolarität deaktiviert. Auf der Anschlussbuchse Elektrodenhalter wird die Schweißstrompolarität permanent auf "-" eingestellt. 5.3.4 Gastest - Einstellung Schutzgasmenge VORSICHT Elektrischer Schlag! Bei Einstellung der Schutzgasmenge stehen am Schweißbrenner Leerlaufspannung oder ggf.
- Seite 31 Aufbau und Funktion Fernsteller Fernsteller Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben. 5.4.1 RT1 19POL Funktionen • Stuf enlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorge- wählten Hauptstrom am Schweißgerät. 5.4.2 RTF1 19POL Funktionen •...
- Seite 32 Aufbau und Funktion Spannungsminderungseinrichtung Pos. Symbol Beschreibung 4 Befestigungsschrauben für Schmutzfilter • Schmutzfilter mit 4 Befestigungsschrauben an der Gehäusevorderseite (Eintrittsöffnung Kühlluft) des Schweißgerätes befestigen. Spannungsminderungseinrichtung Ausschließlich Gerätevarianten mit dem Zusatz (VRD/SVRD/AUS/RU) sind mit einer Spannungsminde- rungseinrichtung (VRD) ausgestattet. Sie dient zur Erhöhung der Sicherheit besonders in gefährlichen Umgebungen (wie z.
- Seite 33 Aufbau und Funktion Gerätekonfigurationsmenü 5.7.3 Schweißstrom-Istwertanzeige Ab Werk wird der Schweißstrom in der Schweißdatenanzeige als Sollwert angezeigt. Die Schweiß- stromdarstellung kann durch den Parameter im jeweiligen Expertmenü auf Istwerte umgeschaltet werden: E-Hand-Schweißen WIG-Schweißen • Im Leerlauf (wenn kein Schweißstrom fließt) wird der Sollwert angezeigt •...
- Seite 34 Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of- fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer- den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an.
- Seite 35 ühren. Neben den hier erwähnten Vorschriften zur Prüf ung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erf üllen. Weitere Inf ormationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Inf ormation zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-002044-EW500 14.10.2022...
- Seite 36 Lampen, Batterien oder Akkumulatoren müssen vor dem Entsorgen des Gerätes entnommen und ge- trennt entsorgt werden. Der Batterie- bzw. Akku-Typ und deren Zusammensetzung ist auf deren Ober- seite gekennzeichnet (Typ CR2032 oder SR44). In f olgenden EWM-Produkten können Batterien oder Akkumulatoren enthalten sein: •...
- Seite 37 Störungsbeseitigung Fehlermeldungen (Stromquelle) Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht f unktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Fehlermeldungen (Stromquelle) Ein Schweißgerätefehler wird durch das Aufleuchten der Signalleuchte Sammelstörung und der Anzeige eines Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt.
- Seite 38 Störungsbeseitigung Schweißparameter auf Werkseinstellung zurücksetzen Schweißparameter auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! RESET Abbildung 7-1 Anzeige Einstellung / Anwahl Kalibrierung Nach jedem Einschalten wird das Gerät für ca. 2 s kalibriert. Initialisierung Drucktasten so lange halten, bis in der Anzeige dargestellt wird.
- Seite 39 Technische Daten Pico 300 cel pws Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Pico 300 cel pws E-Hand Schweißstrom (I 10 A bis 300 A Schweißspannung nach Norm (U 20,4 V bis 32,0 V 10,4 V bis 22,0 V Einschaltdauer ED bei 40°C...
- Seite 40 Zubehör Schweißbrenner, Elektrodenhalter und Werkstückleitung Zubehör Schweißbrenner, Elektrodenhalter und Werkstückleitung Bezeichnung Artikelnummer EH50 4M Elektrodenhalter 092-000004-00000 WK50QMM 4M KL Werkstückleitung, Klemme 092-000003-00000 TIG 26V 4M ABITIG 26V 4m BCC-1 BHC-01 094-010979-00000 Fernsteller, 19-polig Bezeichnung Artikelnummer RT1 19POL Fernsteller, Strom 090-008097-00000 RT PWS1 19POL Fernsteller, Fallnaht Strom, Polwendung 090-008199-00000...
- Seite 41 Anhang Parameterübersicht - Einstellbereiche Anhang 10.1 Parameterübersicht - Einstellbereiche Parameter / Funktion Einstellbereich E-Hand (MMA) Hauptstrom (AMP) Hotstart-Strom (AMP%) Hotstart-Zeit (sec) 20,0 Korrektur Arcforce Lichtbogenlängenbegrenzung of f of f Schweißstrom-Istwertanzeige of f of f WIG (TIG) Hauptstrom AMP Lichtbogenlängenbegrenzung of f Schweißstrom-Istwertanzeige of f of f...
- Seite 42 Anhang Händlersuche 10.2 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-002044-EW500 14.10.2022...
