Montage
24
2. Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Pro-
zessanschluss bildet mit dem Messgerät eine metallische Verbindung, so dass ein
definiertes Verpressen der Dichtung gewährleistet ist.
3. Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmo-
mente für geschmierte Gewinde zu beachten: 7 Nm (5,2 lbf ft).
4. Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbe-
sondere bei der Benutzung von Formdichtungen (aseptische Ausführung)! Die Zeit-
spanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyklen
sowie von den Messstoff- und Reinigungstemperaturen abhängig. Ersatzdichtungen
können als Zubehörteil nachbestellt werden.

Erdungsringe montieren

Bei Prozessanschlüssen aus Kunststoff (z.B. Außengewinde) ist der Potenzialausgleich
zwischen Messgerät/Messstoff über zusätzliche Erdungsringe sicherzustellen. Ein Fehlen
von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung des Mess-
geräts durch elektrochemischen Abbau der Elektroden führen.
Informationen zum Potenzialausgleich beachten →  30.
1

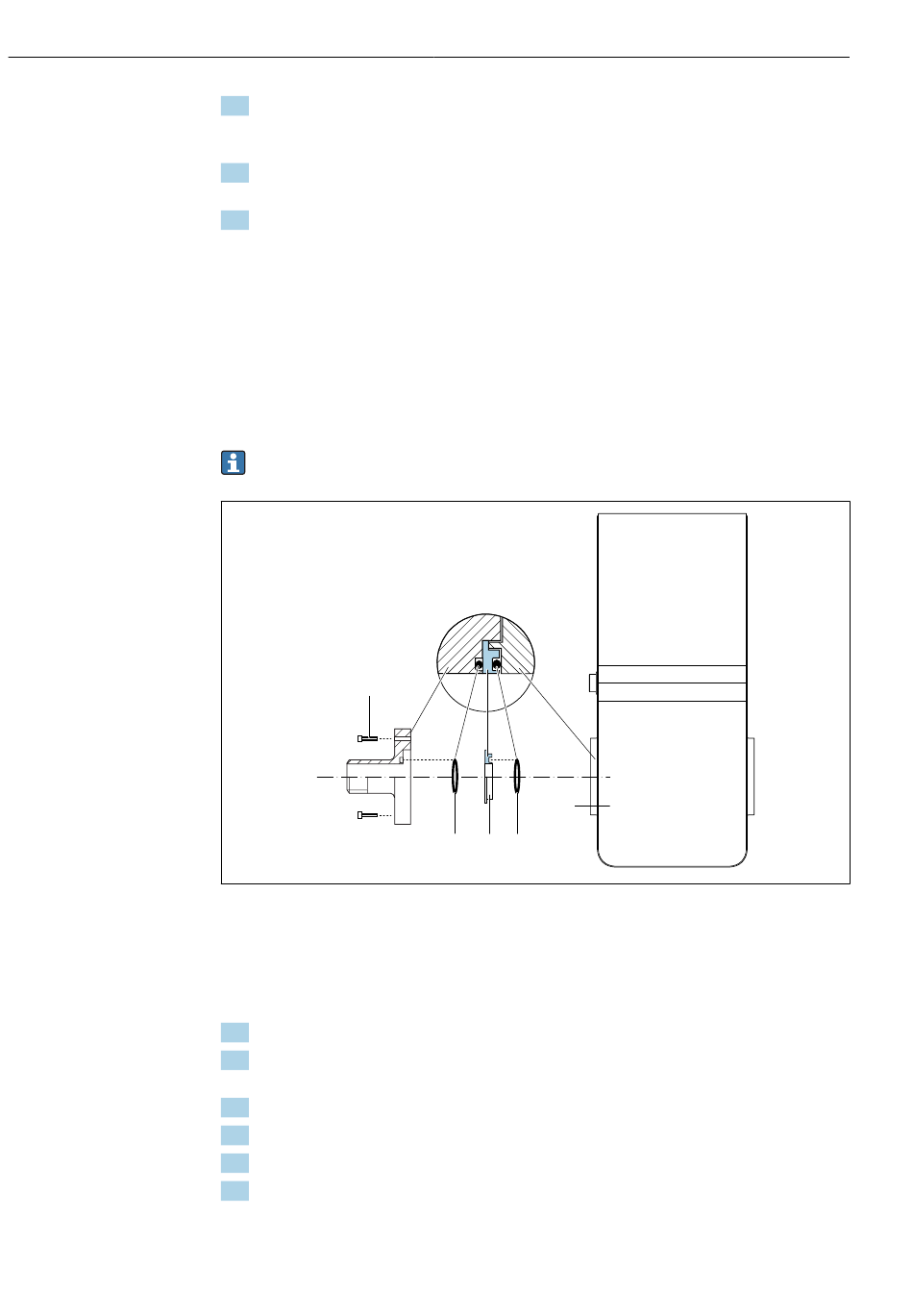

 5 Einbau von Erdungsringen
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4 Messgerät
1. 4 Sechskantschrauben (1) lösen und Prozessanschluss vom Messgerät (4) entfernen.
2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan-
schluss entfernen.
3. Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4. Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
5. Zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings einlegen.
6. Prozessanschluss wieder auf das Messgerät montieren. Dabei unbedingt die max.
Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten:
7 Nm (5,2 lbf ft)
4
2 3 2
Dosimag Modbus RS485
A0053324
