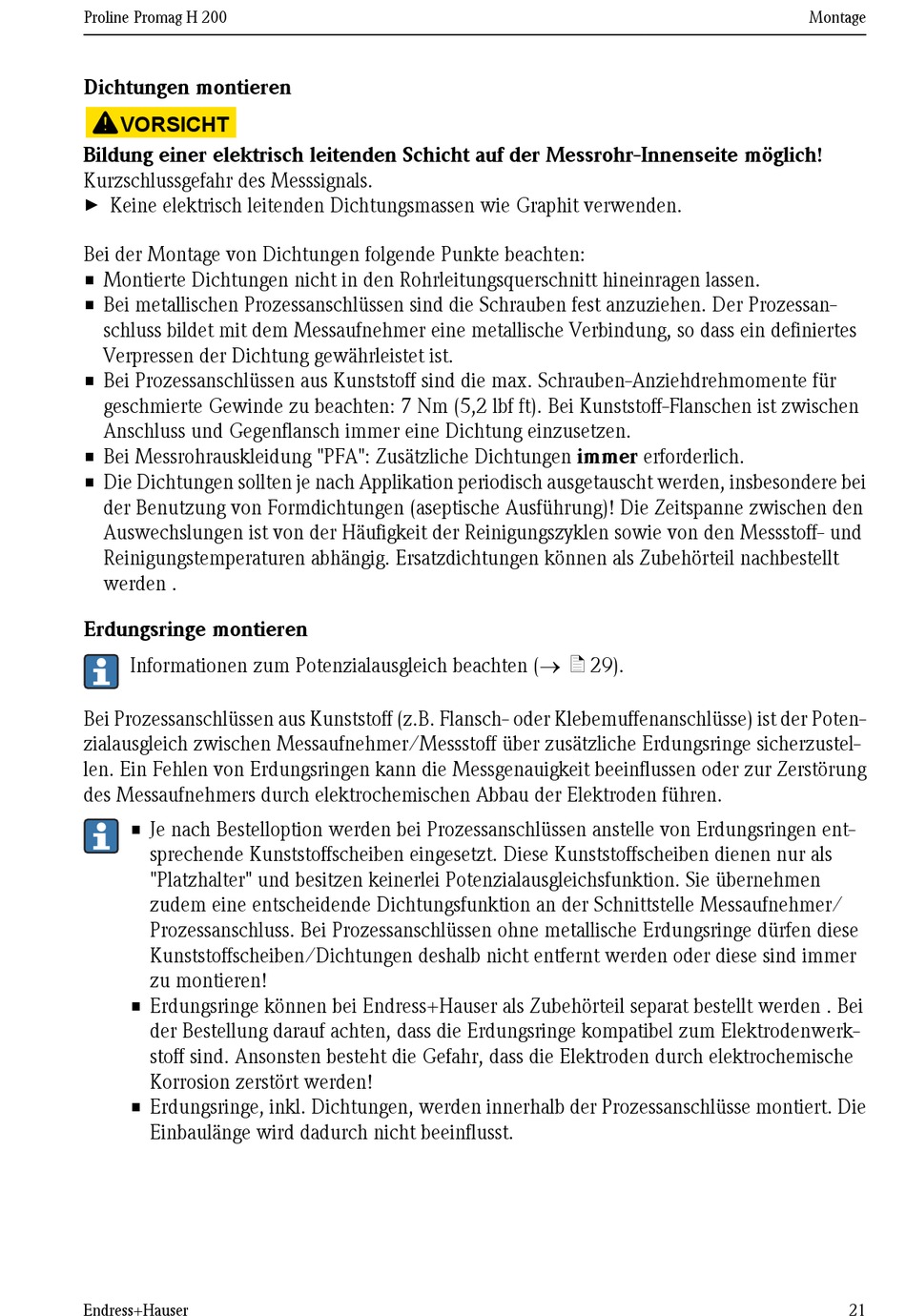

Proline Promag H 200

Dichtungen montieren

VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
►
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessan-
schluss bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definiertes
Verpressen der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten: 7 Nm (5,2 lbf ft). Bei Kunststoff-Flanschen ist zwischen
Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Bei Messrohrauskleidung "PFA": Zusätzliche Dichtungen immer erforderlich.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei
der Benutzung von Formdichtungen (aseptische Ausführung)! Die Zeitspanne zwischen den
Auswechslungen ist von der Häufigkeit der Reinigungszyklen sowie von den Messstoff- und
Reinigungstemperaturen abhängig. Ersatzdichtungen können als Zubehörteil nachbestellt
werden .

Erdungsringe montieren

Informationen zum Potenzialausgleich beachten (® ä 29).
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist der Poten-
zialausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungsringe sicherzustel-
len. Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung
des Messaufnehmers durch elektrochemischen Abbau der Elektroden führen.
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen ent-
sprechende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als
"Platzhalter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen
zudem eine entscheidende Dichtungsfunktion an der Schnittstelle Messaufnehmer/
Prozessanschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese
Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden oder diese sind immer
zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden . Bei
der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerk-
stoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische
Korrosion zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die
Einbaulänge wird dadurch nicht beeinflusst.
