Dosimag Modbus RS485
Endress+Hauser
7.2.4 Anforderungen an Speisegerät
Versorgungsspannung
DC 24 V (Nennspannung: DC 18 ... 30 V)
• Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
• Der maximale Kurzschlussstrom darf 50 A nicht überschreiten.
7.3 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.

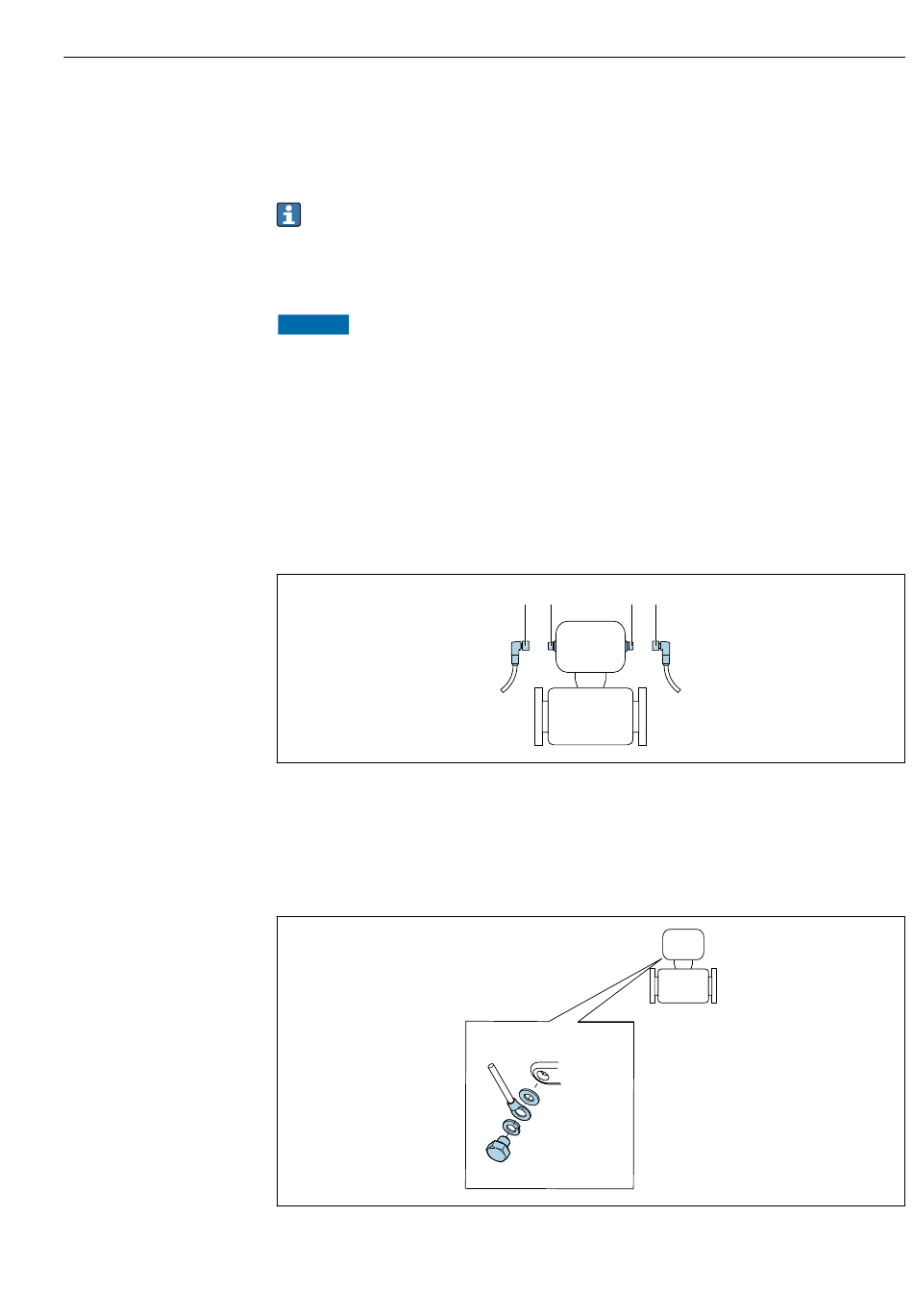

7.3.1 Anschluss über Gerätestecker
Der Anschluss erfolgt ausschließlich über Gerätestecker.
A, C Kupplung
B, D Stecker
7.3.2 Erdung
Die Erdung erfolgt über einen Kabelschuh.
A B D
C
Elektrischer Anschluss
A0032534
A0053306
