Montage
20
6.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messgerät –40 ... +60 °C (–40 ... +140 °F)
Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist
zu vermeiden, insbesondere in wärmeren Klimaregionen.
Messrohrauskleidung Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über- oder unter-
schreiten →  66.
Systemdruck
Einbau in der Nähe von Pumpen →  16
Vibrationen
Einbau bei Rohrschwingungen →  16
Anpassungsstücke
Das Messgerät kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Dop-
pelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut wer-
den. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr

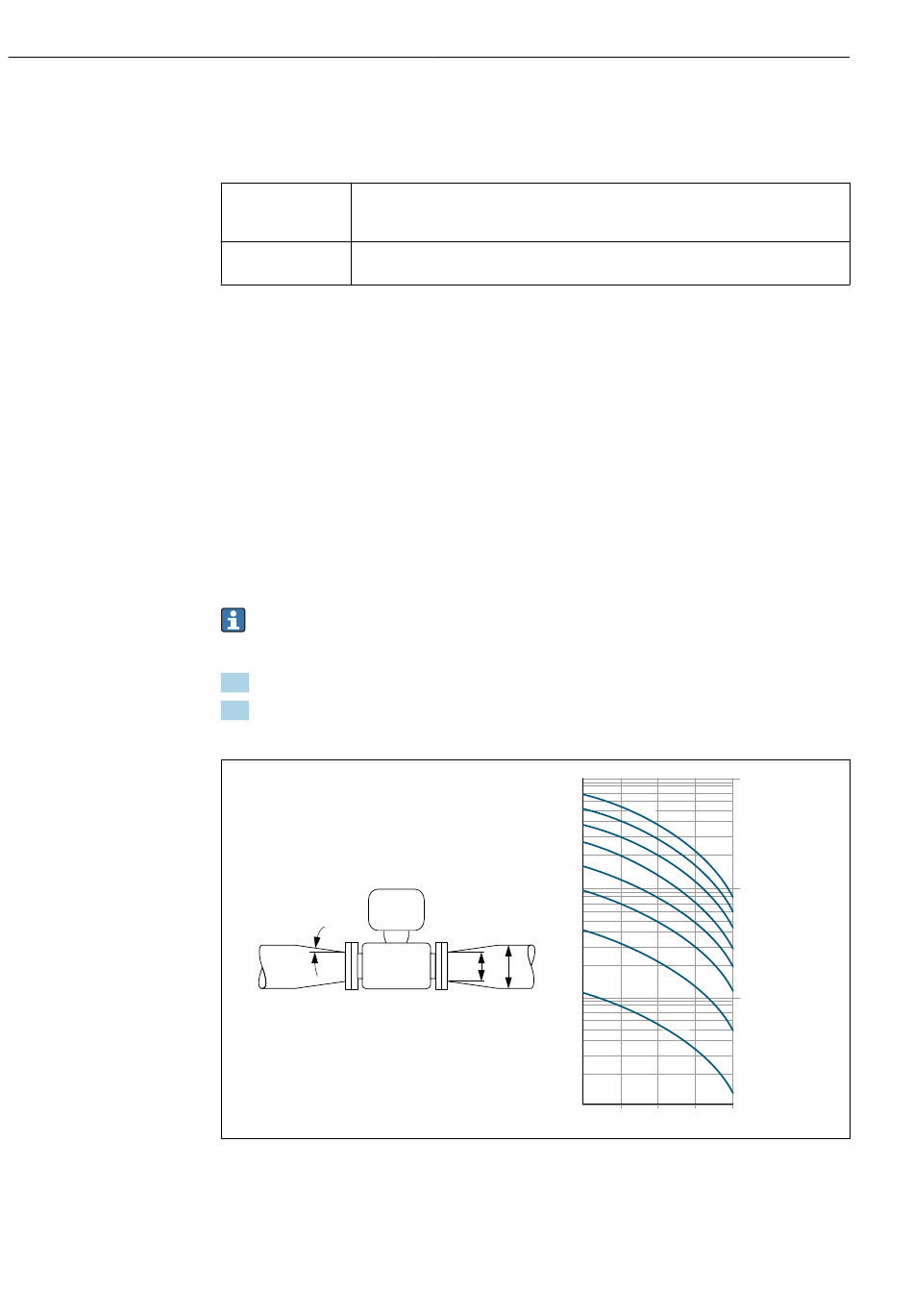

langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient
zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
• Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
• Bei hoher Viskosität des Messstoffs kann ein größerer Messrohrdurchmesser in
Betracht gezogen werden, um den Druckverlust zu reduzieren.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein-
schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
d D
1 m/s
0.5 0.6
Dosimag Modbus RS485
100 [mbar]
10
1
0.7 0.8 0.9 d / D
A0029002
