Montage
16

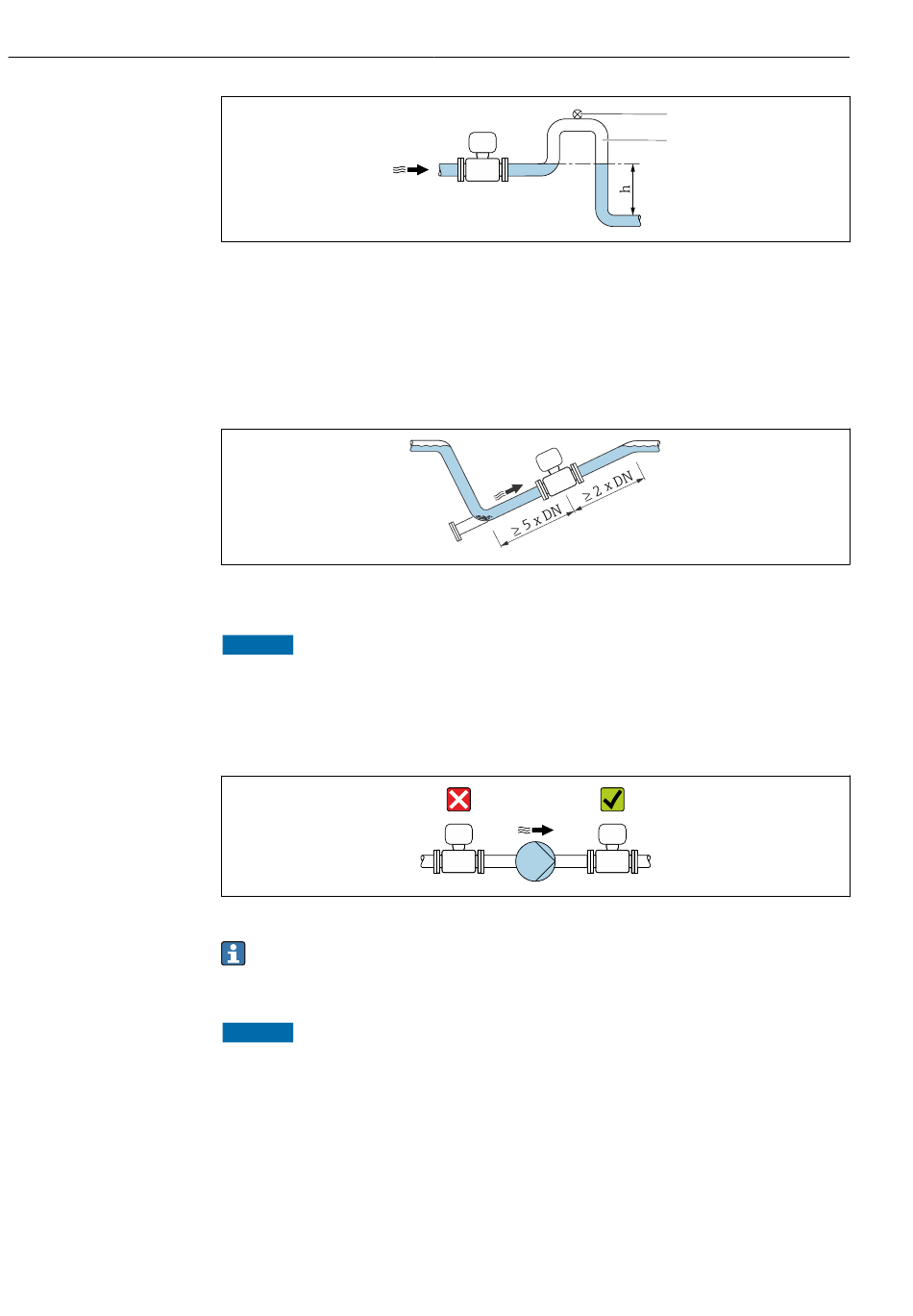

1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Einbau bei teilgefüllter Rohrleitung
• Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen.
• Der Einbau einer Reinigungsklappe wird empfohlen.
Einbau in der Nähe von Pumpen
HINWEIS
Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
‣
Um den Systemdruck aufrecht zu halten das Gerät in Durchflussrichtung nach der
Pumpe einbauen.
‣
Bei Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen Pulsationsdämpfer
einbauen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung →  66
• Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  65
Einbau bei Rohrschwingungen
HINWEIS
Rohrschwingungen können das Gerät beschädigen!
‣
Gerät keinen starken Schwingungen aussetzen.
‣
Rohrleitung abstützen und fixieren.
‣
Gerät abstützen und fixieren.
Dosimag Modbus RS485
1
2
A0028981
A0041088
A0041083
