Endress+Hauser Dosimag Betriebsanleitung Seite 17

Dosimag Modbus RS485
Endress+Hauser
Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  65

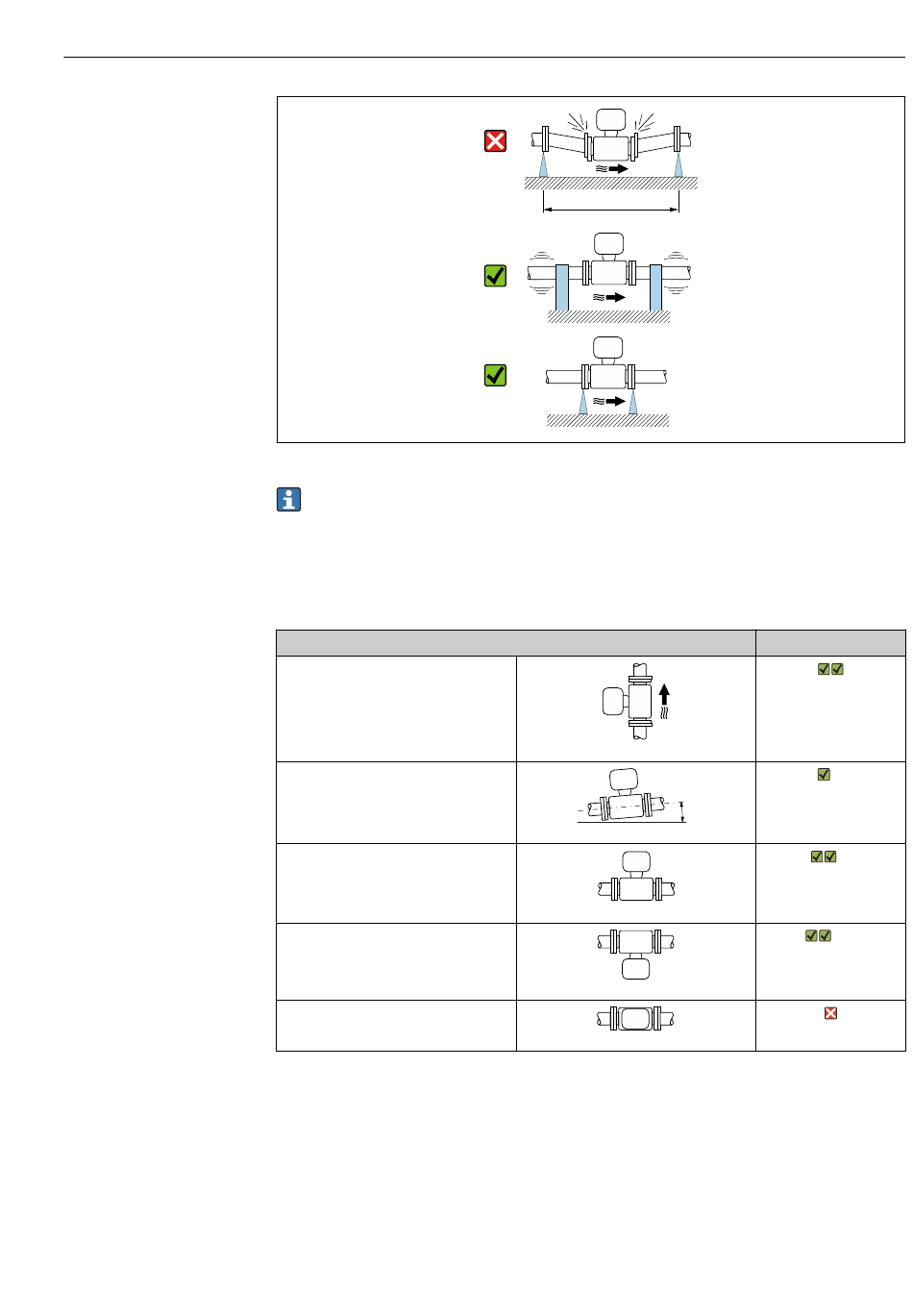

Einbaulage
Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchfluss-
richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Vertikale Einbaulage
Horizontale Einbaulage
Horizontale Einbaulage Messumformer
oben
Horizontale Einbaulage Messumformer
unten
Horizontale Einbaulage Messumformer
seitlich
1) Für Hygieneanwendungen sollte das Messgerät selbstentleerend sein. Hierfür ist eine vertikale Einbaulage
empfohlen. Sollte nur eine horizontale Einbaulage möglich sein, wird ein Neigungswinkel α ≥ 10° empfoh-
len.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
4) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu ver-
meiden, das Gerät mit dem Messumformerteil nach unten gerichtet einbauen.
L > 10 m (33 ft)
Einbaulage
Montage
Empfehlung
A0015591
1)
α
A0041328
2)
A0015589
3) 4)
A0015590
A0015592
A0041092
17
