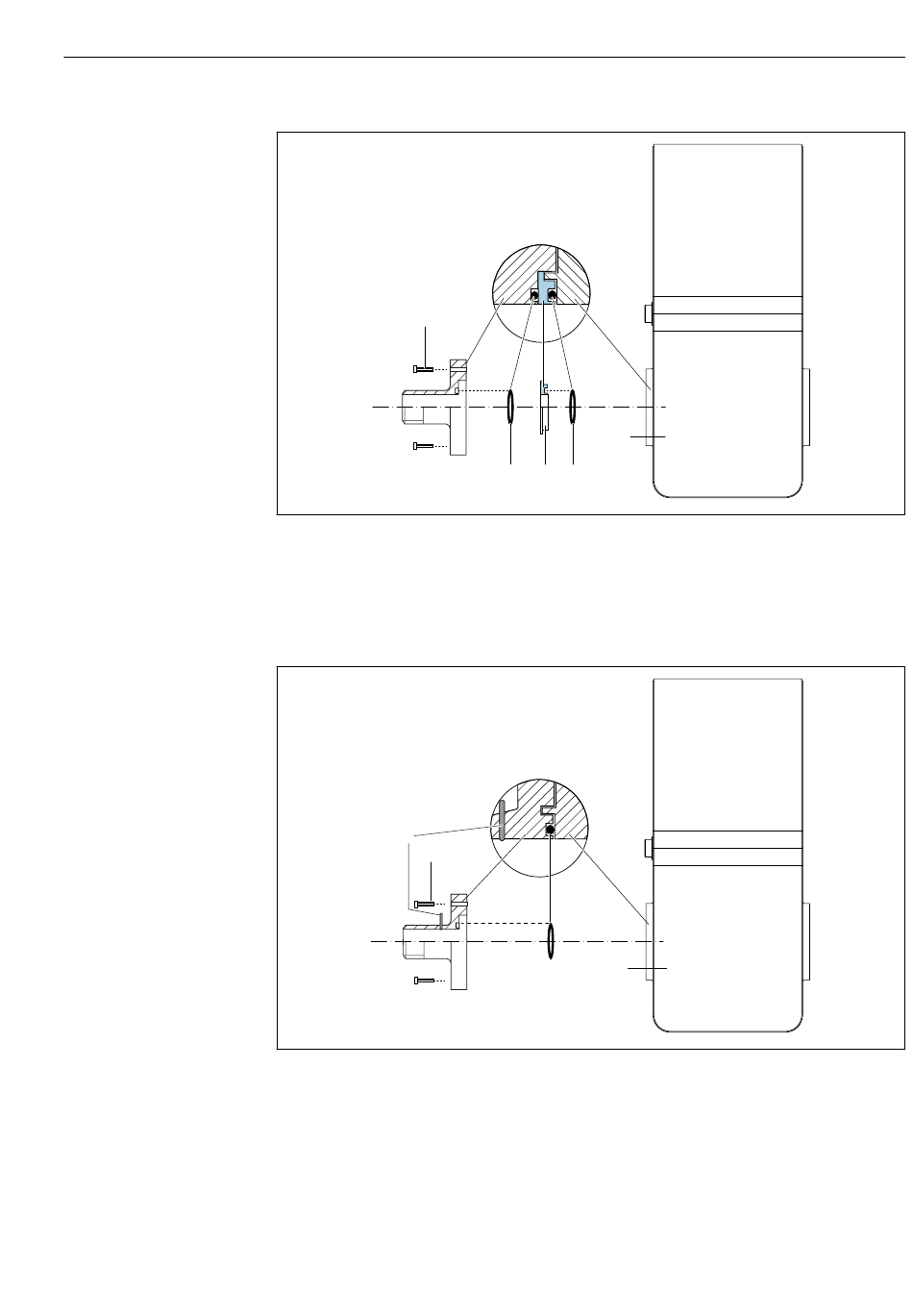

Potenzialausgleich über zusätzlichen Erdungsring
1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messgerät
Potenzialausgleich über Erdungselektroden am Prozessanschluss
2
1
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messgerät
7.5 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP67, Type 4X enclosure.
4
2 3 2
4
3
