Endress+Hauser Dosimag Betriebsanleitung Seite 19

Dosimag Modbus RS485
Endress+Hauser
1
2
3

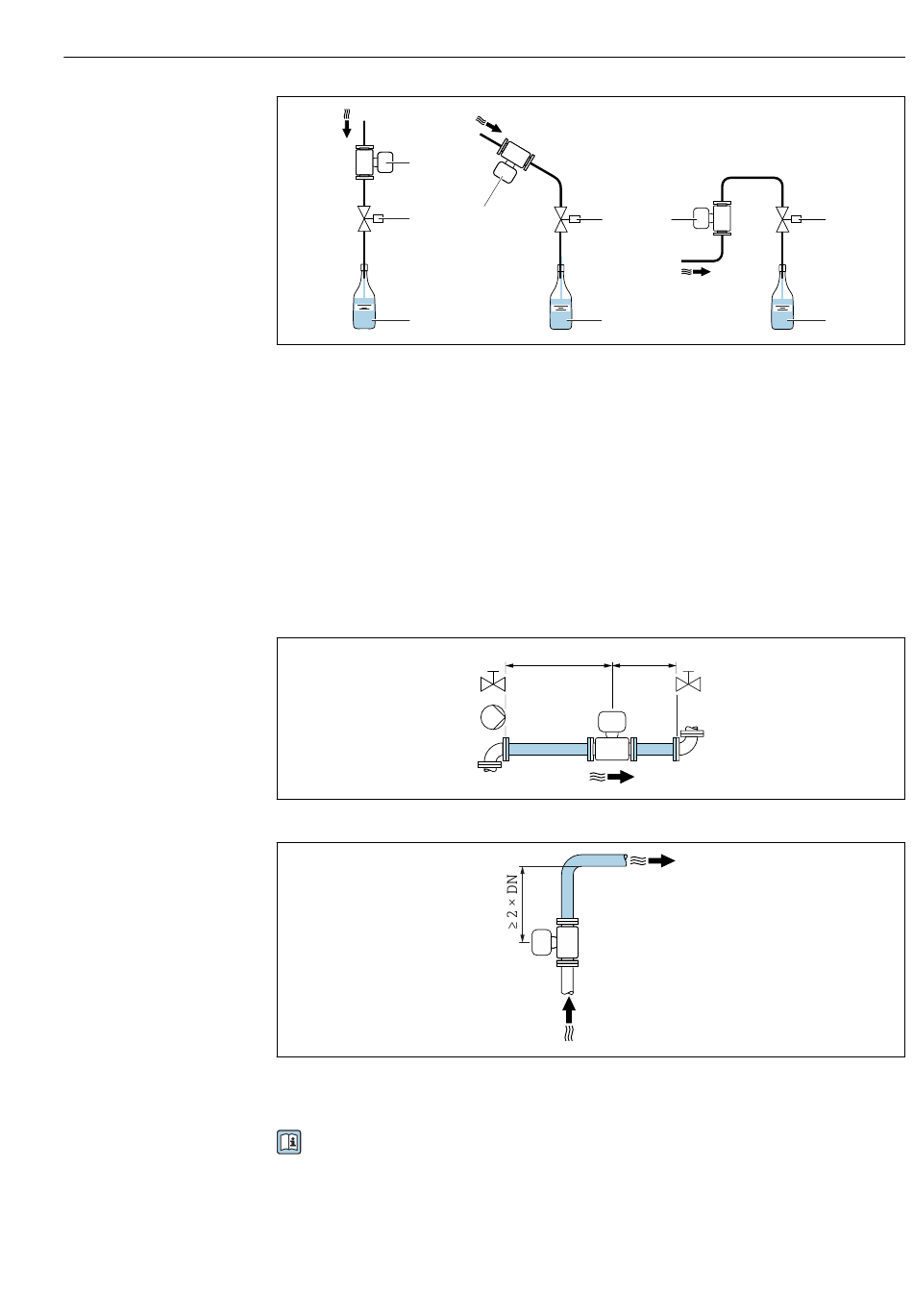

 3 Füllanlage
1 Messgerät
2 Abfüllventil
3 Behälter
Ein- und Auslaufstrecken
Einbau mit Ein- und Auslaufstrecken
Um Unterdruck zu vermeiden und um die spezifizierte Messgenauigkeit einzuhalten, das
Gerät vor turbulenzerzeugenden Armaturen (z. B. Ventile, T-Stücke) und nach Pumpen
einbauen.
Gerade und ungestörte Ein- und Auslaufstrecken einhalten.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
2
1
3
≥ 5 × DN
≥ 2 × DN
1 2
3
Montage
A0003795
A0028997
A0042132
19
