Endress+Hauser Dosimag Betriebsanleitung Seite 67

Magnetisch-induktives durchflussmessgerät

Vorschau ausblenden Andere Handbücher für Dosimag:

Dosimag Modbus RS485

Druckverlust

Systemdruck

Vibrationen

Magnetismus und statische

Elektrizität

Bauform, Maße

Gewicht

Endress+Hauser

2 ... 3 m/s (6,56 ... 9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physi-

kalischen Eigenschaften des Messstoffs abstimmen:

• v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Reinigungsmittel)

• v > 2 m/s (6,56 ft/s): Bei belagsbildenden Messstoffen (z.B. öl- und zuckerhaltige Flüs-

sigkeiten)

• Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduk-

tion der Messgerät-Nennweite.

• Für Messstoffe mit hohem Feststoffgehalt kann ein Messgerät mit nominalem

Durchmesser > DN 8 (³⁄₈") aufgrund größerer Elektroden die Signalstabilität und Rei-

nigbarkeit verbessern.

• Bei DN 8 (⁵⁄₁₆"), DN 15 (½") und DN 25 (1") entsteht kein Druckverlust, wenn der Einbau

des Messgeräts in eine Rohrleitung mit gleicher Nennweite erfolgt.

• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545

→  20

 8

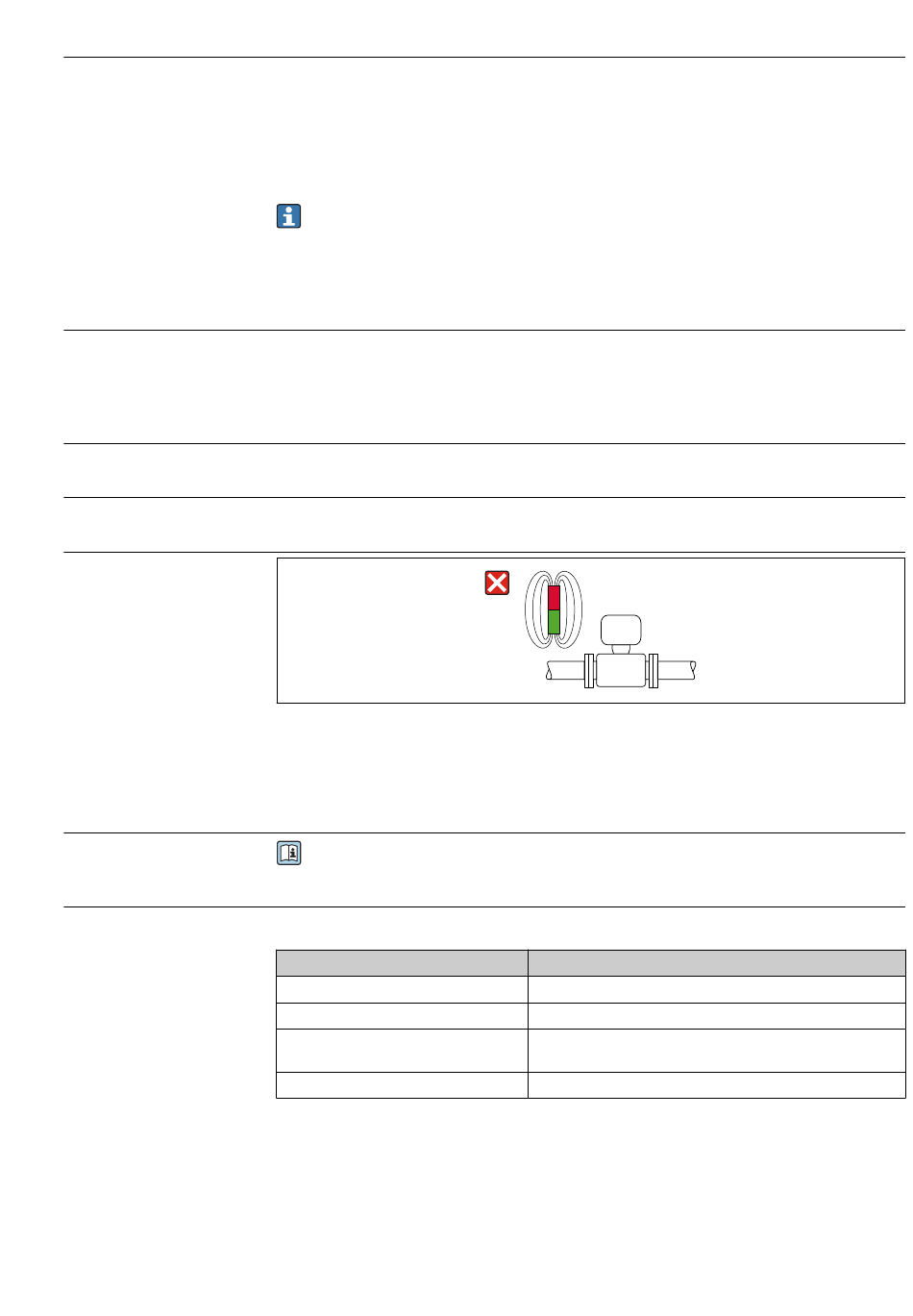

Magnetfelder vermeiden

16.10 Konstruktiver Aufbau

Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische

Information", Kapitel "Konstruktiver Aufbau"

Gewicht in SI-Einheiten

DN [mm]

15K

Konische Ausführung (entspricht DN 12)

Technische Daten

Gewicht [kg]

1,8

2,3

A0042152
