4.2.1 Messgerät-Typenschild
1
2
3
4
5
6
7

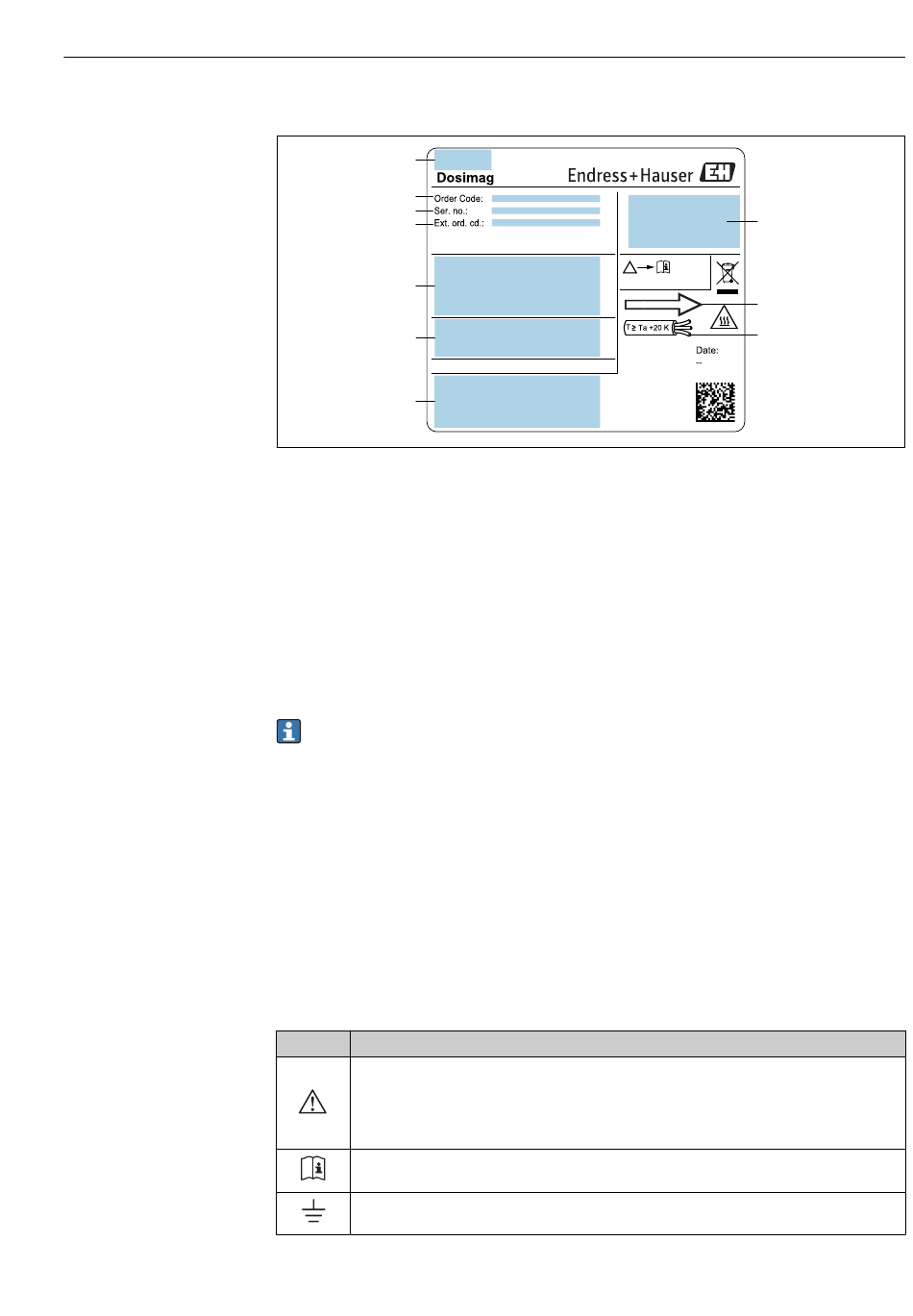

 2 Beispiel für Messgerät-Typenschild
1 Herstelleradresse/Zertifikatshalter
2 Bestellcode (Order code)
3 Seriennummer (Ser. no.)
4 Erweiterter Bestellcode (Ext. ord. cd.): Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Anga-
ben der Auftragsbestätigung entnommen werden
5 Versorgungsspannung; Leistungsaufnahme; Prozessanschluss
6 Nennweite des Messaufnehmers; Druckstufe (PN=PS); mediumsberührende Werkstoffe; zulässige Messstoff-
temperatur (Tm); zulässige Umgebungstemperatur (Ta)
7 Raum für Zusatzangaben zur Ausführung (Zulassungen, Zertifikate)
8 Schutzart
9 Durchflussrichtung
10 Kabeltemperatur
Bestellcode
Die Nachbestellung des Messgeräts erfolgt über den Bestellcode (Order code).
Erweiterter Bestellcode
• Gerätetyp (Produktwurzel) und Grundspezifikationen (Muss-Merkmale) werden
immer aufgeführt.
• Von den optionalen Spezifikationen (Kann-Merkmale) werden nur die sicherheits-
und zulassungsrelevanten Spezifikationen aufgeführt (z.B. LA). Wurden noch
andere optionale Spezifikationen bestellt, werden diese gemeinsam durch das Platz-
haltersymbol # dargestellt (z.B. #LA#).
• Enthalten die bestellten optionalen Spezifikationen keine sicherheits- und zulas-
sungsrelevanten Spezifikationen, werden sie durch das Platzhaltersymbol + darge-
stellt (z.B. XXXXXX-AACCCAAD2S1+).
4.2.2 Symbole auf dem Gerät
Symbol Bedeutung
WARNUNG!
Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden
wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr
und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-
tion zum Messgerät konsultieren.
Verweis auf Dokumentation
Verweist auf die entsprechende Dokumentation zum Gerät.
Erdungsanschluss
Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist.
Warenannahme und Produktidentifizierung
