2. Display

2. Display
2
2.1. Display
Anmerkung:
Das Display wird maximal 10 Sekunden nach dem Einschalten aktiviert.
Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang
zu allen Informationen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten:
Normal
Energieein-
sparung
Übersicht der Displaytasten und -funktionen:

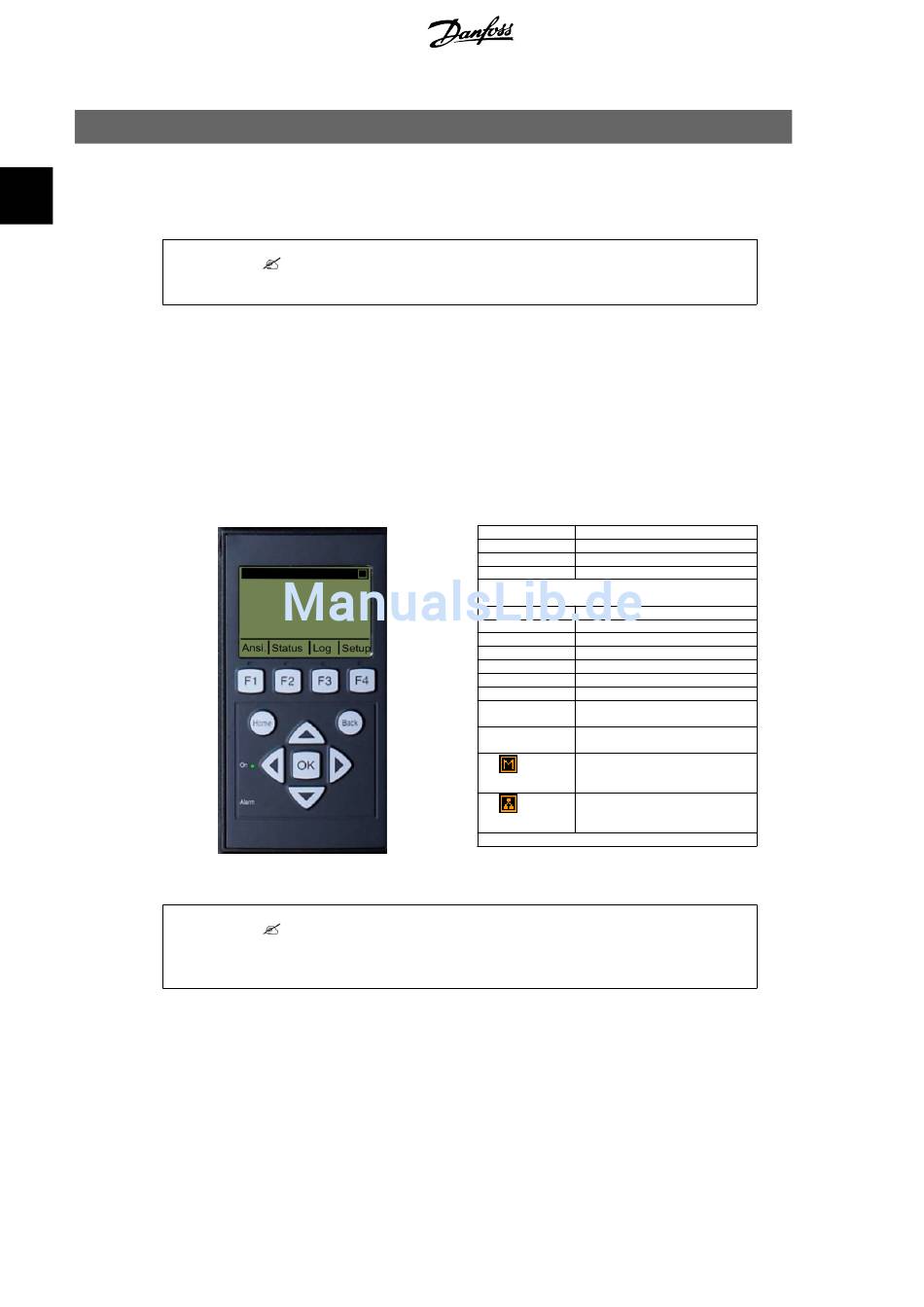

Abbildung 2.1: Display
Anmerkung:
Die Kontraststufe des Displays kann bei gedrückter F1-Taste mit der Pfeil-nach-oben-/Pfeil-
nach-unten-Taste geändert werden.
Die Menüstruktur ist in vier Hauptbereiche unterteilt:
Ansicht
Status
Energielog
Setup
Die folgenden Abschnitte enthalten ausführlichere Informationen.
4
Das Display ist in Gebrauch.
Nach 10 Minuten ohne Displayaktivität schaltet sich die Hintergrundbeleuchtung des Dis-
plays aus, um Energie zu sparen. Durch Drücken einer beliebigen Taste wird es wieder
aktiviert.
Zeigt eine kurze Liste mit Informationen an (schreibgeschützt).
Zeigt Werte der Wechselrichterparameter an (schreibgeschützt).
Zeigt protokollierte Energieerzeugungsdaten an.
Zeigt konfigurierbare Parameter an (Lese-/Schreibzugriff).
L00410310-07_03
F1 Ansicht 1 / Ansicht 2 – Bildschirm
F2 Menü Status
F3 Menü Energielog
F4 Menü Einrichtung
* Bei Betätigung einer F-Taste leuchtet die obige LED
auf.
Home Zurück zum Bildschirm „Ansicht"
OK Eingabe/Auswahl
Pfeil nach oben Schritt nach oben/Wert erhöhen
Pfeil nach unten Schritt nach unten/Wert vermindern
Pfeil nach rechts Bewegt den Cursor nach rechts.
Pfeil nach links Bewegt den Cursor nach links.
Back Zurück/Auswahl aufheben
Leuchtet/blinkt = Am Netz/An-
Ein – Grüne LED
schluss erfolgt
Alarm – Rote
Blinkt = Ausfallsicher
LED
Das Gerät ist als Master-Wechsel-
richter konfiguriert. Die Symbole
werden oben rechts angezeigt.*
Der Wechselrichter ist an einen
Master angeschlossen. Die Symbole
werden oben rechts angezeigt.*
*) Nur TLX Pro und TLX Pro+.
