2.1. Display
Anmerkung:
Durch die erweiterten Funktionen des Wechselrichters kann es bis zu 10 Sekunden dauern, bis
die Benutzerschnittstelle des GLCP nach dem Einschalten zur Verfügung steht.
Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten:
Normal
Energieein-
sparung
Übersicht der Displaytasten und -funktionen:

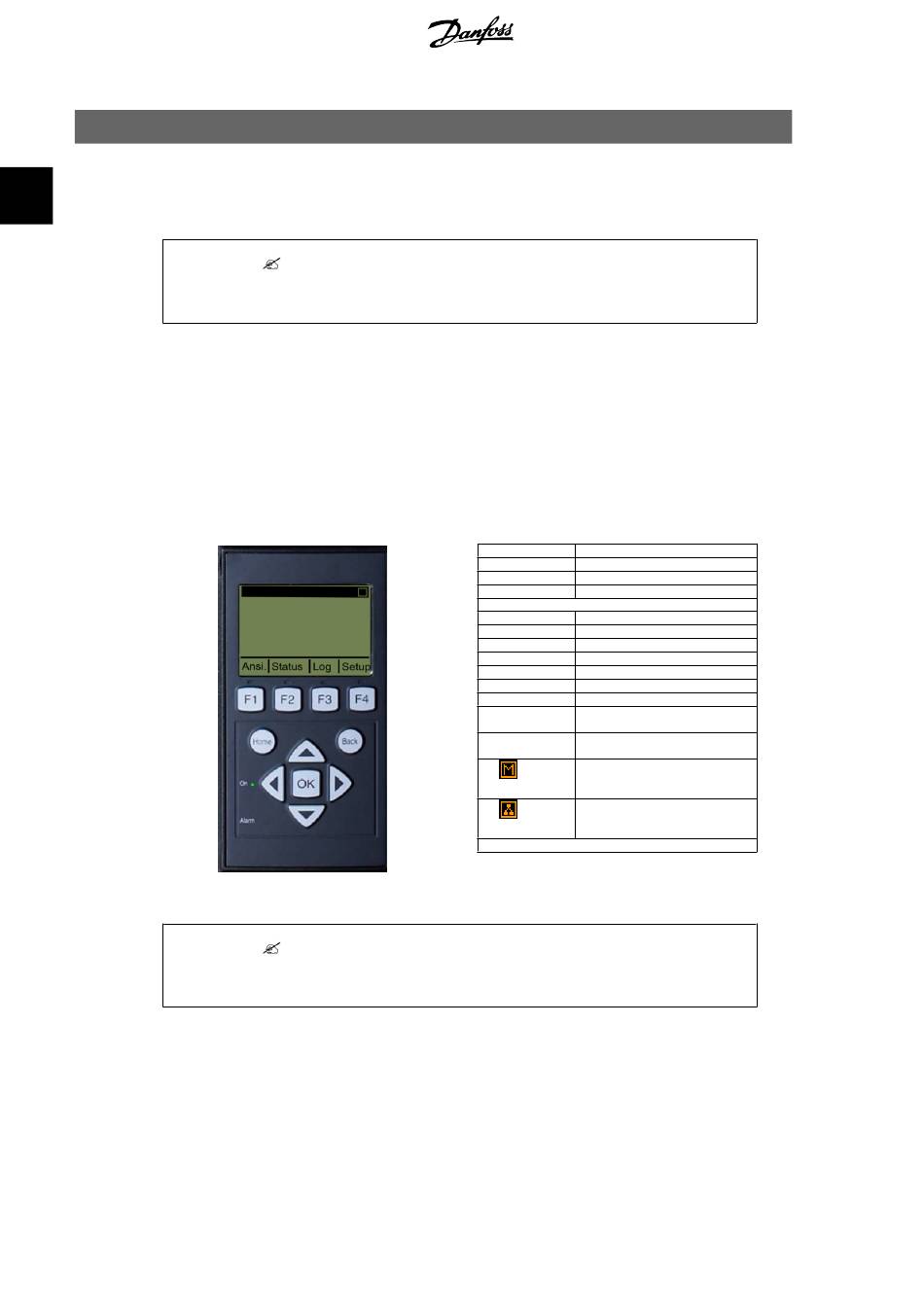

Abbildung 2.1: Display
Anmerkung:
Die Kontraststufe des Displays kann bei gedrückter F1-Taste mit der Pfeil-nach-oben-/Pfeil-
nach-unten-Taste geändert werden.
Die Menüstruktur ist in vier Hauptbereiche unterteilt:
Ansicht
Status
Energielog
Setup
4
Das Display ist in Gebrauch.
Nach 10 Minuten ohne Displayaktivität schaltet sich die Hintergrundbeleuchtung des Dis-
plays aus, um Energie zu sparen. Durch Drücken einer beliebigen Taste wird es wieder
aktiviert.
Zeigt eine kurze Liste mit Informationen. Änderungen können nicht vorgenom-
men werden.
Zeigt Werte der Wechselrichterparameter. Änderungen können nicht vorgenom-
men werden.
Zeigt protokollierte Energieerzeugungsdaten. Änderungen können nicht vorge-
nommen werden.
Zeigt konfigurierbare Parameter.
L00410310-05_03
F1
Ansicht 1 / Ansicht 2 - Bildschirm
F2
Menü Status
F3
Menü Energielog
F4
Menü Einrichtung
* Bei Betätigung einer F-Taste leuchtet die obige LED auf.
Home
Zurück zum Bildschirm „Ansicht"
OK
Eingabe/Auswahl
Pfeil nach oben
Schritt nach oben/Wert erhöhen
Pfeil nach unten Schritt nach unten/Wert vermindern
Pfeil nach rechts Bewegt den Cursor nach rechts.
Pfeil nach links
Bewegt den Cursor nach links.
Back
Zurück/Auswahl aufheben
Leuchtet/blinkt = Am Netz/Anschluss
On – Grüne LED
erfolgt
Alarm – Rote
Blinkt = Ausfallsicher
LED
Das Gerät ist als Master-Wechselrich-
ter konfiguriert. Die Symbole werden
oben rechts angezeigt.*
Der Wechselrichter ist an einen Mas-
ter angeschlossen. Die Symbole wer-
den oben rechts angezeigt.*
*) nur TLX Pro und TLX Pro+.
