Einleitung
1.3 Aufbau

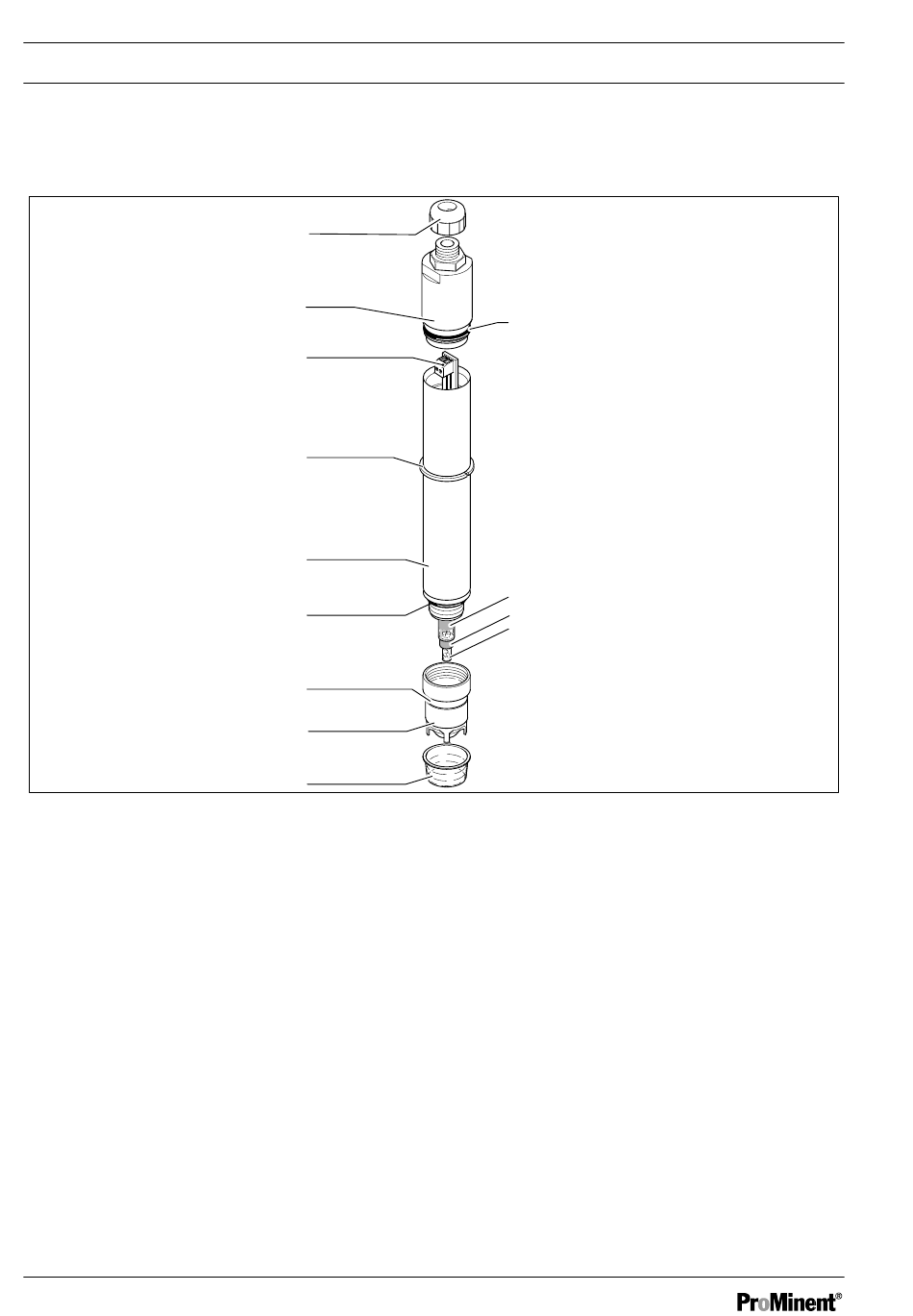

Abb. 2: Der Aufbau des Sensors
1 O-Ring-Dichtung
2 Gegenelektrode (silbern)
3 Referenzelektrode (grau)
4 Arbeitselektrode (golden)
5 Membranschutzkappe
6 Membrankappe
7 Schlauchdichtung
8
13
12
11
10
9
8
7
6
5
1
2
3
4
8 O-Ring-Dichtung
9 Elektrodenschaft
10 Klemmscheibe
11 2-Leiter-Anschluss
12 Oberteil
13 Kabeldurchführung, M12-Verschraubung
