Elektrische Installation
1. Drehen Sie das Oberteil (1) des Sensors eine Viertelumdrehung gegen den Uhrzeigersinn
und ziehen Sie das Oberteil ab.
2. Lösen Sie die Klemmmutter (2) der M12-Verschraubung und führen Sie die Messleitung (3)
durch die Klemmmutter.

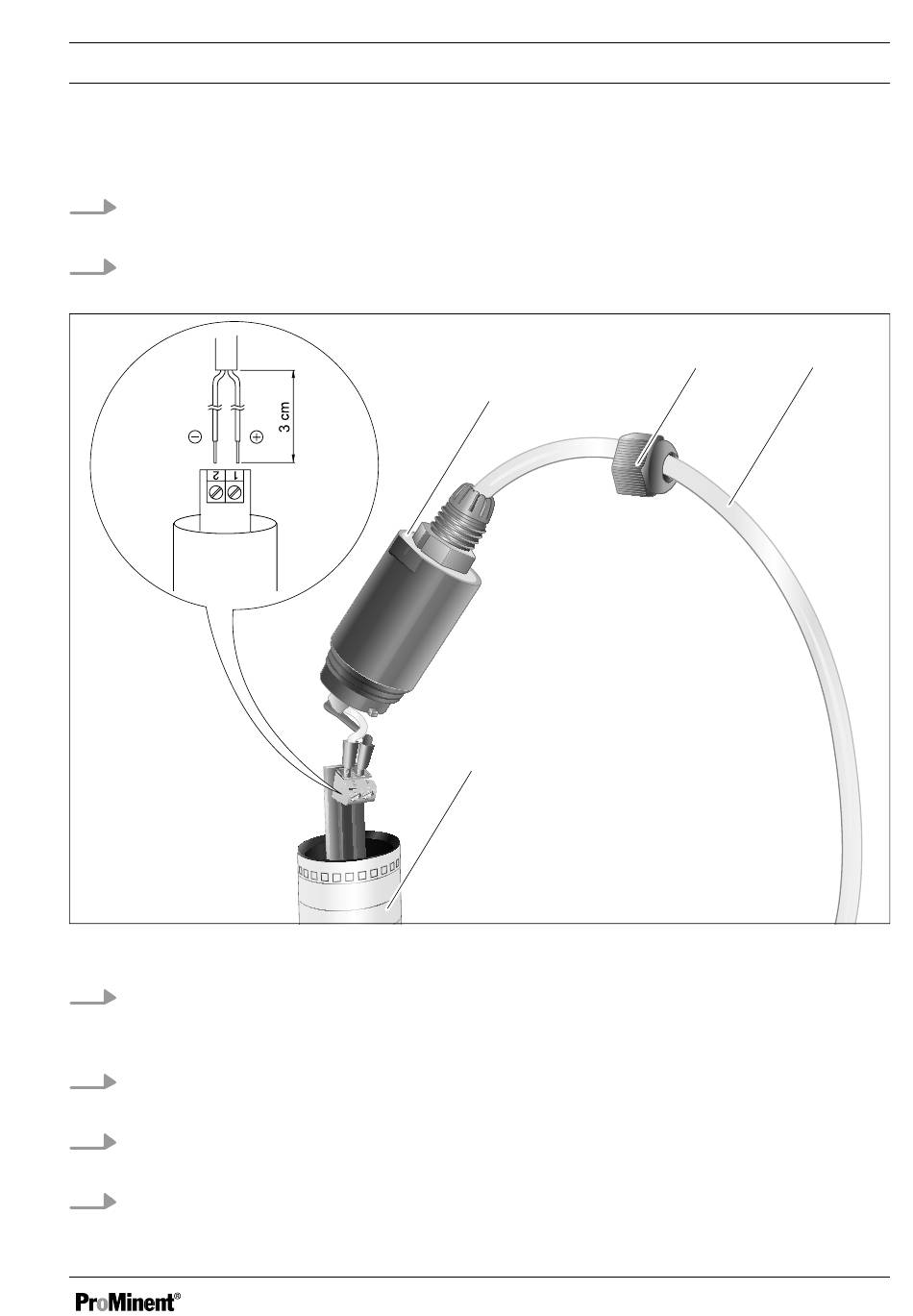

Abb. 5: 2-Leiter-Anschluss
3. Entfernen Sie den Kabelmantel auf einer Länge von ca. 30 mm. Isolieren Sie die Kabelenden
ca. 5 mm ab, versehen Sie die Kabelenden mit Aderendhülsen (⌀ max = 0,5 mm
binden Sie die Kabelenden mit dem 2-Leiter-Anschluss: 1 = Plus, 2 = Minus.
4. Schieben Sie das Oberteil des Sensors ganz auf den Sensorschaft (4) und ziehen Sie das
Oberteil des Sensors im Uhrzeigersinn bis zum Anschlag an.
5. Schieben Sie die Messleitung so weit wie möglich in das Oberteil des Sensors, zur Zugent‐
lastung.
6. Ziehen Sie die Klemmmutter (2) der M12-Verschraubung fest.
1
4
Installieren
2 3
A2419
) und ver‐
