Einleitung
1.3 Aufbau

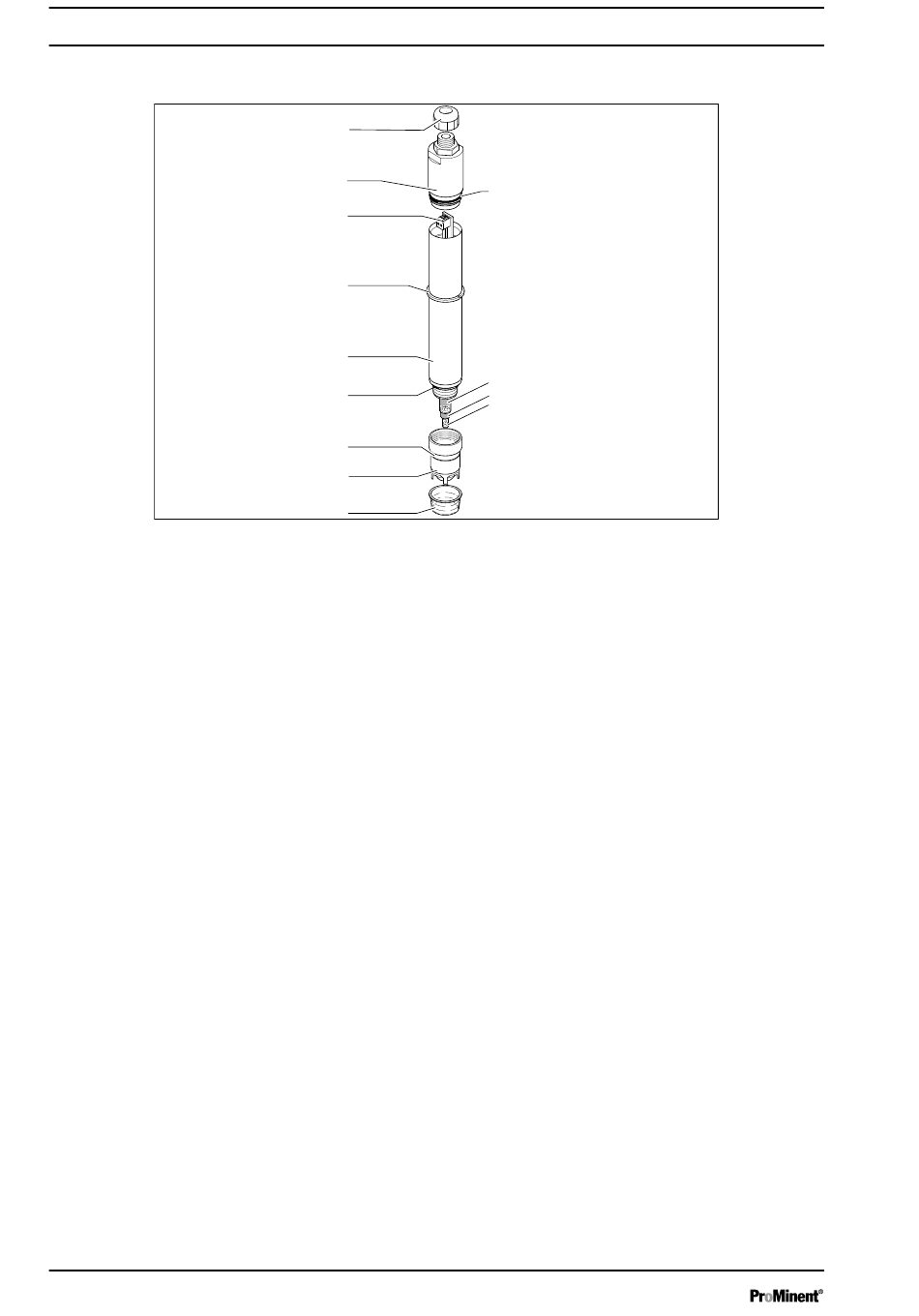

Abb. 2: Der Aufbau des Sensors
1 O-Ring-Dichtung
2 Gegenelektrode (silbern)
3 Referenzelektrode (grau)
4 Arbeitselektrode (golden)
5 Membranschutzkappe
6 Membrankappe
7 Schlauchdichtung
Aufbau
6
13
12
1
11
10
9
2
8 3
4
7
6
5
8 O-Ring-Dichtung
9 Elektrodenschaft
10 Klemmscheibe
11 2-Leiter-Anschluss
12 Oberteil
13 Kabeldurchführung, M12-Verschraubung
Der Sensor besteht aus 3 Hauptteilen, dem Oberteil, dem Elektro‐
denschaft und der Membrankappe. Die mit Elektrolyt befüllte Mem‐
brankappe stellt die Messkammer dar, in die die Messelektroden
eintauchen. Die Messkammer ist durch eine mikroporöse Membran
zum Messmedium hin abgeschlossen. Im oberen Teil des Schaftes
befindet sich die Verstärkerelektronik, eingebettet in eine Kunst‐
stoffmasse. Der Sensor besitzt eine passive 4 ... 20 mA-Zweileiter-
Schnittstelle. Die Spannungsversorgung erfolgt extern vom Mess-
und Regelgerät.
