Die Kurzbeschreibung der Funktionen
2.2
Der Aufbau des Sensors

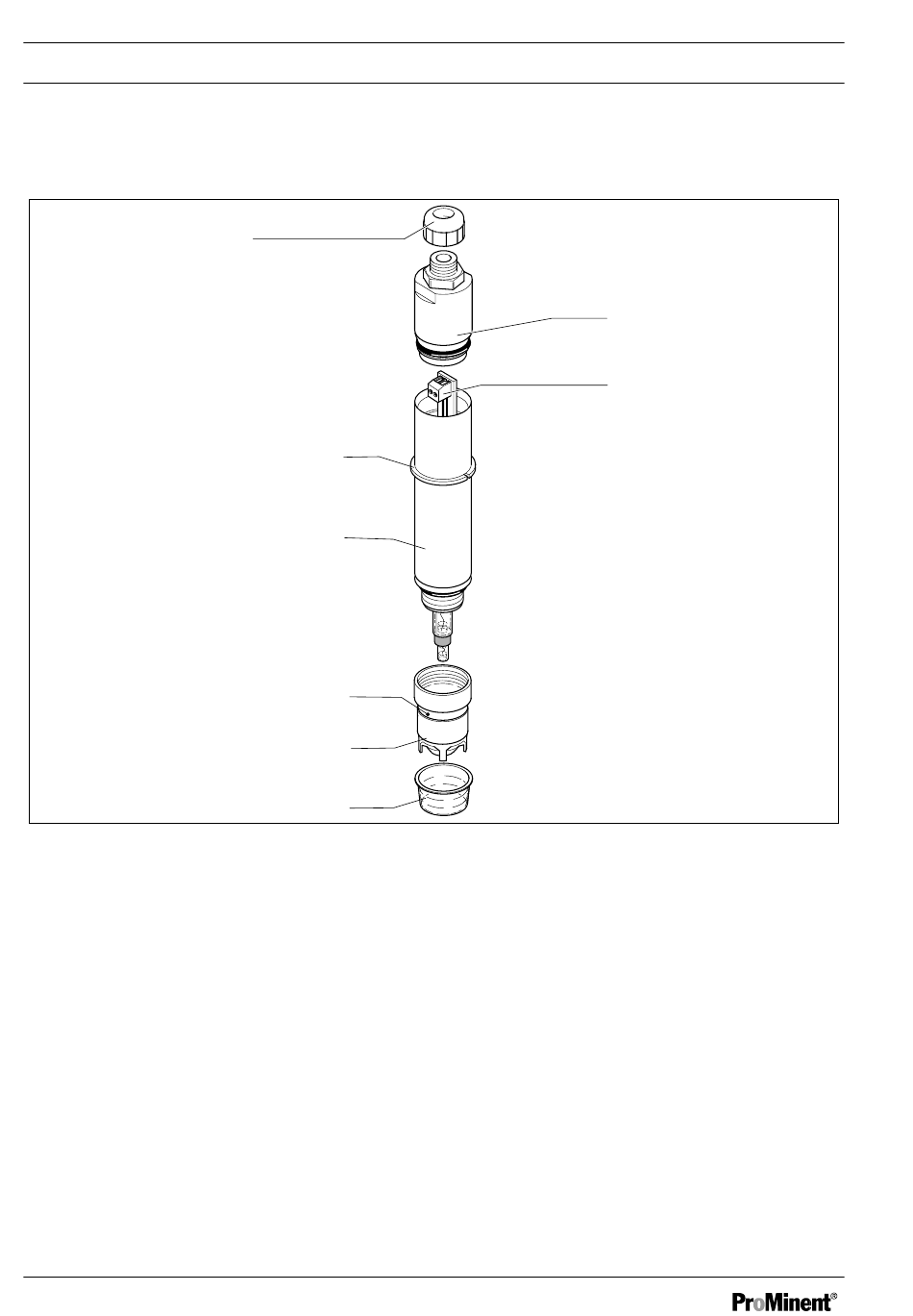

Abb. 1: Der Aufbau des Sensors
1.
Kabeldurchführung M12-Verschrau‐
bung
2.
Adapter
3.
2-Leiter-Anschluss
4.
Klemmscheibe
Der Sensortyp CGE3 besteht aus 2 Hauptteilen, dem Elektrodenschaft und der Mem‐
brankappe. Die mit Elektrolyt befüllte Membrankappe stellt die Messkammer dar. In die
Messkammer tauchen Messelektroden ein. Die Messkammer ist durch eine mikroporöse
Membran zum Messmedium hin abgeschlossen. Der Sensor besitzt eine integrierte Tem‐
peraturkompensation. Im oberen Teil des Elektrodenschafts befindet sich die Verstärker‐
elektronik. Die Verstärkerelektronik ist eingegossen in eine Kunststoffmasse. Die Verstär‐
kerelektronik wandelt den primären Sensorstrom in ein Ausgangssignal von 4 ... 20 mA
um.
10
1.
4.
5.
6.
7.
8.
2.
3.
5.
Elektrodenschaft
6.
Schlauchdichtung
7.
Membrankappe
8.
Membranschutzkappe
A1954
