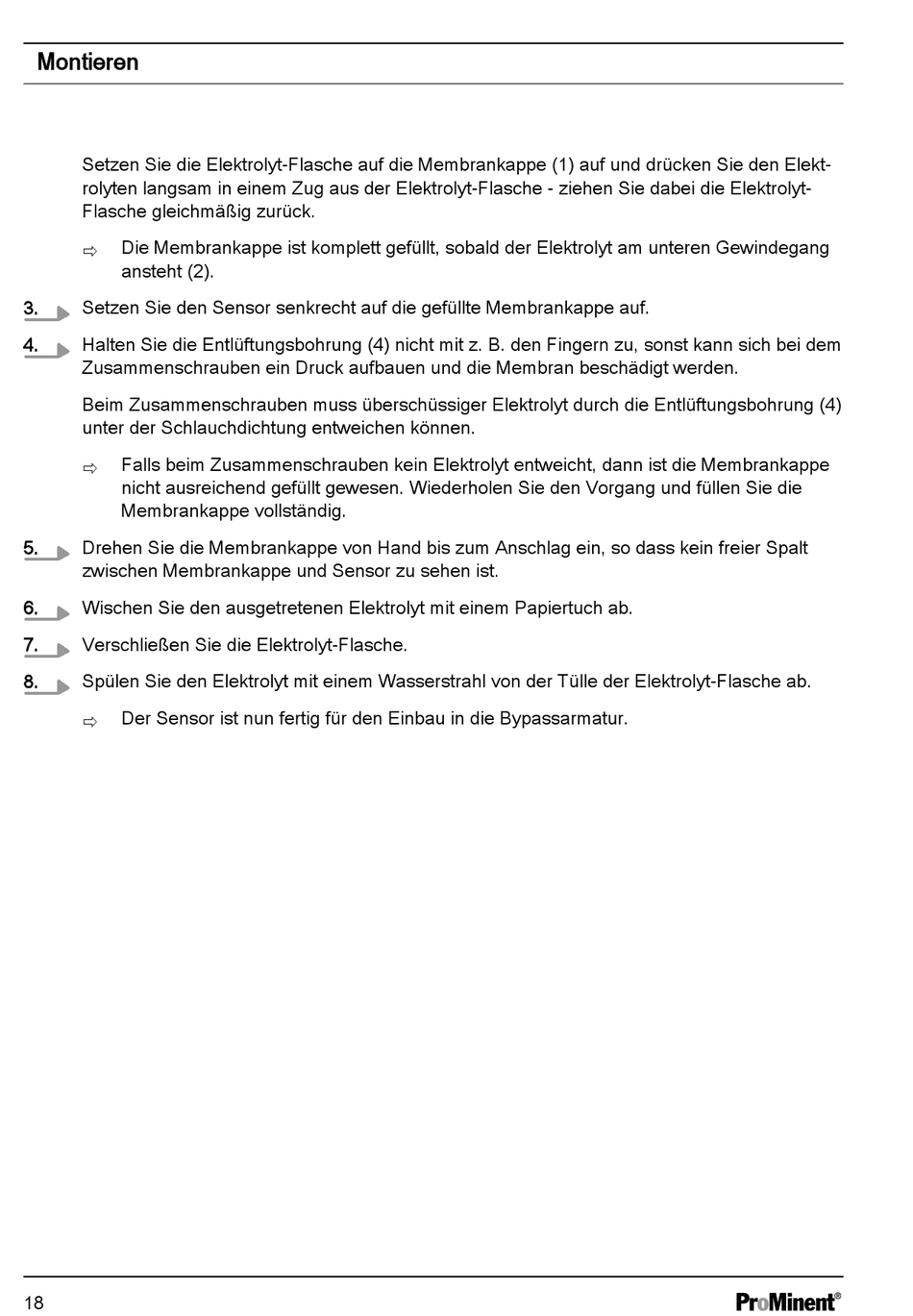

ProMinent DULCOTEST Montage- Und Betriebsanleitung Seite 18

Montieren
Setzen Sie die Elektrolyt-Flasche auf die Membrankappe (1) auf und drücken Sie den Elekt‐
rolyten langsam in einem Zug aus der Elektrolyt-Flasche - ziehen Sie dabei die Elektrolyt-
Flasche gleichmäßig zurück.
Die Membrankappe ist komplett gefüllt, sobald der Elektrolyt am unteren Gewindegang
ð
ansteht (2).
3. Setzen Sie den Sensor senkrecht auf die gefüllte Membrankappe auf.
4. Halten Sie die Entlüftungsbohrung (4) nicht mit z. B. den Fingern zu, sonst kann sich bei dem
Zusammenschrauben ein Druck aufbauen und die Membran beschädigt werden.
Beim Zusammenschrauben muss überschüssiger Elektrolyt durch die Entlüftungsbohrung (4)
unter der Schlauchdichtung entweichen können.
Falls beim Zusammenschrauben kein Elektrolyt entweicht, dann ist die Membrankappe
ð
nicht ausreichend gefüllt gewesen. Wiederholen Sie den Vorgang und füllen Sie die
Membrankappe vollständig.
5. Drehen Sie die Membrankappe von Hand bis zum Anschlag ein, so dass kein freier Spalt
zwischen Membrankappe und Sensor zu sehen ist.
6. Wischen Sie den ausgetretenen Elektrolyt mit einem Papiertuch ab.
7. Verschließen Sie die Elektrolyt-Flasche.
8. Spülen Sie den Elektrolyt mit einem Wasserstrahl von der Tülle der Elektrolyt-Flasche ab.
Der Sensor ist nun fertig für den Einbau in die Bypassarmatur.
ð
