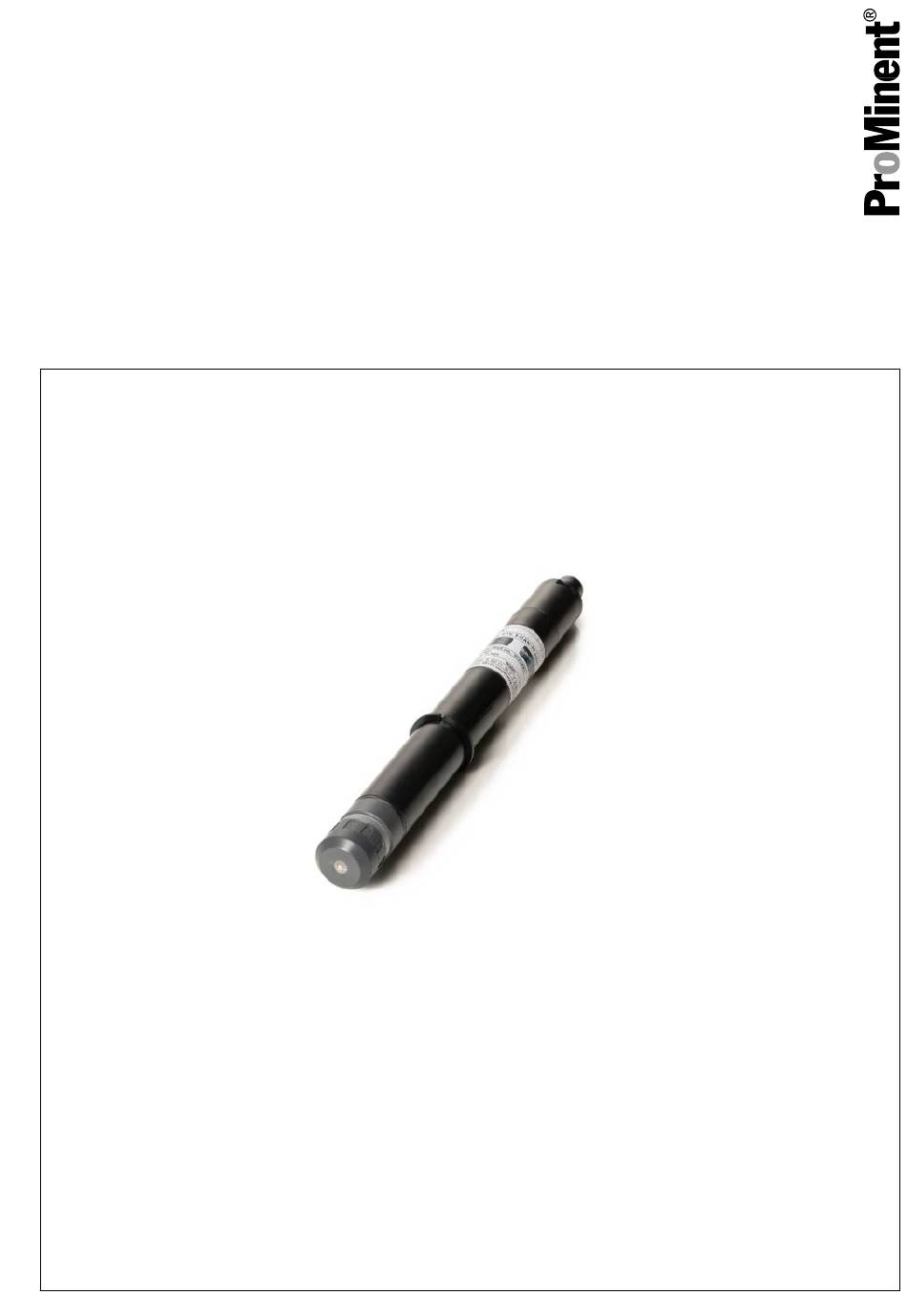

Montage- und Betriebsanleitung

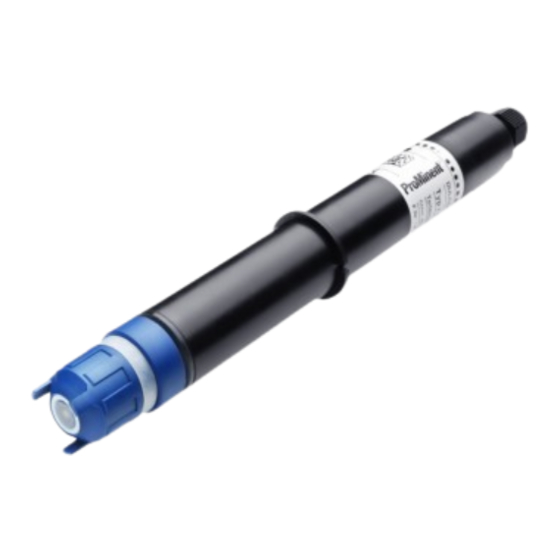

DULCOTEST Sensor für Gesamtchlor
CTE 3
DE
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
990550
BA 001 DT 08/24 DE

Werbung

loading

Verwandte Anleitungen für ProMinent DULCOTEST

Inhaltszusammenfassung für ProMinent DULCOTEST

  • Seite 1 Montage- und Betriebsanleitung DULCOTEST Sensor für Gesamtchlor CTE 3 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. 990550 BA 001 DT 08/24 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Das Dokument spricht immer Frauen, Männer und gender- neutrale Personen in gleicher Weise an. Wir bitten um Verständnis für diese Vereinfachung im Text.
  • Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung................4 1.1 Funktionsbeschreibung..........5 1.2 Anwendung..............5 1.3 Aufbau ................. 6 Sicherheit................7 2.1 Kennzeichnung der Warnhinweise....... 7 2.2 Benutzer-Qualifikation..........9 2.3 Allgemeine Sicherheitshinweise......... 10 2.4 Bestimmungsgemäße Verwendung......10 2.5 Angaben für den Notfall..........11 Lagern und transportieren des Sensors......12 3.1 Lagern.................
  • Seite 4 Einleitung Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des DULCOTEST ® Sensors für Gesamtchlor, Typ CTE 3. Abb. 1: DULCOTEST ® Sensor, Typ CTE 3. Bestellnummer Bezeichnung des Komplettsets 1133132 CTE 3-mA-2ppm 1136466 CTE 3-mA-5ppm 1133337 CTE 3-mA-10ppm...
  • Seite 5 Einleitung 1.1 Funktionsbeschreibung Kurzbeschreibung der Funktion Parameter Wert Messgröße Gesamtchlor Messbereich: 0,02…2,0 mg (CTE 3-mA-2 ppm) 0,05…5,0 mg (CTE 3-mA-5 ppm) 0,1…10,0 mg (CTE 3-mA-10 ppm) 0,2…20,0 mg (CTE 3-mA-20 ppm) pH-Bereich: 5,5 ... 9,5 Der Sensor ist ein membranbedeckter amperometrischer Zwei‐ elektroden-Sensor.
  • Seite 6 Einleitung 1.3 Aufbau Abb. 2: Der Aufbau des Sensors Steckerschutzkappe Arbeitselektrode 4-Pol Stecker Schlauchdichtung Klemmscheibe Membran Sensorschaft 10 Membrankappe O-Ring Dichtung 11 Membranschutzkappe Gegen- und Referenzelektrode Aufbau Der Sensor besteht aus 3 Hauptteilen, dem Stecker, dem Elektro‐ denschaft und der Membrankappe. Die mit Elektrolyt befüllte Mem‐ brankappe stellt die Messkammer dar, in die die Messelektroden eintauchen.
  • Seite 7 Sicherheit Sicherheit 2.1 Kennzeichnung der Warnhinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Warnhinweise und ist in klare Handlungsschritte aufgegliedert. Warnhinweise und Hinweise gliedern sich nach dem folgenden Schema. Hierbei kommen verschiedene, der Situation angepasste, Piktogramme zum Einsatz.
  • Seite 8 Sicherheit Art der Information Anwendungstipps und Zusatzinformation. Quelle der Information. Zusätzliche Maßnahmen. Bezeichnen Anwendungstipps und andere – besonders nützliche Informationen. Es ist kein Signalwort für eine gefährliche oder schädliche Situation.
  • Seite 9 Sicherheit 2.2 Benutzer-Qualifikation WARNUNG! Verletzungsgefahr bei unzureichender Qualifika‐ tion des Personals Der Betreiber der Anlage/des Gerätes ist für die Einhaltung der Qualifikationen verantwortlich. Wenn unqualifiziertes Personal Arbeiten an dem Gerät vornimmt oder sich im Gefahrenbereich des Gerätes aufhält, entstehen Gefahren, die schwere Verletzungen und Sachschäden verursachen können.
  • Seite 10 Gesamtchlor (Chloraminen, freies Chlor) in wässriger Lösung für in genannte oder ähnliche Anwendungen - unter Beachtung der Technischen Spezifikationen - verwendet werden. Der Anschluss an fremde Mess- / Regelgeräte erfordert die Freigabe von ProMinent. Der Sensor ist kein Sicherheitsbauteil.
  • Seite 11 Sicherheit 2.5 Angaben für den Notfall Im Notfall das Mess-/Regelgerät Spannungsfrei machen. Falls aus der Bypassarmatur Flüssigkeit austritt, die bauseitig installierten Absperrhähne am Zu- und Ablauf der Bypassar‐ matur schließen. Vor dem Öffnen der Bypassarmatur die Sicherheitshinweise des Anlagenbetreibers beachten.
  • Seite 12 Lagern und transportieren des Sensors Lagern und transportieren des Sensors Ä Kapitel 2.2 Benutzer-Qualifikation: unterwiesene Person „Benutzer-Qualifikation“ auf Seite 9 Originalverpackung Schädigung des Produkts. Transportieren, versenden und lagern Sie den – Sensor in der Originalverpackung. Bewahren Sie die Verpackung mit den Styro‐ –...
  • Seite 13 Montieren Montieren Ä Kapitel 2.2 Benutzer-Qualifikation: geschulter Anwender „Benutzer-Qualifikation“ auf Seite 9 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenblatts.
  • Seite 14 Montieren 4.1 Elektrolyt einfüllen Öffnen Sie die Elektrolyt-Flasche und schrauben Sie die Tülle (3) darauf. Abb. 3: Den Elektrolyt einfüllen. Membrankappe Füllhöhe des Elektrolyt Tülle Entlüftungsbohrung Füllen Sie den Elektrolyt möglichst blasenfrei ein. Die Dosierspitze auf die Elektrolytflasche schrauben und etwas Elektrolytgel in die schräg gehaltenen Membrankappe trofen lassen.
  • Seite 15 Mindestdurchflussmenge abschalten bzw. auf Grundlast schalten. Den Sensor nur in Bypassarmaturen des Her‐ – stellers ProMinent verwenden. Bei Verwenden anderer Bypassarmaturen die Messergebnisse vor der Inbetriebnahme - durch geeignete Messmethoden - überprüfen. Vermeiden Sie Installationen, die Luftblasen im –...
  • Seite 16 Montieren Sie dürfen die Membran mit keinem Gegenstand in Berührung bringen, um eine Schädigung und Belegung der Membran zu vermeiden. Sie müssen den Sensor nach der Inbetriebnahme immer feucht halten, z. B. darf die Bypassarmatur nie trockenlaufen. A0645 Abb. 4: Einbausituation Gewindehülse Klemmscheibe Sensor...
  • Seite 17 16 V DC belastbar sein. – Eine zu geringe Versorgungsspannung kann einen fehlerhaften Messwert verursa‐ chen. Bei dem Anschluss des Sensors an ein Mess/ Regelgerät von ProMinent sind die Anforderungen erfüllt. VORSICHT! Fehldosierung Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. Sachbeschädigung.
  • Seite 18 Sensor in Betrieb nehmen Sensor in Betrieb nehmen Ä Kapitel 2.2 Benutzer-Qualifikation: geschulter Anwender „Benutzer-Qualifikation“ auf Seite 9 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.
  • Seite 19 Sensor in Betrieb nehmen VORSICHT! – Sie dürfen die Spannungsversorgung des Mess- / Regelgeräts und des Sensors nicht unterbrechen. Nach längeren Spannungsunter‐ brechungen (>24 h) muss eine Wiederinbet‐ riebnahme erfolgen; dazu müssen Sie den Sensor einlaufen lassen und kalibrieren. – Sie dürfen im Intervallbetrieb das Messsystem nicht abschalten.
  • Seite 20 Sensor in Betrieb nehmen 6.2 Sensor kalibrieren VORSICHT! – Nach einem Membrankappen- oder Elektrolyt‐ wechsel müssen Sie den Steilheitsabgleich durchführen. – Für eine einwandfreie Funktion des Sensors müssen Sie den Steilheitsabgleich in regelmä‐ ßigen Abständen wiederholen. – Beachten Sie die gültigen nationalen Vor‐ schriften für Kalibrierintervalle.
  • Seite 21 Sensor in Betrieb nehmen Kalibrieren des Sensors im Kalibrier‐ menü des Mess- / Regelgeräts VORSICHT! – Der Messbereich des Sensors muss mit dem eingestellten Messbereich des jeweiligen Mess- / Regelgeräts übereinstimmen. – Eine Umstellung des Messbereichs muss vor dem Kalibrieren erfolgen. Kalibrieren Sie den Sensor wie in der Betriebsanleitung des ver‐...
  • Seite 22 Sensor warten und reparieren Sensor warten und reparieren Ä Kapitel 2.2 Benutzer-Qualifikation: geschulter Anwender „Benutzer-Qualifikation“ auf Seite 9 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen.
  • Seite 23 Sensor warten und reparieren 7.2 Reparieren Ein Reparieren ist nicht möglich: Der Sensor kann nur im Werk repariert werden. Senden Sie dazu den Sensor in der Originalver‐ packung an den Hersteller ein.
  • Seite 24 Fehler beheben Fehler beheben WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenblatts. Da aufgrund neuer Erkenntnisse das Gefährdungspotenzial eines Stoffes jederzeit neu bewertet werden kann, ist das Sicherheitsdatenblatt regelmäßig zu über‐...
  • Seite 25 Kein Messwasserdurchfluss. Durchfluss korrigieren. Luftblasen außen an der Membran. Luftblasen durch klopfen entfernen und ggf. den Durchfluss erhöhen. Störende Substanzen im Mess‐ Rücksprache mit ProMinent. wasser. Beläge (Mangan-, Eisenoxide) auf Membrankappe reinigen bzw. austau‐ der Membran. schen; Sensor einlaufen lassen, kalib‐...
  • Seite 26 Fehler beheben Fehler mögliche Ursache Abhilfe Mess- / Regelgerät defekt. Mess- / Regelgerät mit Sensor-Simu‐ lator überprüfen (DULCOMETER ® Simulator, Bestell-Nr. 1004042), wenn defekt dann einsenden. Messwert des Sensors ist Einlaufzeit zu gering. siehe „Einlaufzeit“. 0 ppm und Sensor-Strom Referenzelektrode defekt *. Sensor zum Regenerieren einsenden.
  • Seite 27 Außer Betrieb nehmen Außer Betrieb nehmen Ä Kapitel 2.2 Benutzer-Qualifikation: unterwiesene Person „Benutzer-Qualifikation“ auf Seite 9 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff-Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenblatts.
  • Seite 28 Altteileentsorgung Altteileentsorgung Ä Kapitel Benutzer-Qualifikation: unterwiesene Person, siehe 2.2 „Benutzer-Qualifikation“ auf Seite 9 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen natio‐ nalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Altgeräte bei ausrei‐ chender Frankierung der Sendung zurück. Bevor Sie das Gerät einschicken, müssen Sie das Gerät dekonta‐...
  • Seite 29 Technische Daten Technische Daten Parameter Wert Messgröße: Gesamtchlor: freies Chlor (HOCl, OCI-), gebun‐ denes Chlor (Chloramine) Messprinzip, Technologie: amperometrisch, 2-Elektroden, membranbedeckt Messbereich und Normsteilheiten: CTE 3-mA-0,5ppm: 0,01-0,05 mg/l Normsteilheit: 24 mA/ppm CTE 3-mA-2ppm: 0,02-2,0 mg/l Normsteilheit: 6 mA/ppm CTE 3-mA-5ppm: 0,05-5,0 mg/l Normsteilheit: 2,4 mA/ppm CTE 3-mA-10ppm: 0,1-10 mg/l Normsteilheit: 1,2 mA/ppm...
  • Seite 30 Ersatzteile und Zubehör Bestelladresse für Ersatzteile und Zubehör: Die aktuelle Adresse für die Bestellung von Ersatzteilen und Zubehör finden Sie auf der Homepage des Herstellers ProMinent. Der Sensor kann nur im Komplettset bestellt werden, dieses Kom‐ plettset besteht aus: 1 Sensor mit Membrankappe...
  • Seite 31 Eingehaltene Richtlinien/Normen Eingehaltene Richtlinien/Normen EU-Richtlinien: EMV-Richtlinie (2014/30/EU). RoHS-Richtlinie (2011/65/EU). Harmonisierte Normen: EN 61326-1:2013, Klasse B EN 50581:2012 Die CE-Konformitätserklärung finden Sie als Download auf unserer Homepage.
  • Seite 32 Index Index Allgemeine Gleichbehandlung ....2 Maximale Lagerdauer ..... 12 Membran reinigen .
