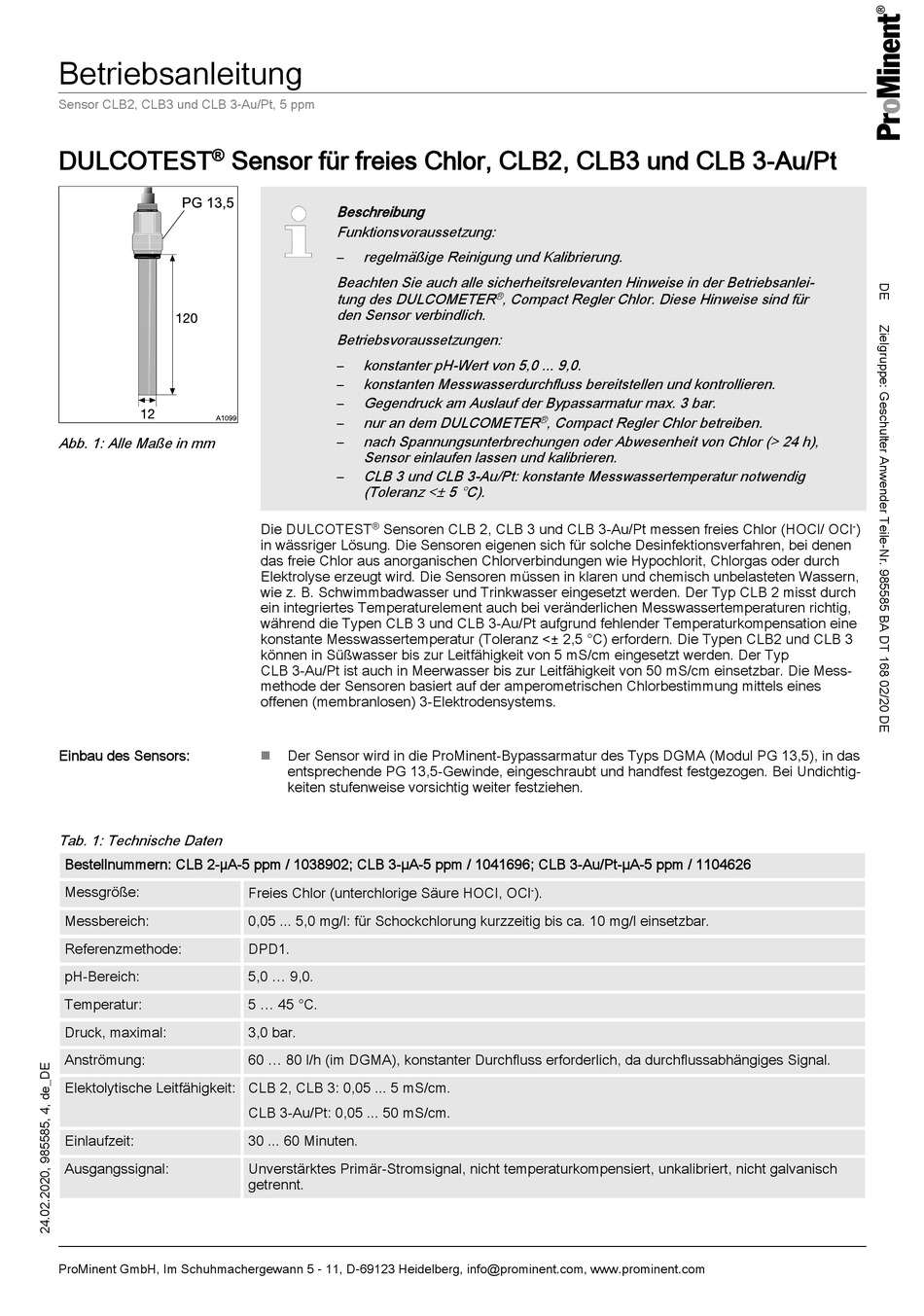

ProMinent DULCOTEST Betriebsanleitung

Betriebsanleitung
Sensor CLB2, CLB3 und CLB 3-Au/Pt, 5 ppm

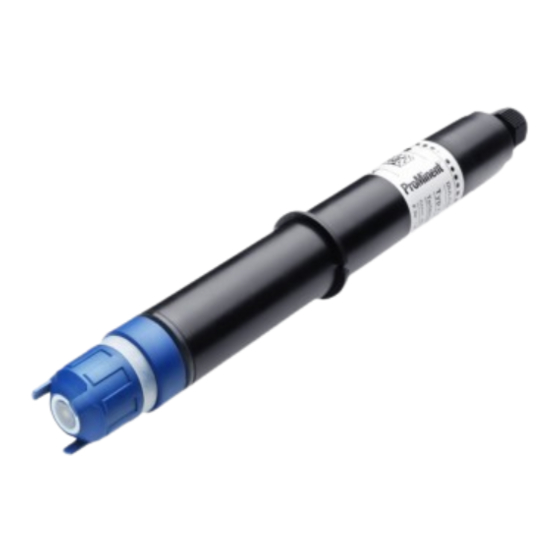

DULCOTEST Sensor für freies Chlor, CLB2, CLB3 und CLB 3-Au/Pt
®
Abb. 1: Alle Maße in mm
Einbau des Sensors:
Tab. 1: Technische Daten
Bestellnummern: CLB 2-μA-5 ppm / 1038902; CLB 3-µA-5 ppm / 1041696; CLB 3-Au/Pt-µA-5 ppm / 1104626
Messgröße:
Messbereich:
Referenzmethode:
pH-Bereich:
Temperatur:
Druck, maximal:
Anströmung:
Elektolytische Leitfähigkeit: CLB 2, CLB 3: 0,05 ... 5 mS/cm.
Einlaufzeit:
Ausgangssignal:
ProMinent GmbH, Im Schuhmachergewann 5 - 11, D-69123 Heidelberg, info@prominent.com, www.prominent.com
Beschreibung
Funktionsvoraussetzung:
regelmäßige Reinigung und Kalibrierung.
–
Beachten Sie auch alle sicherheitsrelevanten Hinweise in der Betriebsanlei‐
tung des DULCOMETER
den Sensor verbindlich.
Betriebsvoraussetzungen:
konstanter pH-Wert von 5,0 ... 9,0.
–
konstanten Messwasserdurchfluss bereitstellen und kontrollieren.
–
Gegendruck am Auslauf der Bypassarmatur max. 3 bar.
–
nur an dem DULCOMETER
–
nach Spannungsunterbrechungen oder Abwesenheit von Chlor (> 24 h),
–
Sensor einlaufen lassen und kalibrieren.
CLB 3 und CLB 3-Au/Pt: konstante Messwassertemperatur notwendig
–
(Toleranz <± 5 °C).
Die DULCOTEST ® Sensoren CLB 2, CLB 3 und CLB 3-Au/Pt messen freies Chlor (HOCl/ OCl
in wässriger Lösung. Die Sensoren eigenen sich für solche Desinfektionsverfahren, bei denen
das freie Chlor aus anorganischen Chlorverbindungen wie Hypochlorit, Chlorgas oder durch
Elektrolyse erzeugt wird. Die Sensoren müssen in klaren und chemisch unbelasteten Wassern,
wie z. B. Schwimmbadwasser und Trinkwasser eingesetzt werden. Der Typ CLB 2 misst durch
ein integriertes Temperaturelement auch bei veränderlichen Messwassertemperaturen richtig,
während die Typen CLB 3 und CLB 3-Au/Pt aufgrund fehlender Temperaturkompensation eine
konstante Messwassertemperatur (Toleranz <± 2,5 °C) erfordern. Die Typen CLB2 und CLB 3
können in Süßwasser bis zur Leitfähigkeit von 5 mS/cm eingesetzt werden. Der Typ
CLB 3-Au/Pt ist auch in Meerwasser bis zur Leitfähigkeit von 50 mS/cm einsetzbar. Die Mess‐
methode der Sensoren basiert auf der amperometrischen Chlorbestimmung mittels eines
offenen (membranlosen) 3-Elektrodensystems.
Der Sensor wird in die ProMinent-Bypassarmatur des Typs DGMA (Modul PG 13,5), in das
n
entsprechende PG 13,5-Gewinde, eingeschraubt und handfest festgezogen. Bei Undichtig‐
keiten stufenweise vorsichtig weiter festziehen.
Freies Chlor (unterchlorige Säure HOCI, OCl
0,05 ... 5,0 mg/l: für Schockchlorung kurzzeitig bis ca. 10 mg/l einsetzbar.
DPD1.
5,0 ... 9,0.
5 ... 45 °C.
3,0 bar.
60 ... 80 l/h (im DGMA), konstanter Durchfluss erforderlich, da durchflussabhängiges Signal.
CLB 3-Au/Pt: 0,05 ... 50 mS/cm.
30 ... 60 Minuten.
Unverstärktes Primär-Stromsignal, nicht temperaturkompensiert, unkalibriert, nicht galvanisch
getrennt.
, Compact Regler Chlor. Diese Hinweise sind für
®
, Compact Regler Chlor betreiben.
®
- ).
- )
